7

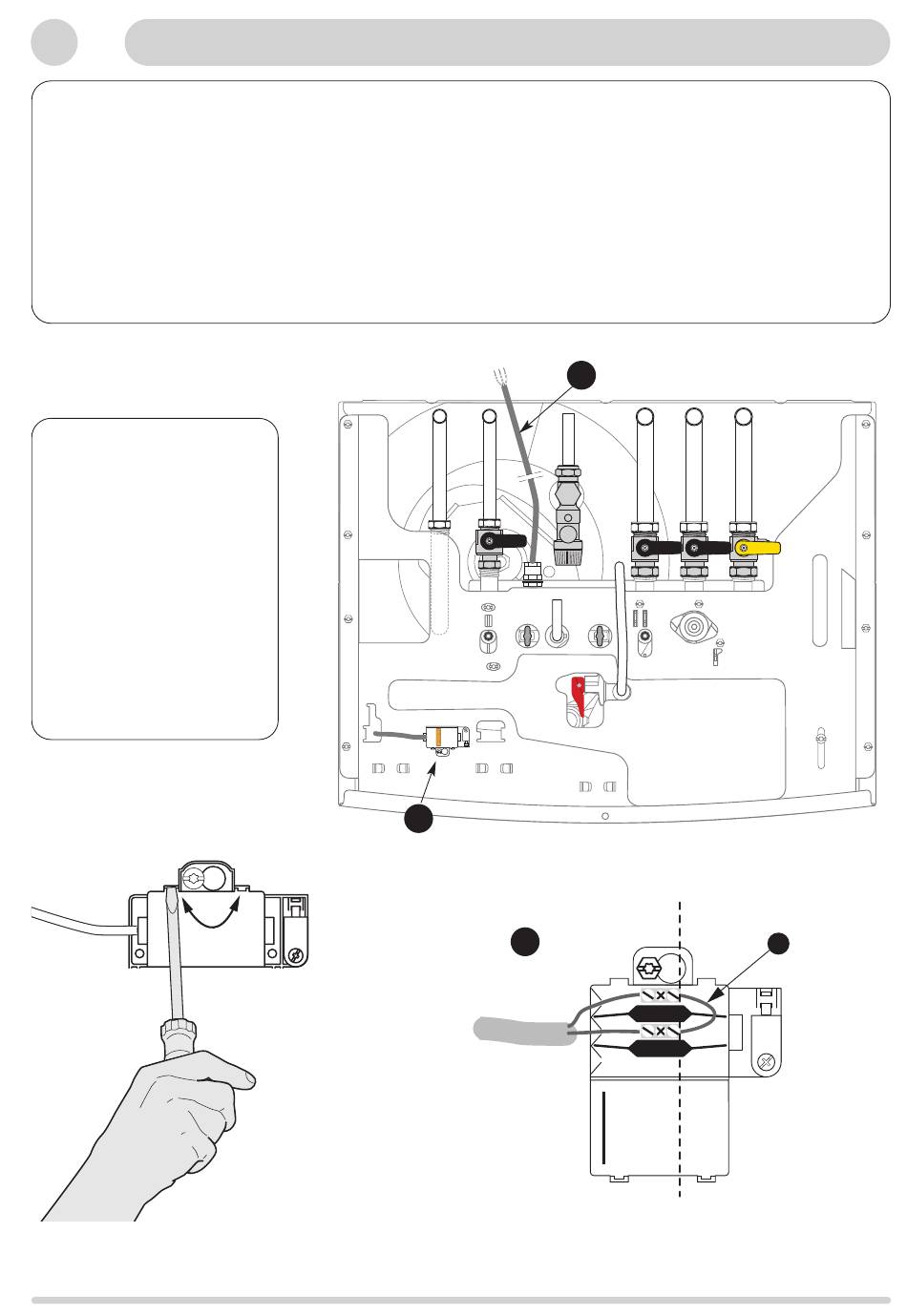

Raccordements électriques
Emplacement des raccordements :
- le raccordement électrique du TA s'effectue sous la chaudière, sur la tôle de fond.
- les arrivées des câbles d'alimentation secteur et du thermostat d'ambiance doivent être prévues au mur à la hauteur définie
par le gabarit de pose
- l'alimentation secteur de la chaudière s'effectue avec un câble 2 P + T livré avec l'appareil. Le cable du TA est non fourni.
Nota : les 2 câbles, secteur et TA, doivent être 2 câbles séparés
Important :
- conformément à la réglementation, un dispositif de séparation bipolaire, ayant une distance d'ouverture des contacts d'au
moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière
Raccordement secteur
Le câble 3 conducteurs C est
précablé au niveau du boîtier
électrique de l'appareil. Raccor-
der ce câble au réseau de distri-
bution 230 V protégé.(fig. 10)
Raccordement d'un thermostat
d'ambiance
Ouvrir le bornier B à l'aide d'un
tournevis (fig. 11)
Le raccordement d'un thermostat
d'ambiance se fait sur ce
connecteur B. (fig. 12)
- ôter le shunt S.
- raccorder le thermostat
à la place du shunt S
Fig. 10
B
Raccordement TA
Connecteur
Fig. 11
C
B
Raccordement côté
boîtier électrique
pré-cablé
Fig. 12
S
9
