ENTRETIEN ET pIècEs

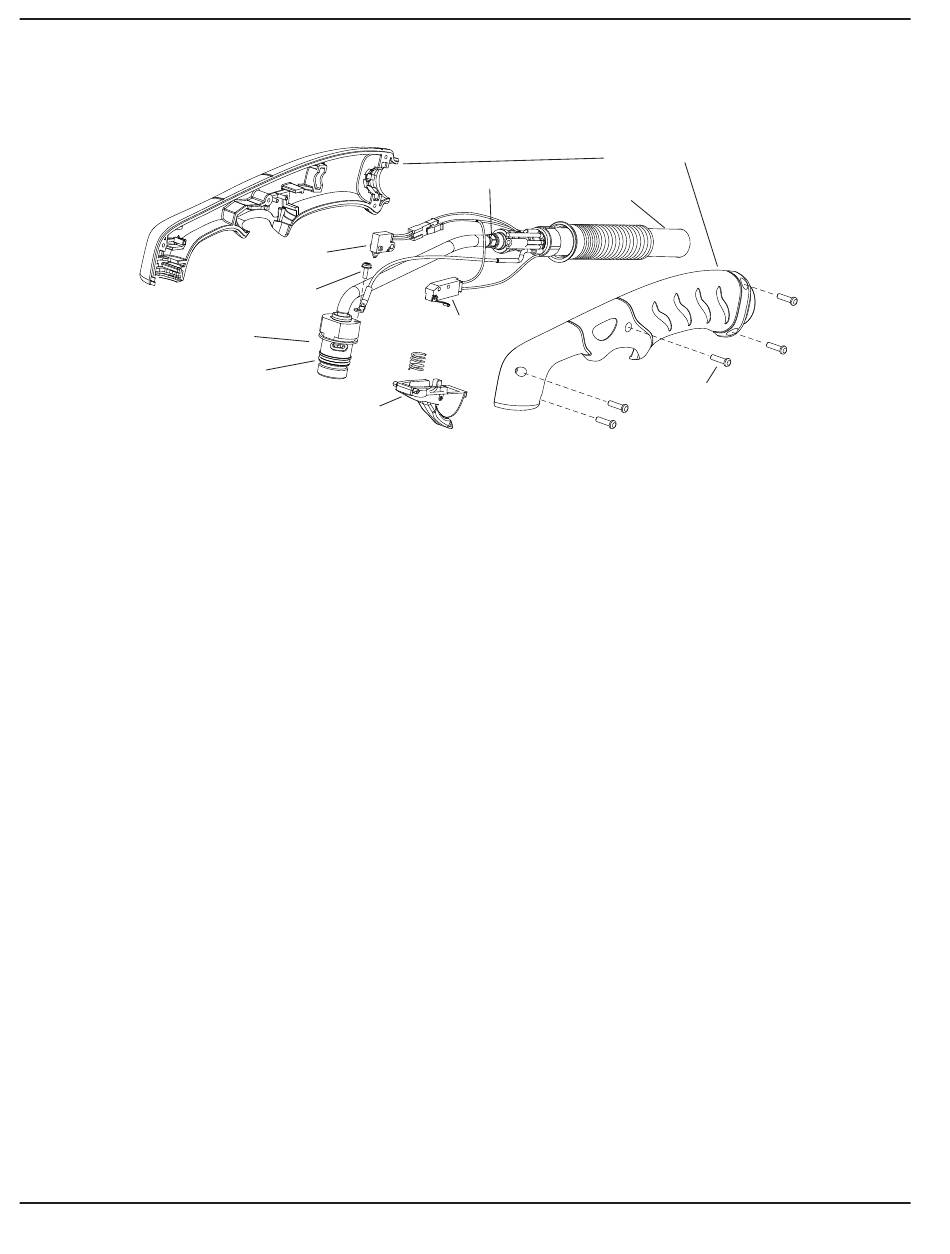

Pièces de rechange de torche manuelle – Duramax HRT
câble de l'arc pilote
Corps de la torche
Joint torique
Il est possible de remplacer des composants sur une base individuelle ou l'ensemble complet de la torche HRT
et de faisceau. L'ensemble de torche HRT
Numéro de
référence Description
005252 Interrupteur d'amorçage de gâchette
058519 Joint torique
075504 Vis de fixation du câble de l'arc pilote
075714 Vis de poignée, n° 4 x 1/2 tête cylindrique large rainurée TORX, S/B
128926* Kit : Réparation de raccord rapide
228954 Kit : Poignée de torche Duramax 75° HRT
228719 Kit : Contacteur de détection de buse de rechange Duramax 75° HRT
228721 Kit : Gâchette de sécurité avec ressort de rechange
228924* Kit : Faisceau de rechange HRT
228925* Kit : Faisceau de rechange HRT
228926** Kit : Faisceau de rechange HRT
228927** Kit : Faisceau de rechange HRT
228916* Kit : Ensemble de torche HRT
228917* Kit : Ensemble de torche HRT
228918** Kit : Ensemble de torche HRT
228919** Kit : Ensemble de torche HRT
228950 Kit : Corps principal de torche HRT
* Pour une utilisation avec les systèmes CSA Powermax600, Powermax800, Powermax900, MAX42, et MAX43.
** Pour une utilisation avec les systèmes Powermax CE.
4-2
Contacteur de
détection de buse
Vis de fixation du
Interrupteur d'amorçage
Gâchette de
sécurité et
ressort
comprend également différents consommables Duramax.
2
2
2
2
2
Coupleur
de gâchette
de rechange
2
, 7,6 m
2
, 15,2 m
2
, 7,6 m – sans raccord rapide
2
, 15,2 m – sans raccord rapide
2
avec faisce au 7,6 m
avec faisceau 15,2 m
avec faisceau 7,6 m – sans raccord rapide
avec faisceau 15,2 m – sans raccord rapide
de rechange, coupleur avec filets de 12,7 mm
2
Duramax Retrofit Torch
2
Poignée de torche
Faisceau de
torche
Vis de poignée
2
Manuel de l'opérateur
2
