Quick-Start-Anleitung

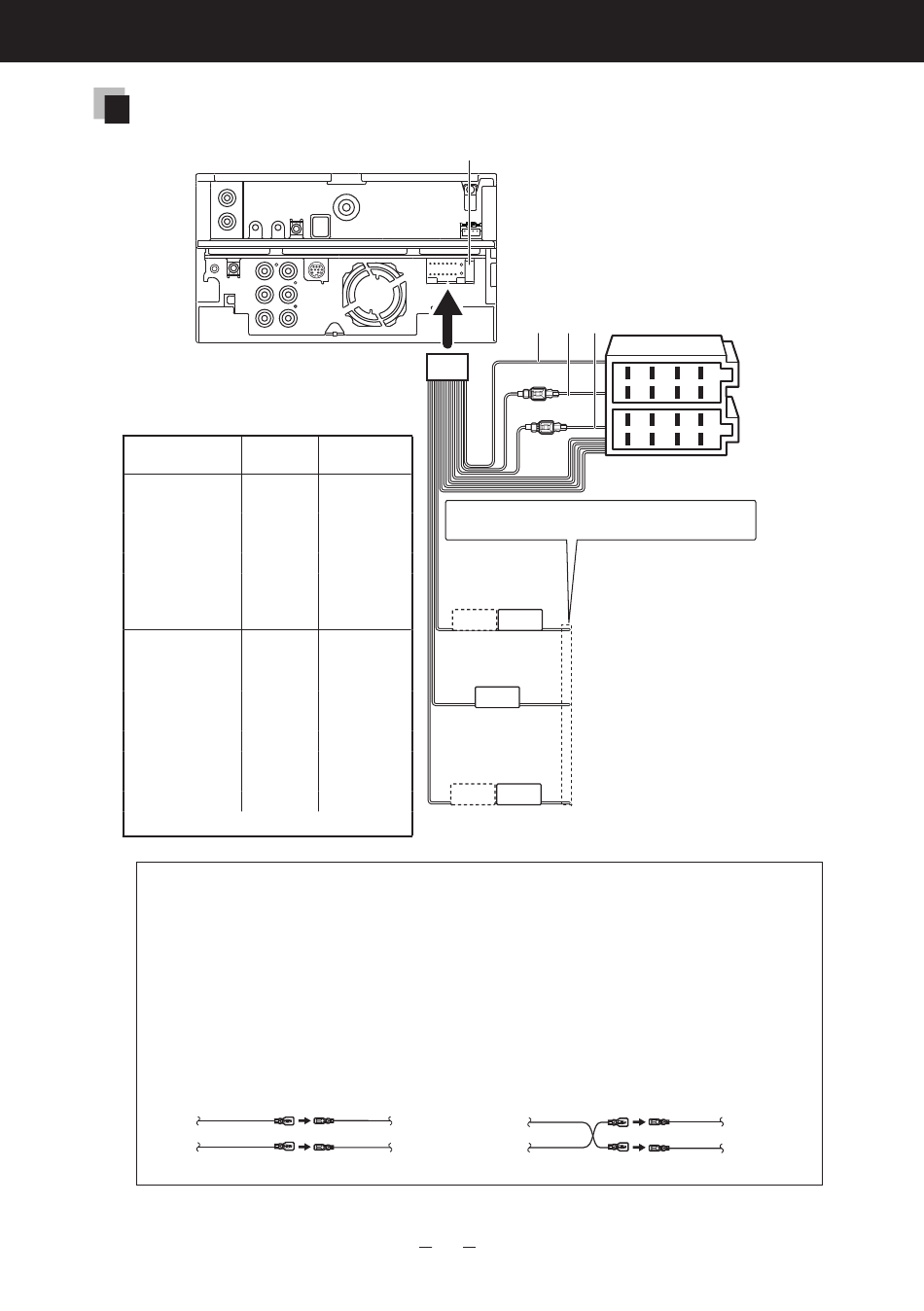

Anschließen der Kabel an die Anschlüsse
Stiftnummern für
ISO-Anschlüsse
Externer
Stromanschluss
A-4
A-5
A-6
A-7
A-8
Lautsprecheranschluss
B-1
B-2
B-3
B-4
B-5
B-6
B-7
B-8
*Lautsprecherimpedanz: 4-8 Ω
2 WARNUNG bei Verbindung des ISO-Anschlusses
Die Stiftbelegung der ISO-Anschlüsse ist vom Fahrzeugtyp abhängig. Stellen Sie sicher, dass Sie
alles ordnungsgemäß anschließen, um Schäden am Gerät zu verhindern. Der standardmäßige
Anschluss des Kabelbaums ist unten unter (1) beschrieben. Sind die ISO-Anschlussstifte wie unter
(2) beschrieben belegt, schließen Sie die Kabel wie dargestellt an. Stellen Sie bitte sicher, dass
das Kabel wie unter (2) unten beschrieben wieder angeschlossen wird, falls dieses Gerät in ein
Fahrzeug der Marke Volkswagen eingebaut wird.
(1): Werkseinstellung
Der rote (A-7 Stift) des ISO-Anschlusses am
Fahrzeug ist mit der Konstantspannungsquelle
verbunden, während der gelbe (A-4 Stift) mit
der Zündung verbunden ist.
rot (Zündkabel)
Gerät
gelb (Batteriekabel)
Sicherung (10A)
Zubehör 1
Kabelfarbe Funktionen
Gelb Batterie
Blau/Weiß Stromsteuerung
orange/Weiß Dimmer
Rot Zündung (ACC)
Black Erdungsanschluss
(Masse)
Lila Hinten rechts (+)
Lila/Schwarz Hinten rechts (–)
Grau Vorne rechts(+)
Grau/Schwarz Vorne rechts (–)
White Vorne links (+)
Weiß/Schwarz Vorne links (–)
Grün Hinten links (+)
Grün/Schwarz Hinten links (–)
rot (A-7 Stift)
Fahrzeug
gelb (A-4 Stift)
A: Black
(Masseleitung)
B: Gelb
(Batteriekabel)
C: Rot
(Zünddraht)
A B C
Falls kein Anschluss hergestellt wird, lassen Sie
die Kabel nicht aus der Lasche hervorstehen.
blau/weiß
(Stromsteuerung/
Nehmen Sie den Anschluss an
Antennen-Steuerkabel)
den Stromsteueranschluss bei
ANT.
Benutzung der optionalen Endstufe
P.CONT
CONT
vor oder an den Stromanschluss für
den Antennenverstärker der Folien-
braun
oder Kurzstabantenne.
(Stummschaltkabel)
Mit dem Anschluss verbinden, der
MUTE
geerdet wird (entweder wenn das
Telefon klingelt oder während eines
hellblau/gelb
Gesprächs).
(Steuerkabel für Lenkrad-
Fernbedienung)
Zur Benutzung der Lenkrad-
STEERING WHEEL
Fernbedienungsfunktion ist ein für
REMOTE CONT
REMOTE INPUT
das Fahrzeug geeigneter spezieller
Fernbedienungsadapter (nicht
mitgeliefert) erforderlich.
(2)
Der rote (A-7 Stift) des ISO-Anschlusses am
Fahrzeug ist mit der Konstantspannungsquelle
verbunden, während der gelbe (A-4 Stift) mit
der Zündung verbunden ist.
rot (Zündkabel)
Gerät
gelb (Batteriekabel)
56
8 6 4 2
7 5 3 1
8 6 4 2
7 5 3 1
rot (A-7 Stift)
Fahrzeug
gelb (A-4 Stift)
