I.D. AL - MicroAMP2 - Amplificateur pour HP et casque - Mode d'emploi
1 - Présentation
Le Micro AMP 2 est un double amplificateur. Le premier est un ampli classe B en mode bridgé (BTL)
destiné aux haut-parleurs. La puissance maximum délivrée est de 2x25W sous 4 Ohms jusqu'à 2x40W
sous 2 Ohms. Le second est un amplificateur pour casque capable de délivrer une puissance continue
de 250mW sous 8 Ohms avec 0.1% THD+N.

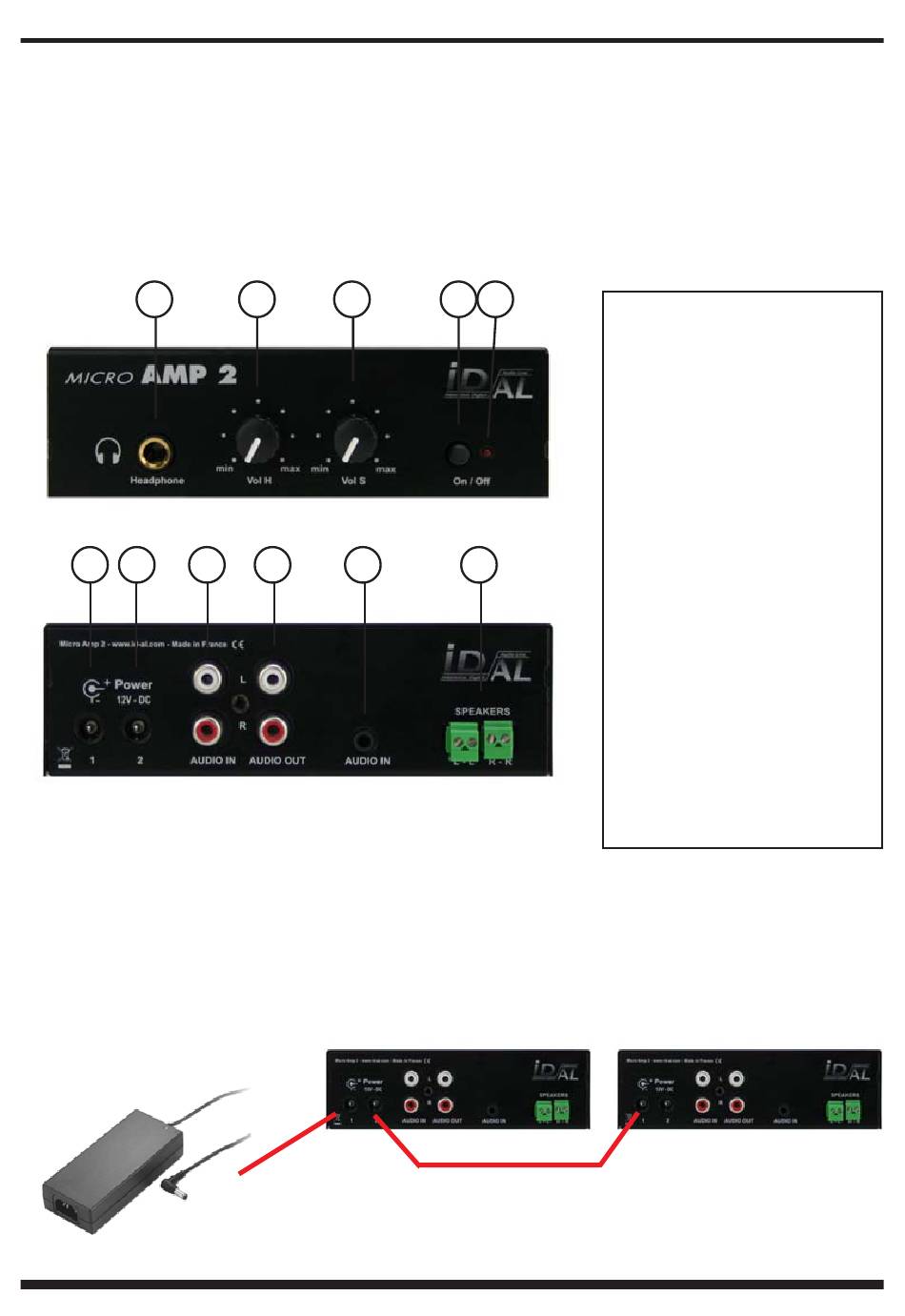

2 - Installation
1
6
7
Alimentation : Si vous devez alimenter le MicroAMP2 à partir d'une alimentation régulée et filtrée ou
d'une batterie, vous devez respecter la tension préconisée de 12V continue bien que l'ampli puisse être
alimenté entre 7V et 15V.
Connecteur DC 2.1mm/5.5mm - Positif au centre.
® Waves System
2
3
8
9
10
MicroAMP2
Si vous utilisez une alimentation puissante, vous pouvez alimenter un
autre amplificateur ou un autre produit de la gamme à partir d'une seule
alimentation en utilisant la prise de report d'alimentation.
4
5
11
- 4 -
1 - Sortie casque
2 - Volume du casque
3 - Volume Haut-parleurs
4 - Bonton marche/arret
5 - Témoin d'alimentation
6 - Entrée alimentation 12v
7 - Report d'alimentation
8 - Entrée audio 1
9 - Sortie audio (by pass)
10 - Entrée audio 2
11 - Sortie haut-parleur
Deuxième ampli optionnel
V 1.0 - 2011
