Fonctionnement
Ajustement 0
1.
Branchez les fils d'essai à l'appareil comme suit:
a. Le fil vert à la borne 'E'
b. Le fil jaune à la borne 'P'
c. Le fil rouge à la borne 'C'
2.
Positionnez le commutateur de sélection des fonctions sur la gamme de mesure de votre
choix.
3.
Court-circuitez les 3 fils d'essai ensemble.
4.
Appuyez sur la touche TEST.
5.
Utilisez le bouton «0 Adjust» pour ajuster la lecture affichée sur 0Ω.
6.
Appuyez de nouveau sur la touche TEST pour interrompre le processus d'ajustement 0.

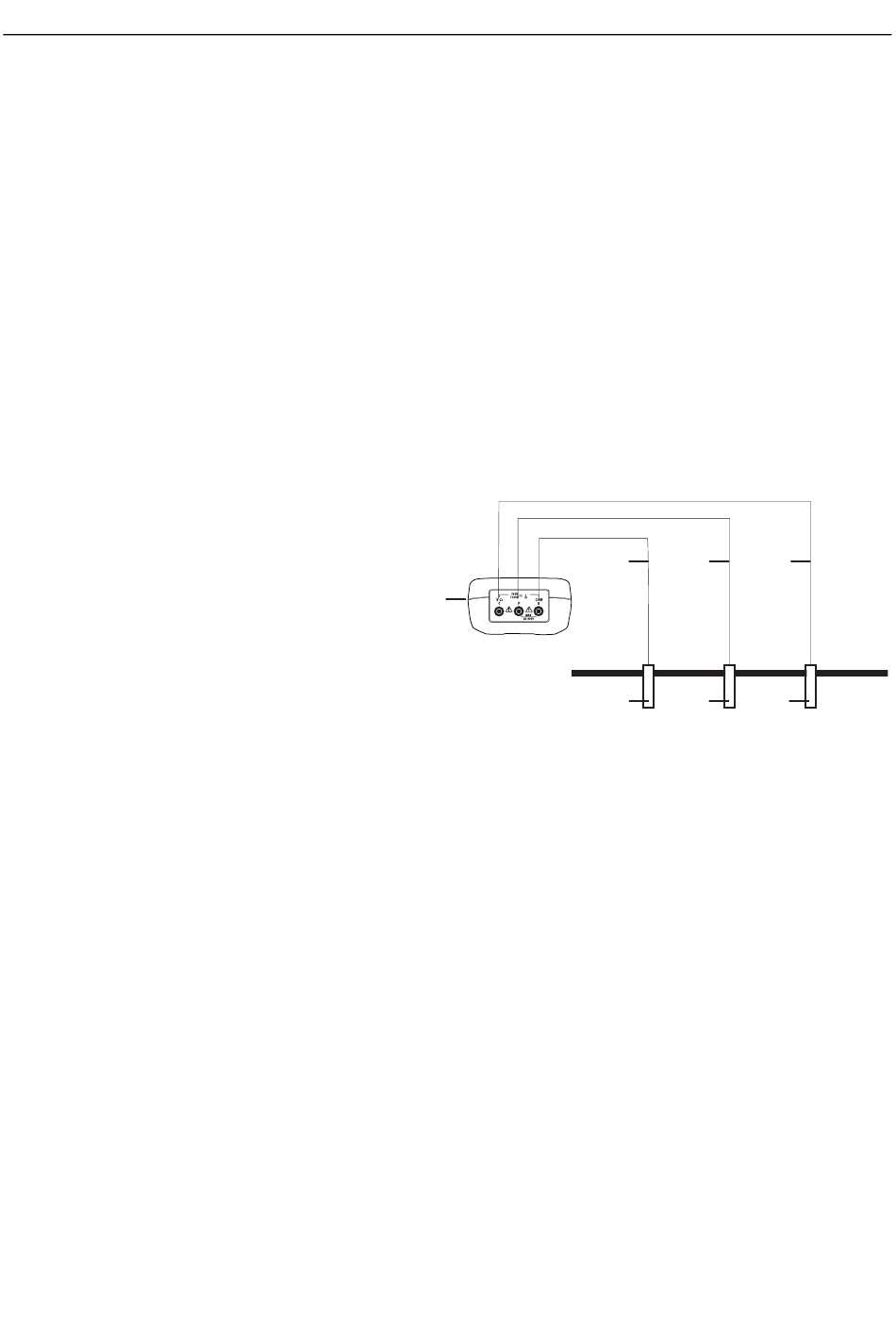

Schéma de branchement pour des tests
1.
Appareil modèle 382252
2.
Fil d'essai vert
3.
Fil d'essai jaune
4.
Fil d'essai rouge
5.
Mise à la terre existante
6.
Barre de terre auxiliaire P1
7.
Barre de terre auxiliaire C1
Préparation et configuration des tests
1. Branchez les fils d'essai à l'appareil (1) comme suit :
•
Le fil vert (2) à la borne 'E'
•
Le fil jaune (3) à la borne 'P'
•
Le fil rouge (4) à la borne 'C'
2. Enfoncez les barres de terre auxiliaires P1 (6) et C1 (7) dans la terre. Alignez les barres à égale
distance du branchement de mise à la terre existant et en ligne droite, tel illustré sur le schéma
ci-dessus. Si les barres auxiliaires sont disposées à proximité du piquet de mise à la terre, les
mesures seront imprécises.
3. Branchez les extrémités à brides de fixation des fils d'essai aux barres de terre et au
branchement de mise à la terre comme indiqué ci-dessus :
•
Le fil vert (2) à la mise à la terre existante (5)
•
Le fil jaune (3) à la barre de terre P1 (6)
•
Le fil rouge (4) à la barre de terre C1 (7)
1
4
2
3
4
5
6
7
Model 382252-EU-FR-V1.2-1/12
