b. Branchez une extrémité du câble Catégorie 5e/6 sur
le connecteur RJ-45 libellé Output (Sortie) de
l'AMS-M2-Z à relier à Raritan EMX.
c. Connectez l'autre extrémité du câble au port RJ-45
libellé Input (Entrée) sur un autre AMS-M2-Z.
d. Répétez les étapes précédentes pour connecter en
guirlande des AMS-M2-Z supplémentaires.
Reportez-vous à Restrictions de la connexion en
guirlande des capteurs AMS-M2-Z
pour connaître le nombre maximum de capteurs de
ressources AMS-M2-Z pris en charge.
e. Il est fortement recommandé d'utiliser des attaches
de câble pour supporter le poids de tous les câbles
de connexion.
4. Répétez l'étape 2 pour connecter des dispositifs
informatiques à l'autre AMS-M2-Z de la guirlande au
moyen d'étiquettes de gestion des ressources.
QS R ule
Restrictions de la connexion en guirlande des
capteurs AMS-M2-Z
La connexion en guirlande des capteurs de ressources
AMS-M2-Z entraîne certaines restrictions qui varient selon le
modèle du produit Raritan connecté au premier capteur
AMS-M2-Z.
Modèles Restrictions de la connexion en guirlande

Jusqu'à 4 capteurs AMS-M2-Z peuvent être
Toutes les
connectés en guirlande.
PDU dont le
nom de

La longueur de câble maximum entre chaque
modèle
capteur AMS-M2-Z de la chaîne est de
débute par
2 mètres.
PX2

Jusqu'à 2 capteurs AMS-M2-Z peuvent être
EMX2-111
connectés en guirlande.
Guide de configuration rapide de Raritan EMX
QSG-EMX-0F-v2.1  255-80-6106-00 RoHS
Modèles
EMX2-888
(à la page 10)
QS R ule

Connexion des bandeaux d'extension de lame

Vous pouvez effectuer le suivi des serveurs lames, figurant
sur un même châssis, à l'aide d'un bandeau d'extension de
lame.
Le bandeau d'extension de lame Raritan fonctionne de
manière similaire à un capteur de ressources Raritan, mais
requiert un câble de connecteur d'étiquette pour le
branchement sur un port d'étiquette du capteur de ressources
standard ou de l'AMS-M2-Z. Le bandeau d'extension de lame
contient 4 à 16 ports d'étiquette, selon le modèle acheté.

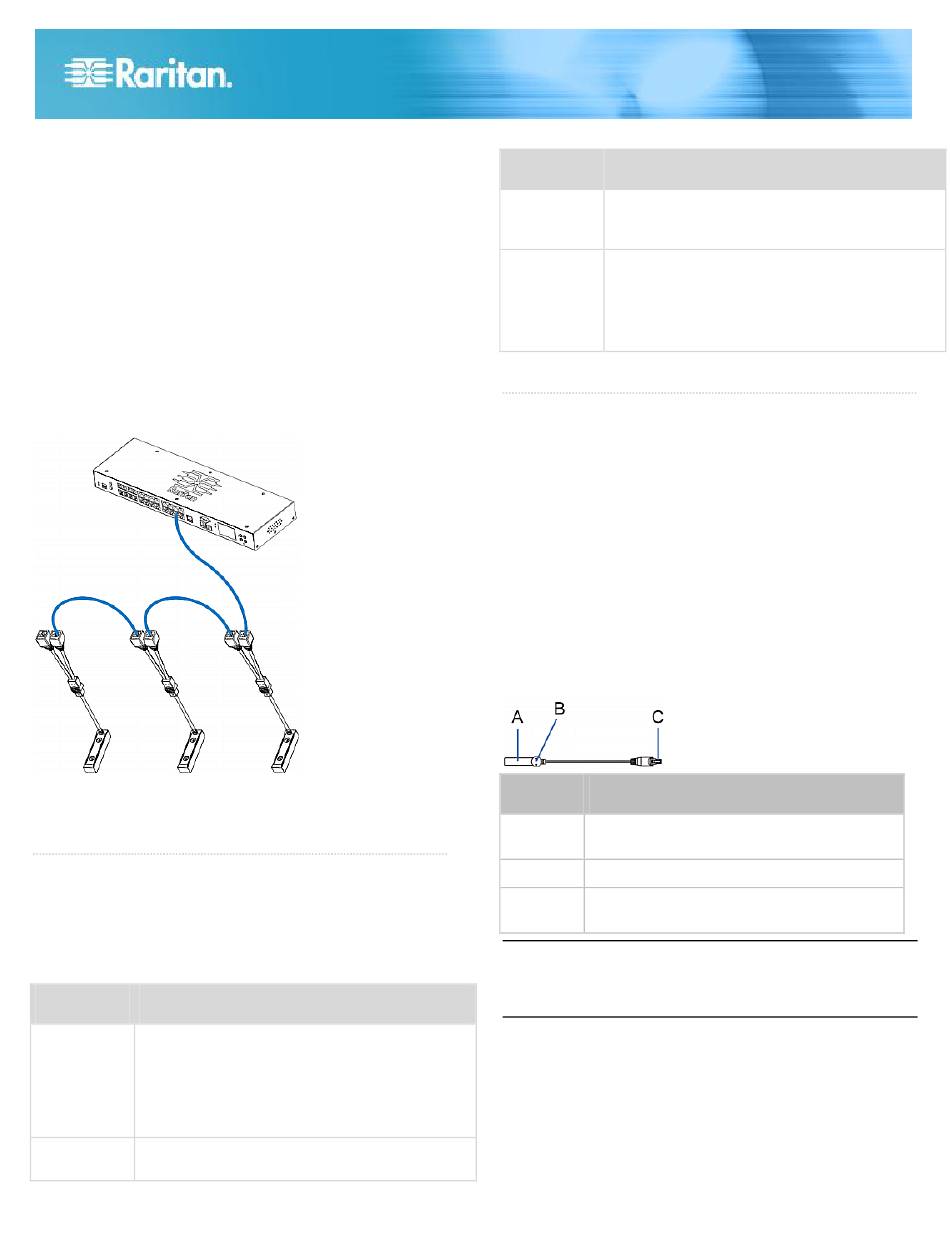

Le diagramme illustre un câble de connecteur d'étiquette et le
bandeau d'extension de lame comportant 16 ports d'étiquette.
Câble de connecteur d'étiquette
Elément
A
B
C
Remarque : un câble de connecteur d'étiquette est doté d'un
code à barres unique, affiché dans l'interface Web du
dispositif Raritan EMX pour identifier chaque bandeau
d'extension de lame là où il est connecté.
Restrictions de la connexion en guirlande

La longueur de câble maximum entre chaque
capteur AMS-M2-Z de la chaîne est de
2 mètres.

Jusqu'à 6 capteurs AMS-M2-Z peuvent être
connectés en guirlande.

La longueur de câble maximum entre chaque
capteur AMS-M2-Z de la chaîne est de
3 mètres.
Description
Code à barres (numéro d'identification) pour le
câble de connecteur d'étiquette
Connecteur d'étiquette
Connecteur de câble pour la connexion du
bandeau d'extension de lame
