Système de commutation

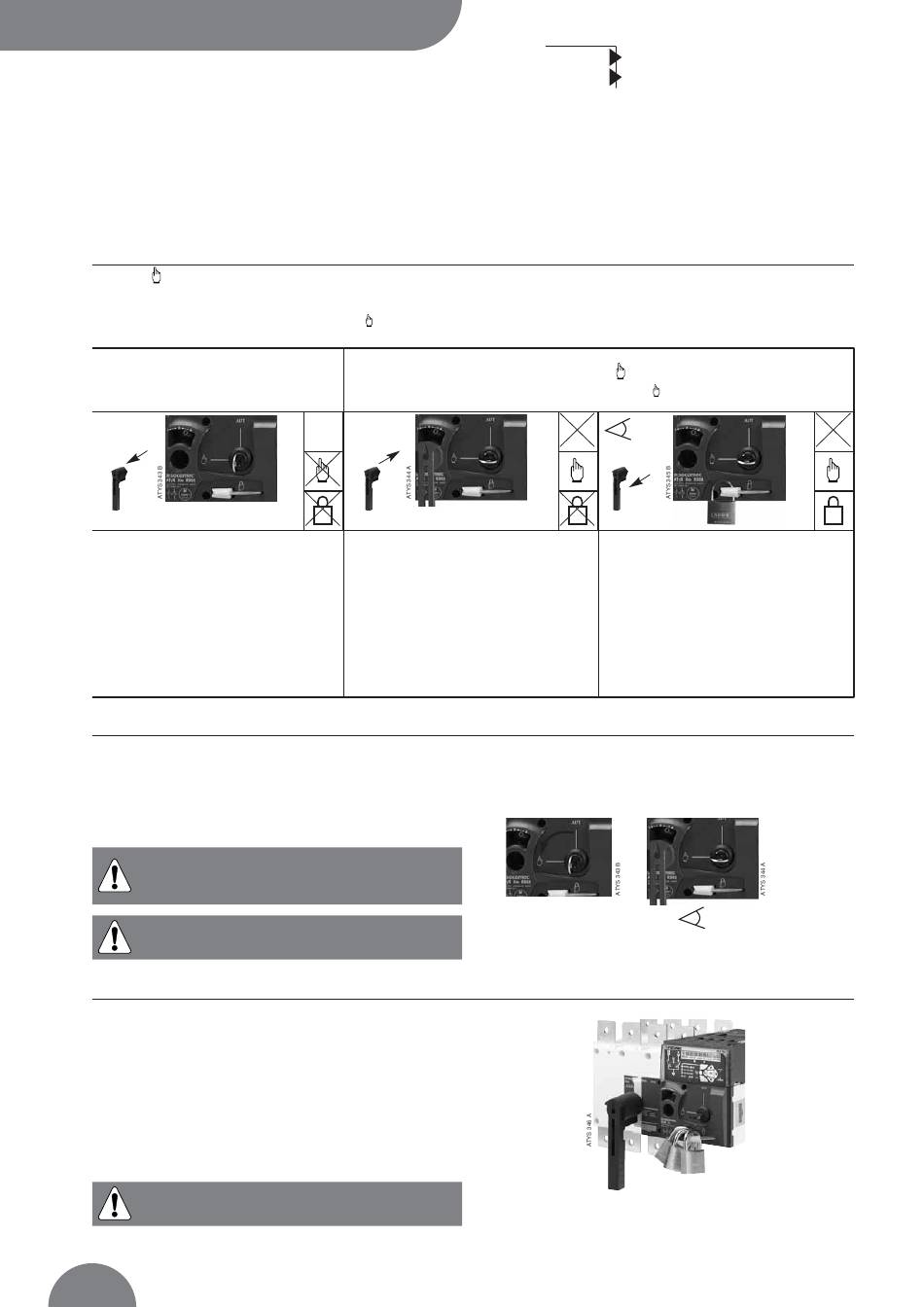

UTILISATION

ATyS 6m

Commande manuelle

MODE / AUT
Deux modes d'utilisation, manuel ou automatique,
déterminés par la position du sélecteur
MODE "AUT"
La clé est en mode "AUT"
• les commandes électriques I, 0 et II
sont actives
•le mode "AUT" est actif
• il n'est pas possible d'insérer
la poignée de secours
• il n'est pas possible de tirer la
languette de cadenassage

COMMANDE D'URGENCE

Le produit peut être manœuvré manuellement
(commande d'urgence). Passer en mode manuel
(sélecteur à clé) et insérer la poignée dans le logement
prévu à cet effet.
Avant toute manœuvre manuelle, vérifier la
position du produit pour valider le sens de la
manœuvre à effectuer.
Retirer la poignée de son logement avant
passage en mode automatique.

CADENASSAGE

Le produit est cadenassable en position "0". Le
cadenassage en position I ou II est optionnel. Passer
en mode manuel et tirer la languette de cadenassage
afin d'y insérer les cadenas.
Il est possible d'utiliser jusqu'à 3 cadenas de diamètre
8 mm.
Afin de garantir la fonction "consignation", il est néces-
saire de déconnecter toutes les alimentations du produit.
Cadenassage uniquement possible
en mode manuel, poignée non engagée.
28
ATyS
/ AUT.
AUT
• toute commande électrique engen-
drant un basculement du commutateur
est inhibée
• il est possible d'insérer et d'utiliser
la poignée
• si la poignée est en place, il n'est pas
possible de cadenasser le produit ou
de passer en mode AUT
Commande manuelle
Commande électrique
MODE " "
La clé est en mode
POS 0
AUT
• toute commande électrique
engendrant un basculement du
commutateur est inhibée
• il n'est pas possible d'insérer la
poignée
• le produit est cadenassé (uniquement
en position 0 pour le produit standard)
SOCOMEC - Réf. : 532 211 F
AUT
POS
