 Modèles ZN1IO-DETEC y ZN1IO-DETEC-N
Ces deux interrupteurs activent ou désactivent la mesure de la luminosité (interrupteur numéro
1) et le clignotement de la LED indicateur de détection de mouvement (interrupteur numéro 2):
LUM On
LED On
 Modèles ZN1IO-DETEC-P y ZN1IO-DETEC-X
Au moyen de ces interrupteurs, il est possibles d'habiliter ou de des habiliter la mesure de
luminosité (interrupteur numéro 1; fonctionne seulement avec le modèle ZN1IO-DETEC-P) et
le clignotement de l'indicateur de détection de mouvement LED (interrupteur 3). L'interrupteur
numéro 2 permet de sélectionner le mode de fonctionnement (Type A ou Type B), en fonction
du dispositif Zennio auquel est connecté le détecteur.
LUM On
Type A:
LED On
LUM On
Type B
LED On
Important : consultez dans la section 1.2 les différences entre tous les modèles et sa
compatibilité avec les différents appareils Zennio.
Pinces métalliques (E): pinces dotées d'un ressort qui aident à la fixation du détecteur une fois
installé.
Il est possible d'installer le détecteur dans le faux plafond de la pièce en effectuant pour cela une
perforation avec une couronne de 40mm de diamètre. Juste après on connecte le détecteur à l'appareil(voir
section 2.2) et, finalement, en levant les pinces métalliques, on insère le détecteur à l'intérieur du faux
plafond.
La note technique d'installation, disponible sur la direction web de Zennioo (www.zennio.fr), offre
plusieurs conseils d'installation et observations d'intérêts.
http://www.zennio.fr
LUM Off LUM On
LED Off LED Off

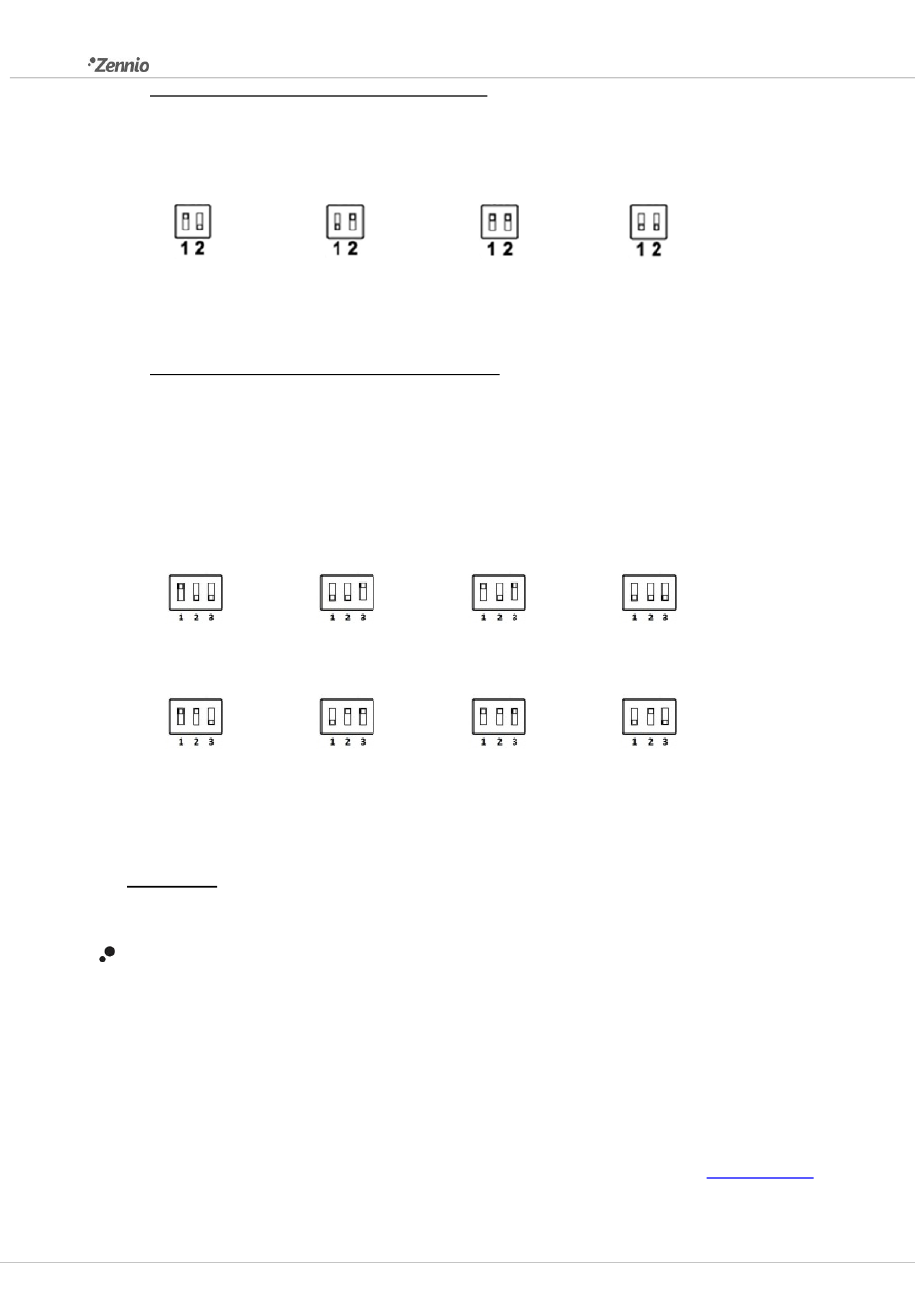

Figure 4. Position des doubles micro-interrupteurs
LUM Off LUM On
Type A: Type A:
LED Off LED Off
LUM Off LUM On
Type B Type B
LED Off LED Off
Figure 5. Position des triples micro-interrupteurs
Détecteur de mouvement
LUM Off
LED On
LUM Off
Type A:
LED On
LUM Off
Type B
LED On
