AMI Sodium A
Description du produit

Fluidique

A-96.250.222 / 250121
une longue période sans ajout de DIPA, on suppose que le débit est
arrêté. Une alarme inférieure de «débit d'échantillonnage» est émise.

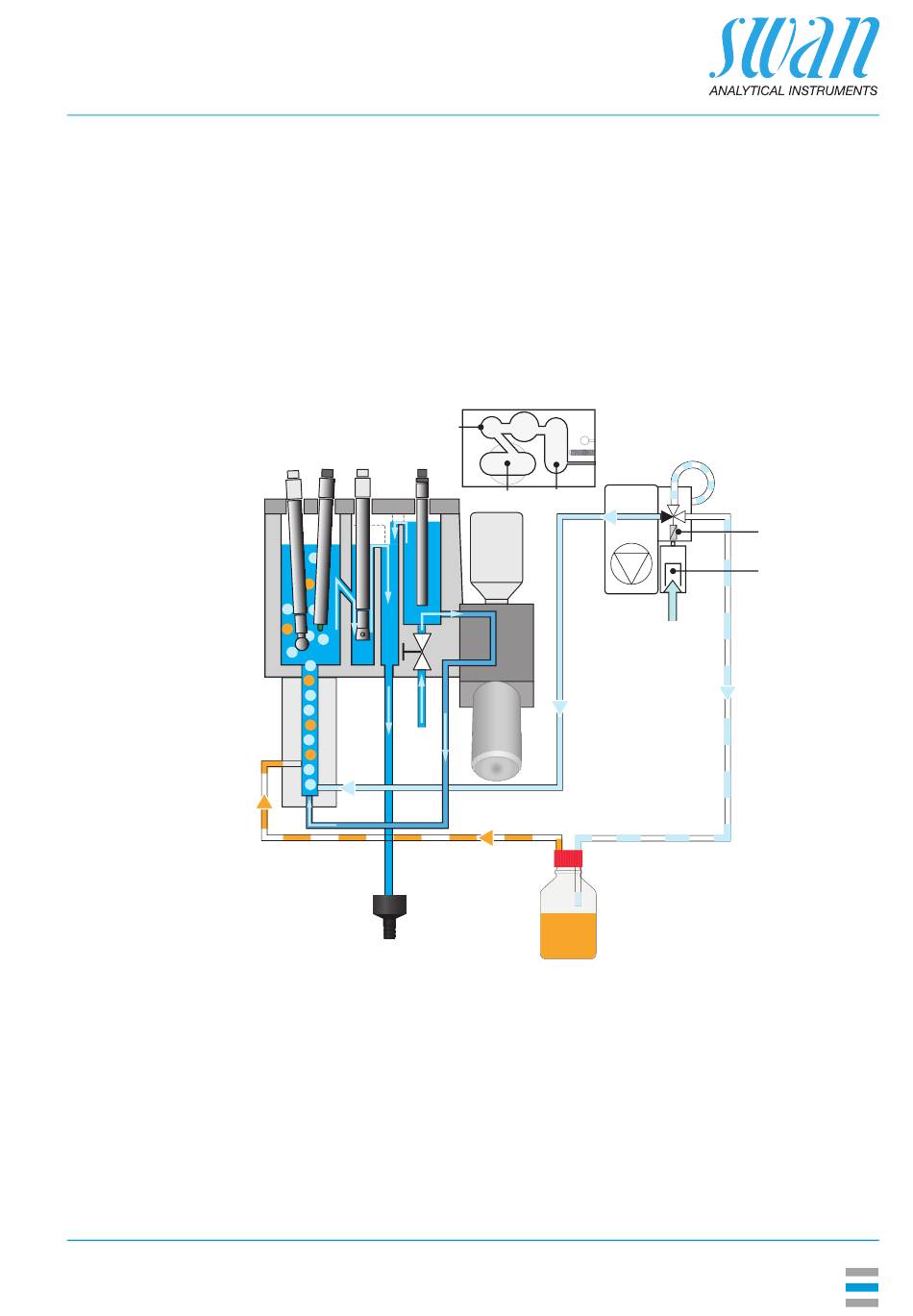

Avis: Pour visualiser l'écoulement de l'échantillon plus
clairement, la cellule de débit est présentée seulement sous
forme schématisée. La position des cellules de mesure et des
capteurs individuels ne correspond pas à la cellule de débit
réelle. La vue du dessus X montre la position correcte des
cellules de mesure et capteurs individuels.
A
B
C
D
I
J
M
N
P
A
Électrode de sodium
B
Électrode pH
C
Électrode de référence
D
Capteur de température
E
Trop-plein
F
Pompe à air
G
Électrovanne à 3 voies
H
Filtre à air
I
Mesure sodium/pH
X
K
C
D
A
B
E
J
E
K
L
O
Q
J
Mesure de référence
K
Valve régulatrice de débit
L
Support de bouteille standard
M
Pompe à émulsion d'air
N
Entrée d'échantillon
O
Bouteille standard/échantillon
P
Évacuation
Q
Bouteille de réactif
X
Cellule de débit en vue de dessus
F
G
H
