9.2. Modules de puissance

9.2.1. Description

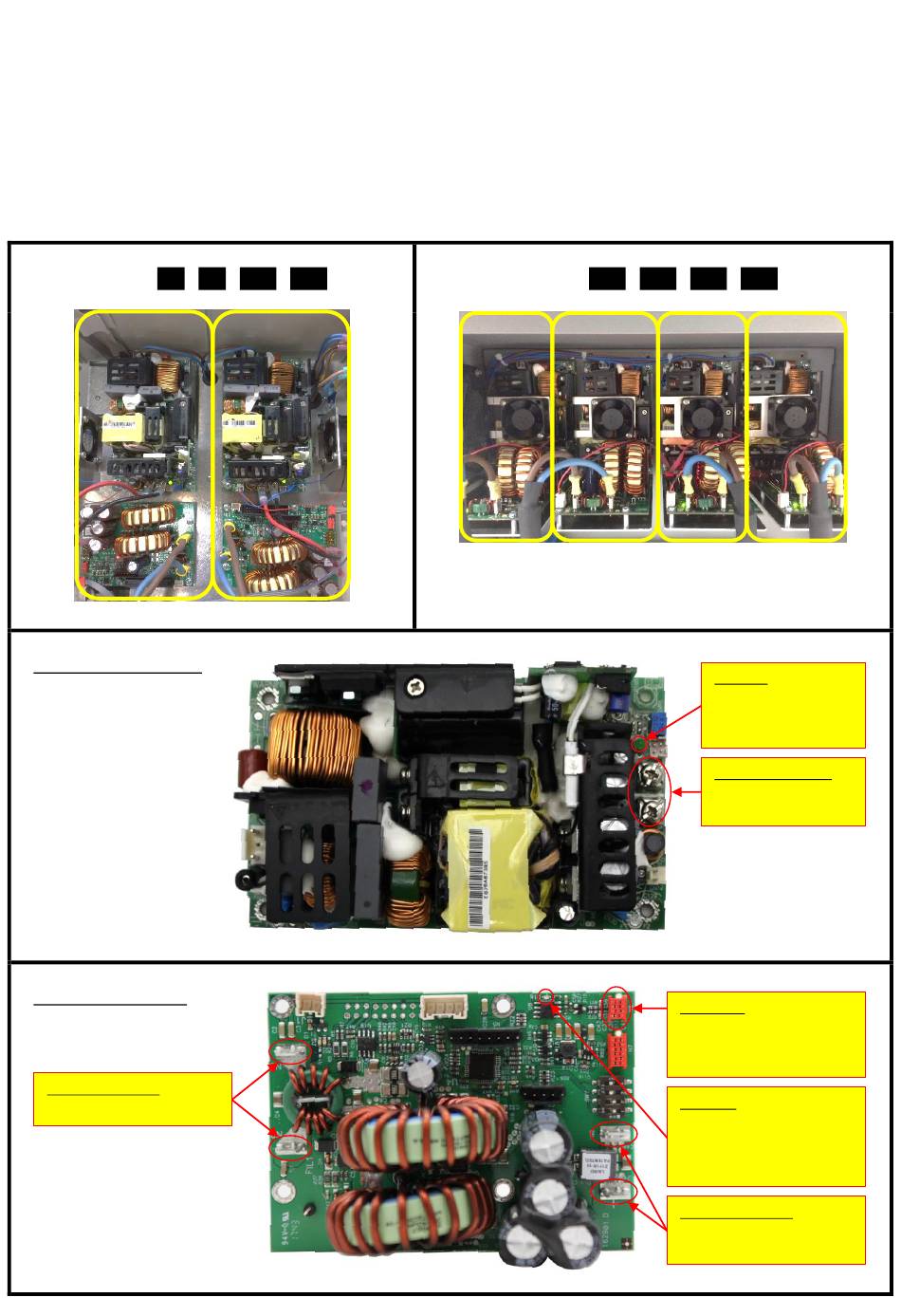

Un module de puissance désigne l'ensemble [carte d'alimentation + carte de puissance] qui alimente une cellule
d'électrolyse. Les modules de puissance sont installés à l'intérieur du coffret électronique.

9.2.2. Identification

Modèles 50
Module 1
Carte d'alimentation :
Carte de puissance :
Fiches de connexion
(alimentation de la cellule)
- 70 - 100 - 140 :
Module 2
Modèles 210 -
Module 1
Module 2
280 - 420 - 560 :
Module 3 Module 4
LED verte
(allumée si la
d'alimentation
alimentée)
Bornes de connexion
(départ 24 V DC vers la
carte de puissance)
Connecteur
(départ vers l'interface du
coffret électronique, via le
câble ModBUS)
LED rouge
(clignotante lors
communication entre la carte
de puissance et l'interface du
coffret électronique)
Fiches de connexion
(alimentation 24 V DC de la
carte de puissance)
carte
est
d'une
