Panneau frontal du châssis et baies de périphériques
Pour accéder aux commandes système et périphériques en cas de pose d'un cache, saisir
le cache et le tirer doucement vers soi jusqu'à ce qu'il se dégage du châssis.
A
A Poignées de châssis (2)
B Baie de lecteur (1 pouce)
C Indicateur activité/anomalie de disque dur
D Baie Flex (module optionnel de lecteur
E Témoins lumineux panneau frontal
Connecteur série RJ-45 du panneau frontal
Le châssis du serveur MAXDATA PLATINUM 2200R est équipé d'un port de gestion serveur
accessible sur le panneau frontal (voir Figure 2. Avant du châssis, F). Ce port permet la
communication de PC à PC pour une aide lors du diagnostic d'anomalies du système.
Serveur MAXDATA PLATINUM, Châssis

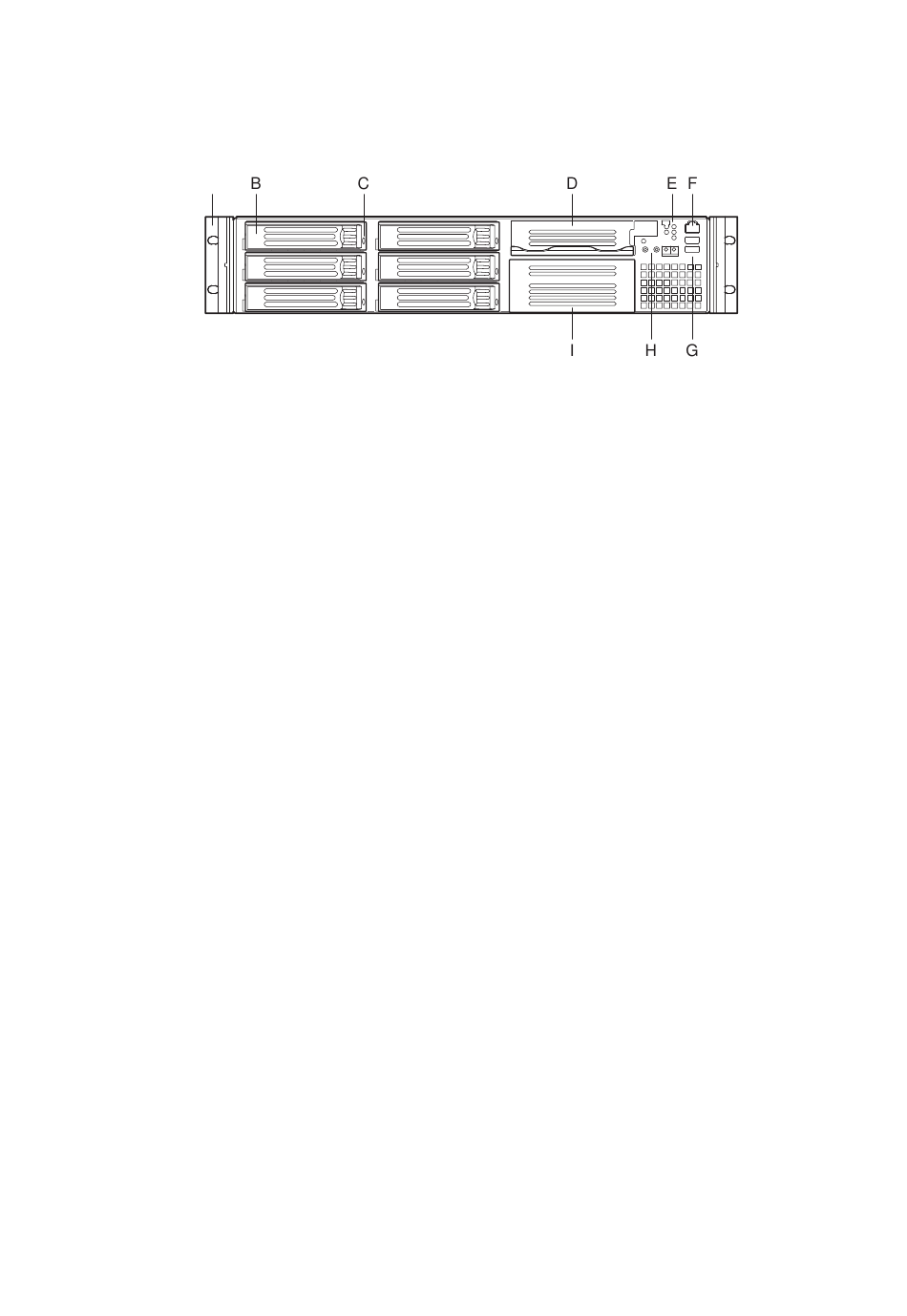

Figure 2. Avant du châssis
F Port série RJ-45
G Connecteurs USB 3 et 4
H Commandes système
I Baie de lecteur de bande
