CODES DE PLOMBERIE
Tous les travaux de plomberie effectués doivent être
conformes aux codes nationaux, provinciaux et locaux.
Informez-vous au besoin auprès du service des travaux
publics de votre municipalité au sujet des codes locaux.
TOUJOURS INSTALLER LE FILTRE EN
POSITION VERTICALE
Pour fonctionner correctement, le système de filtration
domestique central sans dégâts doit être installé en
position verticale. Le système de filtration doit aussi
être installé en s'assurant que l'eau s'écoule dans le
sens des flèches de l'arrivée et de la sortie du filtre.
Cela correspond à un écoulement de gauche à droite,
lorsque l'on regarde la tête de filtre de face (consultez
la figure 7). Prévoyez un espace de quelques
centimètres sous le carter de filtre pour pouvoir le
saisir, le tourner et l'enlever lors du remplacement des
cartouches filtrantes, tel que cela est expliqué dans la
section « Remplacement de la cartouche filtrante ».
BRIDE DE MONTAGE
Le système de filtration d'eau domestique central sans
dégâts comprend une bride métallique qui sert à
soutenir le filtre assemblé et la plomberie au besoin.
La bride doit être installée avant le raccordement du
filtre à la plomberie.
La bride doit être montée sur un mur ou un élément
de charpente du mur à l'aide de deux vis (fournies)
comme le montre la figure 6. Ces vis, ou d'autres
attaches (non fournies), si elles sont utilisées, doivent
être montées sur une surface suffisamment stable et
solide pour supporter le poids du filtre, de la tuyauterie
et de l'eau - soit environ 6,8 kg (15 lb).
L'arrière du carter de tête de filtre s'enclenche sur la
bride. Une fois monté, le filtre doit être aligné avec la
tuyauterie d'arrivée et de sortie et n'exercer aucune
tension sur les tuyaux rigides.
RACCORDEMENT DU TUYAU DE PURGE
Chaque fois que vous remplacez une cartouche
filtrante, le filtre doit être placé en position de
dérivation en le faisant pivoter vers l'extérieur (tel que
cela est illustré dans la section « Remplacement de la
cartouche filtrante »). Ce faisant vous permettez à la
pression présente dans le carter d'être libérée ce qui
entraînera le rejet d'environ 118 ml (4 oz) d'eau par
l'orifice de purge. Installez toujours le tuyau de purge
fourni sur ce raccord cannelé pour diriger l'eau vers un
drain de plancher, une cuve à lessive ou tout autre
drain approprié. Voir la figure 8.
REMARQUE : Le tuyau de purge fonctionne par
gravité. Il ne doit pas être placé au-dessus de l'orifice
de purge. Acheminez-le vers le bas jusqu'au point de
vidange sans pente, creux ni boucle.
Instructions d'installation
Dans l'État du Massachusetts : le code 248-CMR
du Commonwealth of Massachusetts doit être
respecté. L'installation doit être confiée à un
plombier autorisé.
AVERTISSEMENT
Risque d'électrocution
Avant un montage sur de la tuyauterie
métallique, installez solidement deux brides
de mise à la terre et un fil de cuivre de calibre
4 conformément aux directives d'installation.
Le non-respect de ces instructions peut
entraîner des blessures mortelles ou une
électrocution.

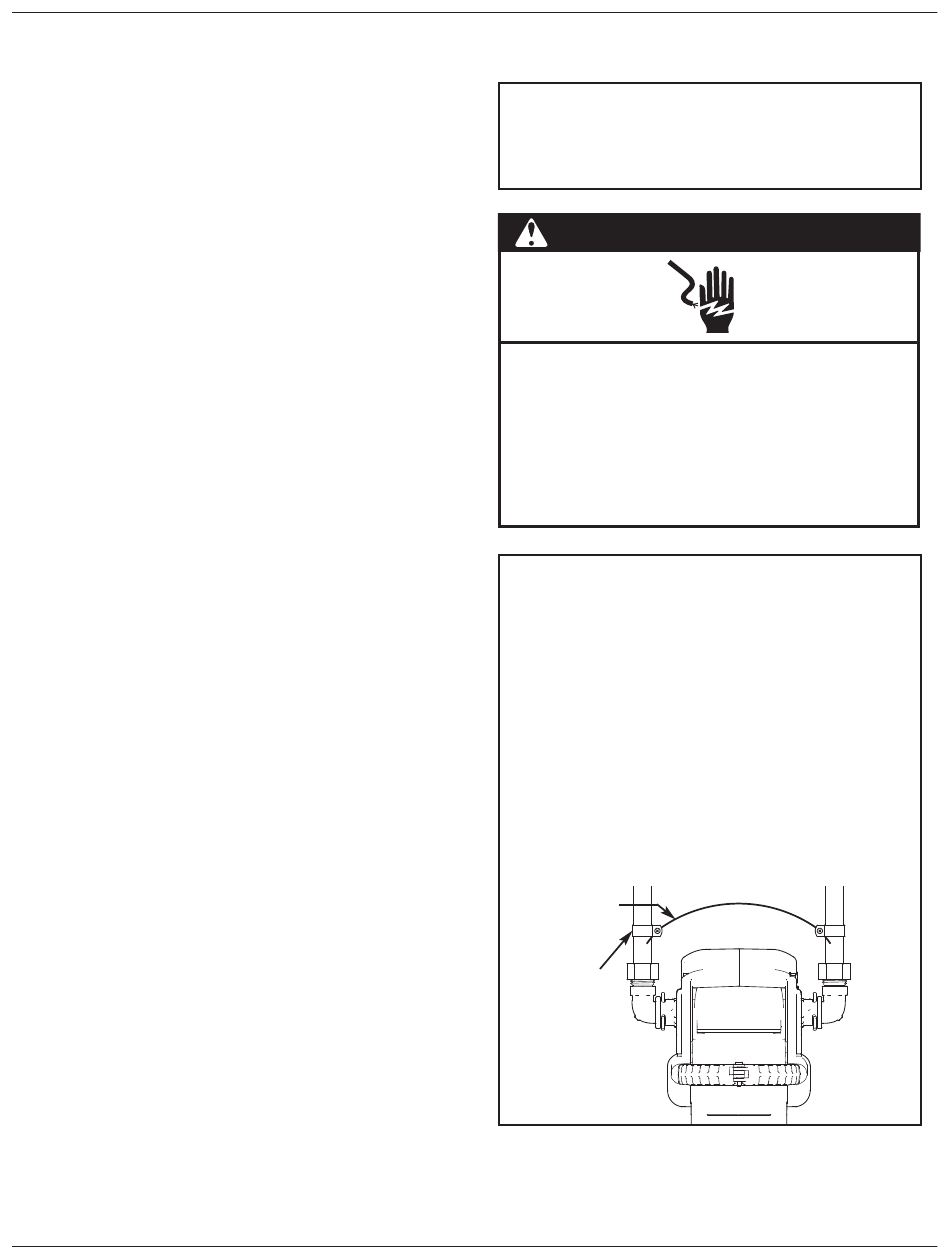

RENSEIGNEMENTS SUR LA MISE
(Pour installations sur tuyaux en métal)
Le tuyau de l'arrivée d'eau principale d'une maison
est souvent utilisé pour assurer la mise à la terre
des prises de courant de l'habitation. La mise à la
terre vous protège contre les décharges électriques.
L'installation d'un système de filtration d'eau peut
avoir pour effet de rompre cette mise à la terre.
Avant d'entreprendre l'installation, procurez-vous
deux raccords de mise à la terre et un fil de cuivre
de calibre 4 et installez-les à l'endroit où se trouvera
le filtre, puis serrez solidement ces raccords aux
deux extrémités, tel qu'illustré.
Fil de mise
à la terre
(non inclus)
Colliers
(2 - non
fourni)
Jetez adéquatement (ou recyclez) tous les matériaux
d'emballage.
7
À LA TERRE
FIG. 9
