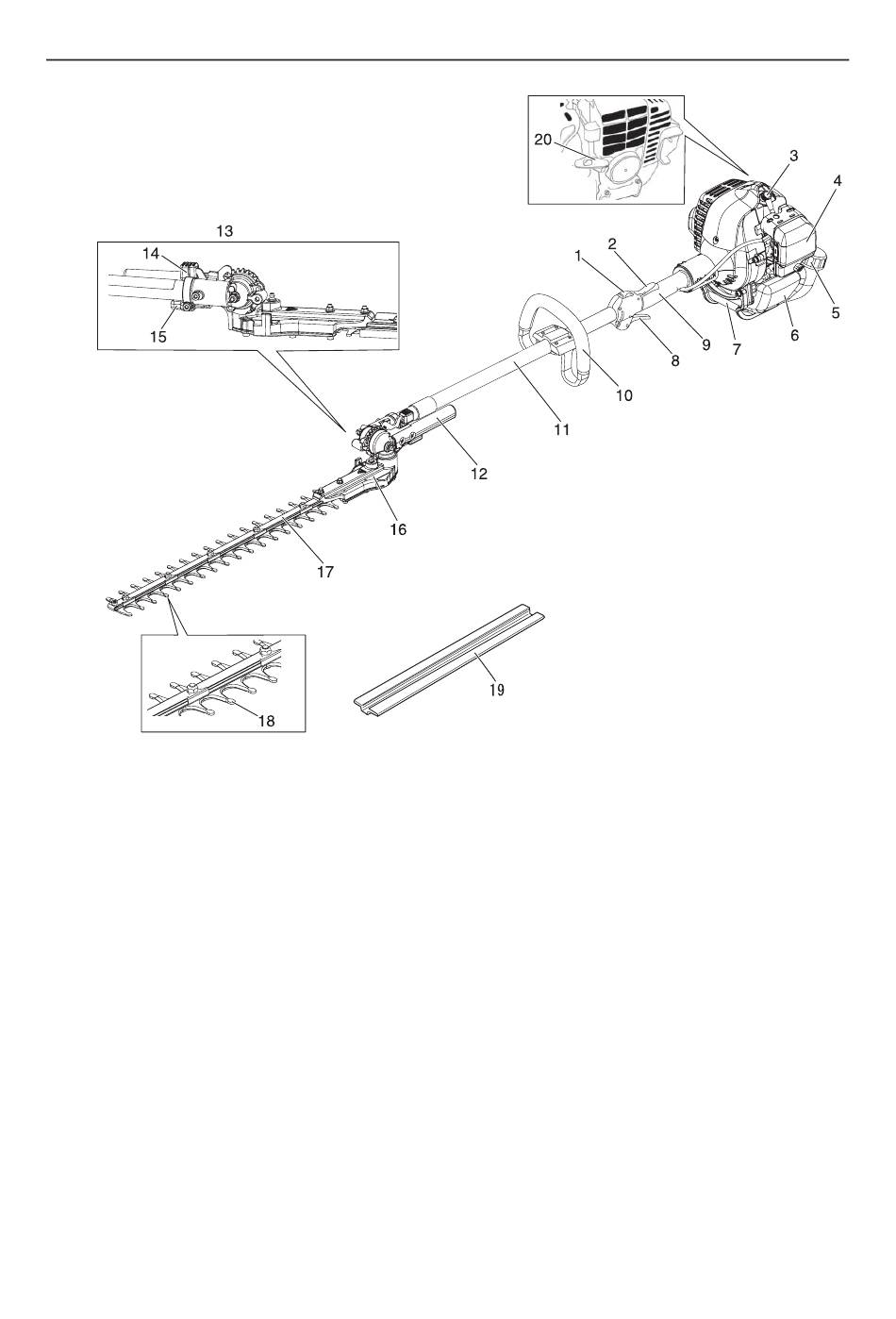

Description
1. Interrupteur marche/arrêt Dispositif permettant la mise
en marche et l'arrêt du moteur.
2. Blocage de la gâchette d'accélérateur Dispositif destiné
à empêcher le fonctionnement accidentel de la gâchette
d'accélérateur jusqu'à sa désactivation manuelle.
3. Bougie d'allumage
4. Couvercle de filtre à air Recouvre le filtre à air.
5. Bouchon du réservoir de carburant Ferme le réservoir
de carburant.
6. Réservoir de carburant Contient le carburant et le filtre à
carburant.
7. Protection du réservoir de carburant
8. Gâchette d'accélérateur Dispositif activé par le doigt de
l'utilisateur pour contrôler le régime moteur.
9. Manche
10. Poignée
Description
11. Tube extérieur Pièce de l'appareil qui protège l'arbre de
transmission.
12. Levier de réglage de la lame Offre une bonne prise en
main lors du réglage de l'angle de la lame.
13. Lame du taille-haie
14. Levier de verrouillage Bloque l'angle de la lame.
15. Levier de déverrouillage Dispositif de sécurité empê-
chant le déverrouillage inattendu du levier de verrouil-
lage.
16. Carter d'engrenage Le carter d'engrenage abrite les en-
grenages assurant la transmission de la puissance aux
lames de coupe.
17. Barre de coupe et lames Pièce de l'ensemble lame et
plaque de cisaillement ainsi que toute autre pièce asso-
ciée, qui effectue l'action de coupe.
18. Rallonge arrondie Pièce d'extension arrondie de l'outil
de coupe.
19. Étui protecteur de lame Toujours placer l'étui protec-
teur sur la lame lors du transport ou du remisage de l'ap-
pareil.
20. Poignée de lanceur Tirer sur la poignée pour démarrer
le moteur.
14
