11.6 Sélection d'outils à distance
La carte IO5 peut permettre le chargement d'outils à distance. Ces fonctions supplémentaires
se connectent à l'appareil distant à l'aide d'un connecteur HAN16A Voir Illustration 11-3 .
Voir Tableau 11-4 pour les connexions des broches.
Broche
1
2
3
4
5
6
7
8
9
10
11
12
13
14
11.7 Chargement d'outil à distance
L'IO5 peut être utilisé de deux façons pour permettre le chargement d'outil à distance.
11.7.1 Chargement statique d'outil à distance
La méthode statique est activée en connectant simplement à la terre les broches de
« charge » et d'identification de l'outil » appropriées. L'outil est chargé et la rétroaction
est ignorée.
Chargement de l'outil 10 – connecter, « broche de charge », et « broches
d'identification de l'outil » à la terre – connecter les broches 1, 3, et 5 à 14
Chargement de l'outil 19 - connecter les broches 1, 2, 3, et 6 à 14
Manuel de l'utilisateur du contrôleur M3
© 2020 Mold-Masters (2007) Limited. Tous droits réservés.
OPTIONS DE QUADRUPLE E/S

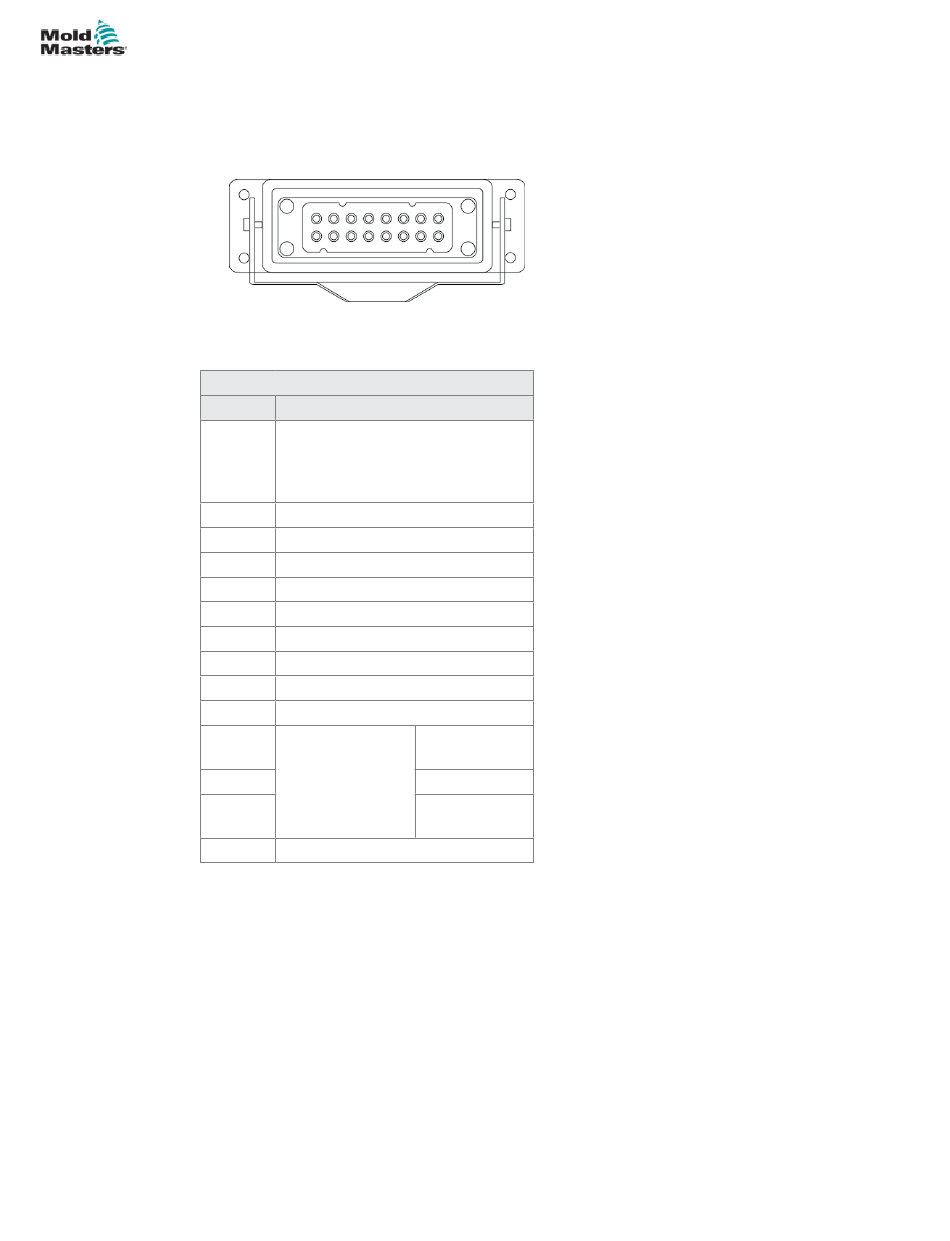

Connecteur HAN16A
Illustration 11-3
Tableau 11-4 Connexions des broches
Fonction
Signal « Tool load » (Chargement
de l'outil) de la machine à mouler
pour demander à la console de
charger l'outil
adresse 1
adresse 2
adresse 4
adresse 8
adresse 16
adresse 32
adresse 64
adresse 128
Rechange
Signal « Tool
loaded » (Outil
chargé) de la
console à la
machine à mouler
GND
Normalement
ouvert
Commun
Normalement
fermé
