Schémas de câblage (suite)
Synchronisation avec Fournaise/Ventilo-convecteur/Pompe de chaleur

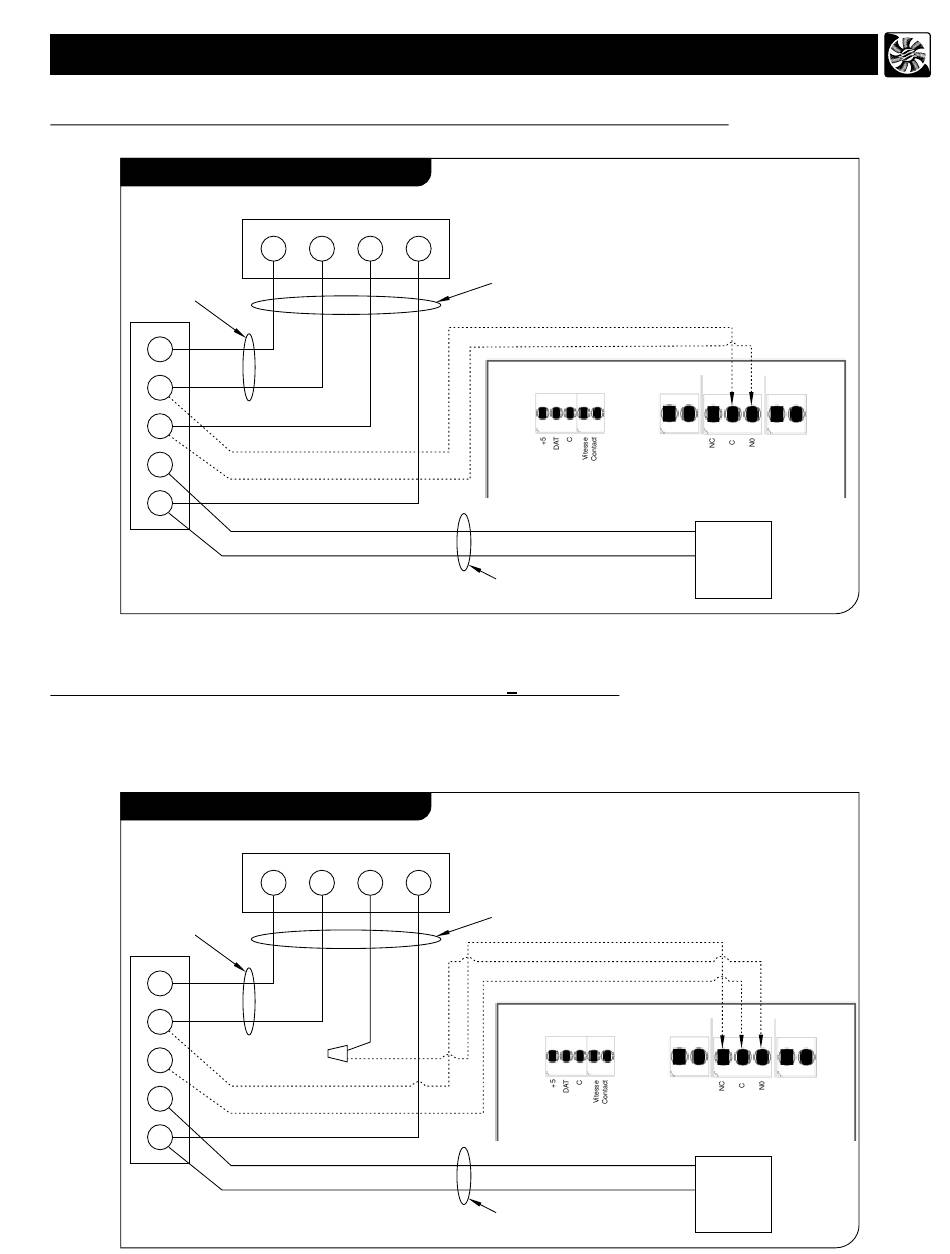

Méthode standard de câblage synchronisé
2 FILS chauffage
seulement
B
R
V
C
J
Pour une fournaise raccordé à un système de climatisation
Sur certains vieux thermostats, la mise sous tension des bornes ''R'' et ''G'' à la fournaise
a pour effet de mettre sous tension ''Y'' au thermostat et, par conséquent d'activer le système
de climatisation. Si vous identifiez ce genre de thermostat, vous devez utiliser la ''Méthode
alternative de câblage synchronisé''.
Méthode alternative de câblage synchronisé
2 FILS chauffage
seulement
B
R
V
C
J
BORNES DU THERMOSTAT
B R V J
BORNES DU THERMOSTAT
B R V J
4 FILS
Basse Tension
2 FILS
4 FILS
Basse Tension
2 FILS
Vitesse Basse/
Commande à
Haute
distance Marche/
Entrée HV
Arrêt HV
Haute Tension
Synchronisation ext.
Système de
climatisation
Vitesse Basse/ Commande à
Haute distance Marche/
Entrée HV Arrêt HV
Haute Tension
Synchronisation ext.
Système de
climatisation
