Structure et fonction
2.2
Structure du boîtier de commande : aperçu

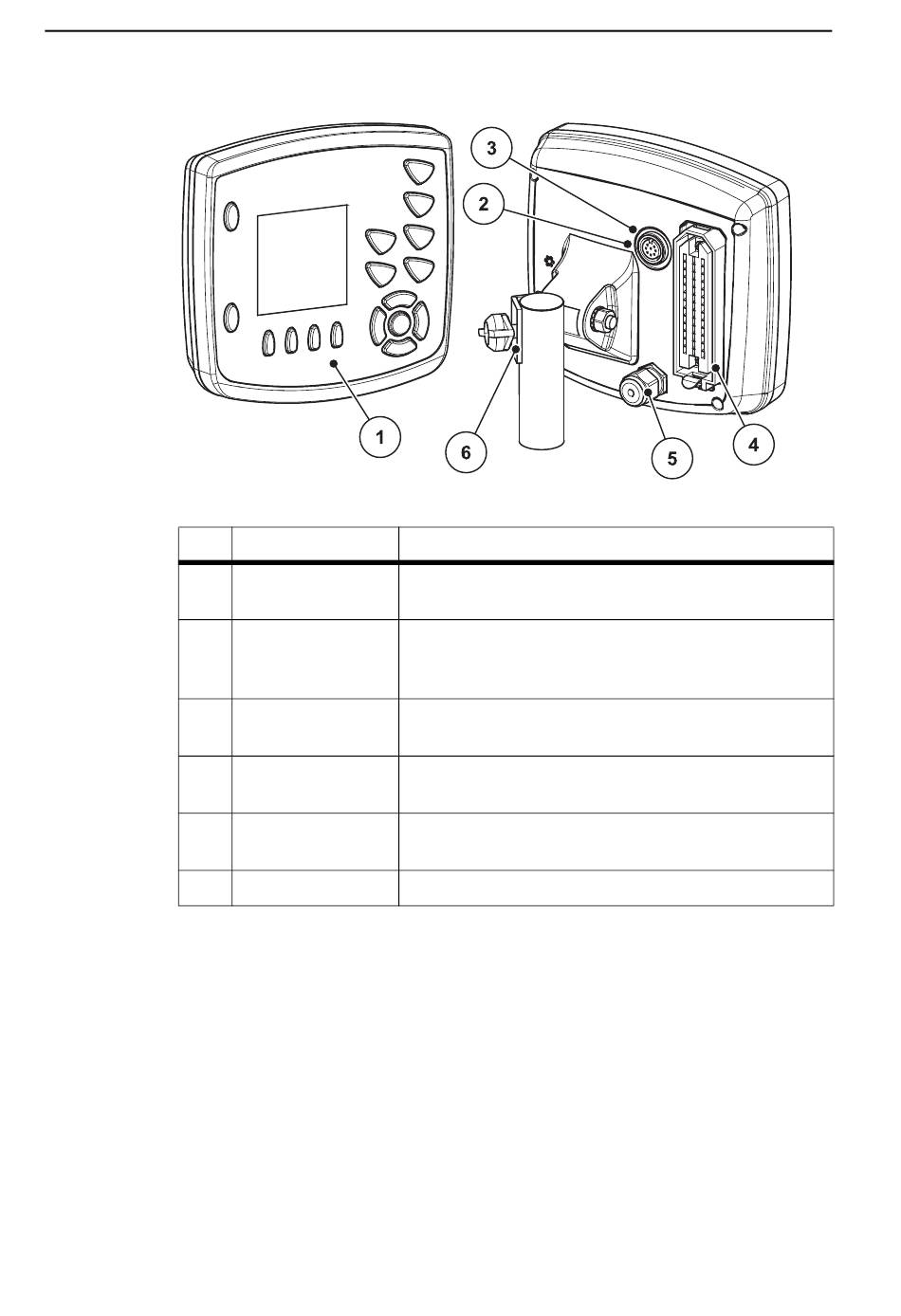

Figure 2.1:
Rep. Désignation
1
2
3
4
5
6
6
Boîtier de commande Quantron E
Fonction
Tableau de com-
Comprend des touches pour commander l'appareil
mande
et un écran pour afficher les écrans de commande.
Connecteur don-
Interface série (RS232) avec protocoles LH 5000 et
nées V24
ASD, convient pour brancher un câble Y-RS232
pour la connexion à un terminal externe.
Connecteur à 8 pô-
Connecteur (DIN 9684-1/ISO 11786) pour brancher
les
le câble 7/8 pôles du capteur de vitesse.
Connecteur câble
Connecteur à 39 pôles pour connecter le câble ma-
machine
chine sur les vérins de positionnement.
Alimentation élec-
Connecteur à 3 pôles DIN 9680 / ISO 12369 pour
trique
brancher l'alimentation électrique.
Support appareil
Fixation du boîtier de commande sur le tracteur.
