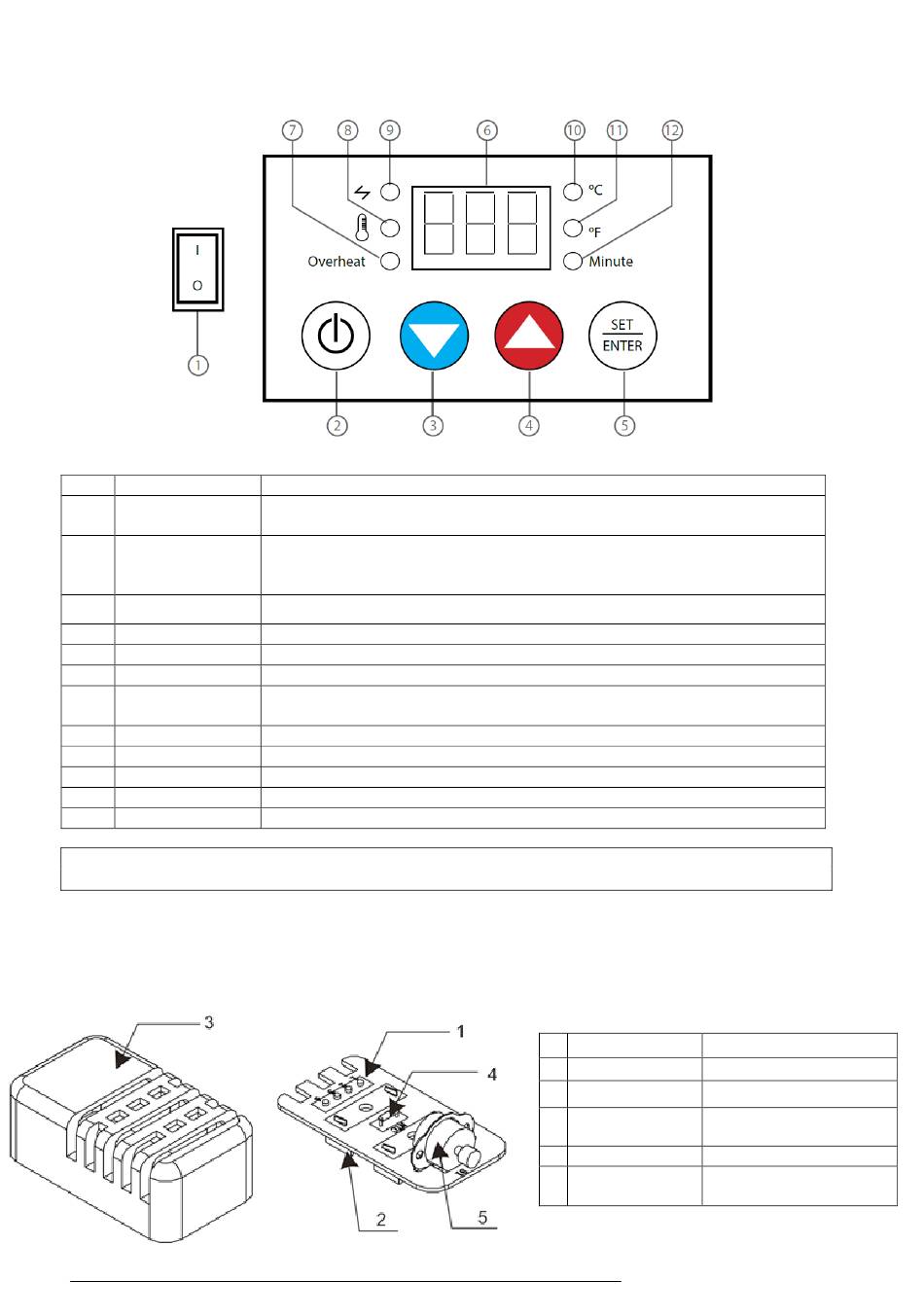

5.3. Description du panneau de contrôle
Num.
Description
1
Bouton d'allumage
général
2
Bouton d'allumage
du panneau de
contrôle
3
4
5
SET / ENTER
6
Écran
7
LED Overheat
8
LED Température
9
LED Chauffe
10
LED °C
11
LED °F
12
LED Minute
Programmation :
TEMPS : de 2 minutes à 90 minutes // TEMPÉRATURE : de 50°C à 110°C
6. SONDE DE TEMPÉRATURE
6.1. Composants
Oceanic Saunas – www.oceanic-saunas.eu – 09 70 44 98 76 – romane@oceanic-saunas.eu
Instructions
Mettre en position « | » pour allumer le poêle.
Mettre en position « o » pour éteindre le poêle.
Appuyer pour allumer le boitier de contrôle.
Bouton de diminution
Bouton d'augmentation
Pressez pour programmer et confirmer les programmations
Affichera la durée et le temps
Si rouge, le poêle à surchauffé. Il est donc à l'arrêt. Réarmer manuellement en
retirant le capot de la sonde de température.
Si allumée : l´écran vous affiche la température
Si allumée : les résistances sont en chauffe
Si allumée : la température s'affiche en degrés Celsius
Si allumée : la température s'affiche en degrés Fahrenheit
Si allumée : le temps restant s'affiche en minutes
N°
DESCRIPTION
1
CARTE PCB
2
CLIPS
3
CAPOT
PROTECTION DE LA CARTE
4
SONDE
REGULE LA TEMPERATURE
SECURITE ANTI SURCHAUFFE
5
DISJONCTEUR
ANTI-SURCHAUFFE
FONCTION
CIRCUIT IMPRIME
FIXATIONS
ÉLECTRONIQUE
(SUP. A 120 C°)
6
