AMU pH-Redox
Installation
3.6.
A-96.250.442 / 230320

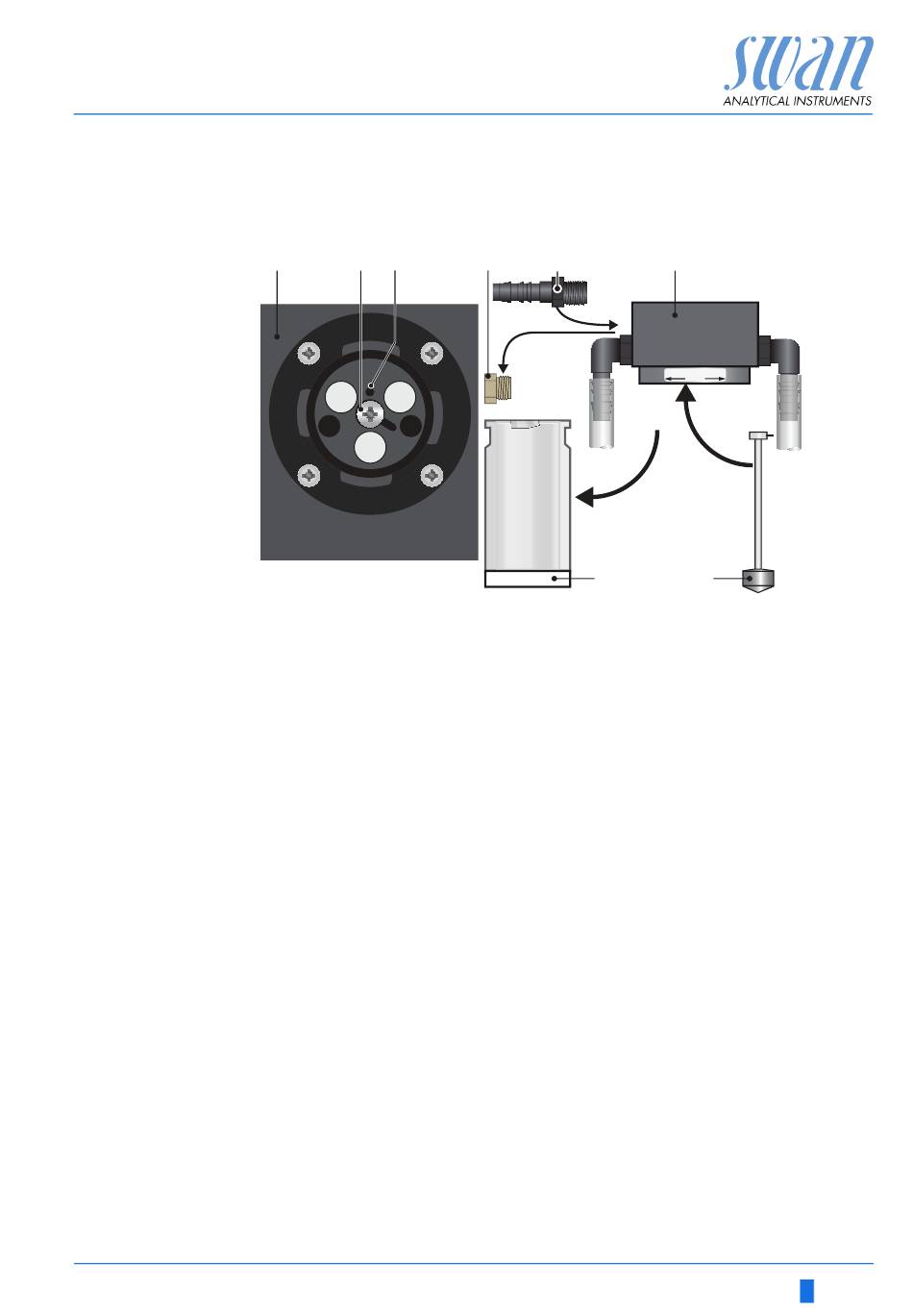

Installer l'embout de pulvérisation (option)
A
B
C
A
Bloc de cellules de débit, vue de
dessous
B
Entrée solution de nettoyage
C
Trou taraudé pour vis de fixation
D
Vis borgne
Pour installer l'embout de pulvérisation optionnel, procéder comme suit:
1 Arrêter l'appareil conformément au chapitre
tion pour maintenance, p.
2 Retirer les électrodes conformément au chapitre 6, paragraphe
Retirer les électrodes de la cellule de débit, p.
3 Retirer le récipient d'étalonnage [H] du bloc de cellules de débit
[F] et le vider.
4 Dévisser et retirer la vis de fermeture de l'entrée de solution de
nettoyage [B].
5 Insérer l'embout de pulvérisation [G] de façon à ce que ses bro-
ches affleurent avec les fentes de guidage de l'entrée de la so-
lution de nettoyage.
6 Pour fixer l'embout de pulvérisation, visser la vis M4 fournie
dans le trou taraudé [C] à côté de l'entrée de la solution de net-
toyage.
7 Fixer le récipient d'étalonnage au bloc de cellules de débit.
8 Dévisser et retirer la vis borgne [D].
9 Installer l'embout de tuyau [E].
10 Installer l'électrode sur le bloc de cellules de débit.
D
E
H
E
Embout de tuyau
F
Bloc de cellules de débit
G
Embout de pulvérisation
H
Récipient d'étalonnage
45.
F
open
close
G
Arrêt de l'exploita-
45.
31
