5. Conexión
Bornes de enlace
El enlace posee 3 bornes:
• Autoprotección (1): borne de
conexionado del bucle de
autoprotección (protección del
cable externo por corte),
• Común (2): borne común,
• Bucle (3): bucle de conexionado
de la gestión de apertura de la
ventana o de la salida a
proteger.

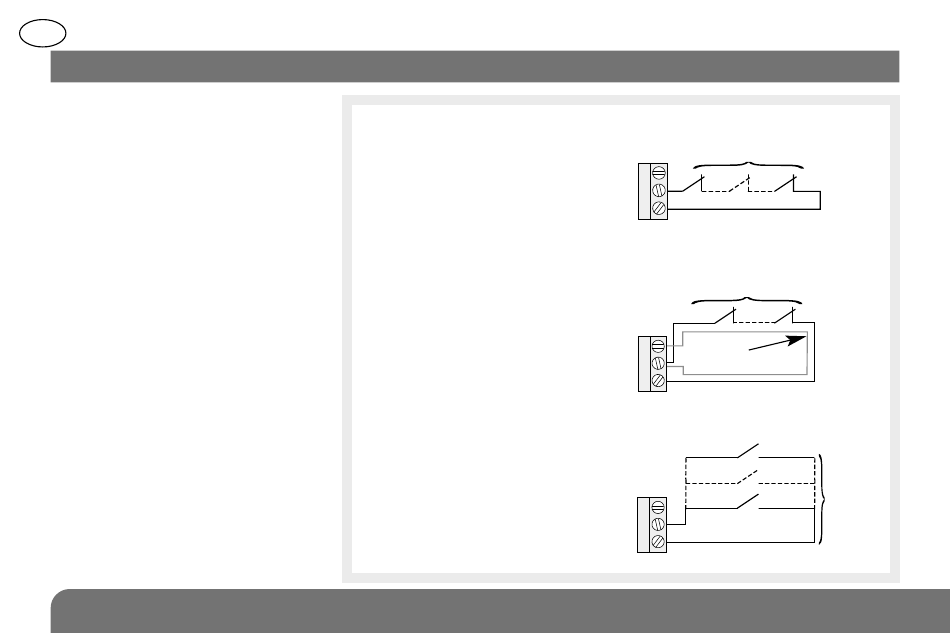

Conexionado de varios
tipos de contacto ‰
Ejemplo 1
Contactos NC cables en serie:
• contactos de apertura en serie
• contacto de gran potencia
• detector piezo-eléctrico
• detector de golpes de cristales
• etc.
Ejemplo 2
Contactos NC auto protegidos
cables en serie
‰
Ejemplo 3
Contactos NA cables
en paralelo del tapiz de
contacto.
48
5 detectores en serie
como máx.
1
2
3
Longitud máx. 10 m
5 detectores en serie
como máx.
1
Bucle de
autoprotección
2
3
Longitud máx. 10 m
1
2
3
Longitud máx. 10 m
Número
ilimitado
de
contactos
