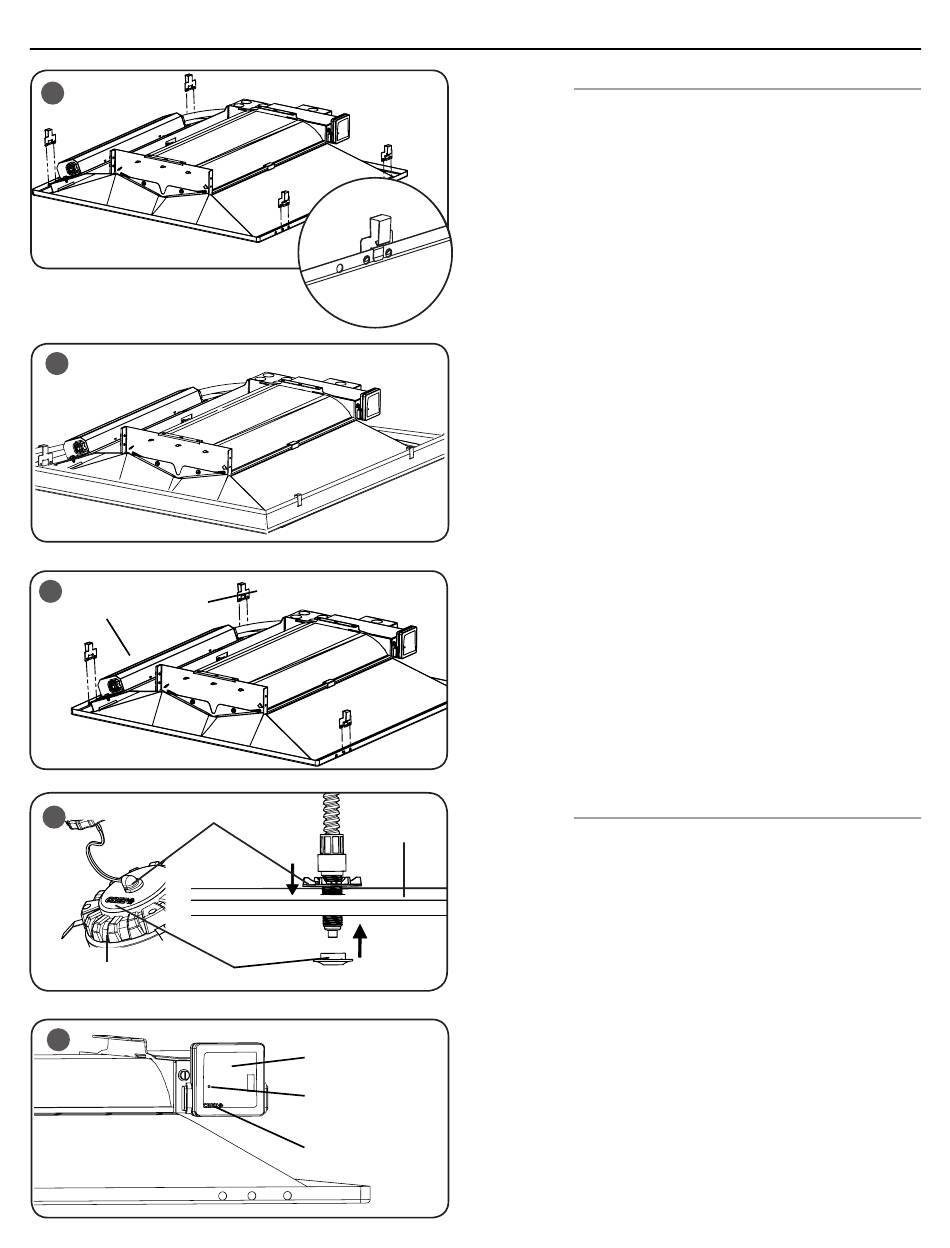

INSTALLATION :
1
2
3
Module RF
Grande bague décorative
4
Commutateur d'essai
Petite bague décorative
5
2 de 3
Plaque d'accès
Plafond
Module RF
Trou d'accès, bouton
de remise à zéro à
l'intérieur
Emplacement de la DÉL
bleue
POSE DU LUMINAIRE
ÉTAPE 1 :
Déballez le chemin lumineux encastré CR de son contenant
d'expédition.
ÉTAPE 2 :
Installez les 4 pinces pour barres en T incluses avec le
luminaire (situées dans un pré-emballage fixé au boîtier de
jonction du luminaire). Voir Figure 1.
ÉTAPE 3 :
Placez le chemin lumineux encastré dans le panneau de
plafond à barre en T. Assurez-vous que les pinces à barre
en T sont fixées à la barre en T. Voir Figure 2.
ÉTAPE 4 :
Retirez le couvercle du boîtier de jonction en enlevant les
vis de fixation pour pouvoir accéder aux raccordements
électriques. Retirez toutes les garnitures d'emballage du
logement de batterie avant l'installation. Retirez l'alvéole
défonçable appropriée du boîtier de jonction afin de pouvoir
acheminer le tube d'entrée. Voir Figure 3.
ÉTAPE 5 :
Assemblez le tube d'entrée et le boîtier de jonction.
Effectuer les branchements électriques conformément à la
section « Raccordements électriques ».
ÉTAPE 6 :
Repoussez tous les câbles dans les boîtiers et réinstallez
les couvercles de boîtier.
ÉTAPE 7 :
Installez un ensemble de commutateur d'essai dans le
plafond en perçant un trou de 1 po dans le plafond.
ÉTAPE 8 :
Dévissez la petite bague décorative et placez l'ensemble
commutateur d'essai dans le plafond. Voir Figure 4.
ÉTAPE 9 :
Fixez l'ensemble commutateur d'essai en réinsérant la
petite bague décorative retirée à l'étape 5 dans l'ensemble
de commutateur d'essai. Serrez la bague décorative plus
grande au-dessus du plafond jusqu'à ce qu'elle soit bien en
appui contre le plafond. Voir Figure 4.
DÉPANNAGE :
Hors de la boîte, si le luminaire ne s'allume pas lorsque
le courant est appliqué :
•
Vérifiez le câblage après avoir coupé le courant.
•
Si le câblage est correct, vérifiez si la DÉL bleue
clignote sur le module RF.
•
Si la DÉL bleue clignote, effectuez une REMISE À ZÉRO.
(Voir le paragraphe REMETTRE LE MODULE RF À ZÉRO).
•
Si la DÉL bleue est au allumé au fixe ou si elle est
éteinte, communiquez avec le Service à la clientèle
Cree.
•
Si vous avez effectué une REMISE À ZÉRO et que le
luminaire reste éteint, communiquez avec le Service à
la clientèle Cree.
Si le luminaire ne réagit pas, utilisez l'outil de configuration
Cree pour vérifier la configuration.
LPN00212X0007A0_C
