LIEFERUMFANG

•
TRUESONIC Subwoofer
•
Netzkabel
•
Schnellstart-Anleitung
•
Sicherheitshinweise und Garantieinformationen

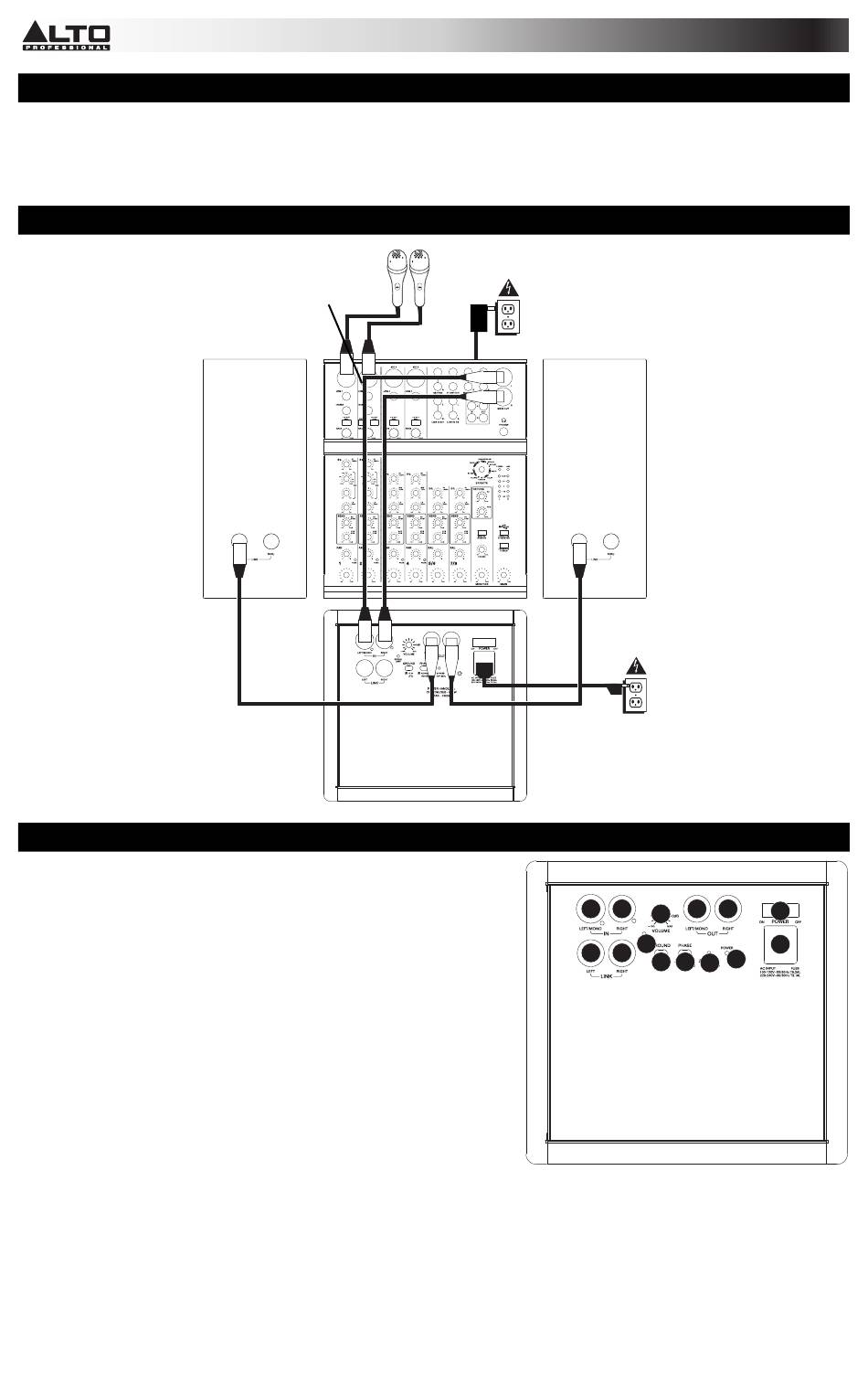

ANSCHLUSSÜBERSICHT
*Hinweis: Mikrofone, Mixer, Lautsprecher und
Kabel sind nicht im Lieferumfang enthalten.
ÜBERSICHT RÜCKSEITE
1. NETZEINGANG – Verbinden Sie das mitgelieferte Netzkabel mit
diesem Eingang und das andere Ende des Kabels mit einer
Stromquelle. Achten Sie darauf, dass der NETZSCHALTER des
Lautsprechers auf "off" steht, wenn Sie das Kabel anschließen oder
abstecken.
2. NETZSCHALTER – Schaltet den Lautsprecher ein/aus. Achten
Sie darauf, dass der LAUTSTÄRKE-Regler auf "Null" steht, bevor
Sie den Lautsprecher einschalten.
3. POWER-LED – Leuchtet, wenn der Lautsprecher eingeschaltet ist.
4. LAUTSTÄRKE – Drehen Sie diesen Knopf, um die Lautstärke des
Lautsprechers einzustellen.
5. EINGÄNGE – Verwenden Sie handelsübliche XLR-Kabel (nicht im
Lieferumfang enthalten), um Ihre Tonquelle mit diesen Eingängen
zu verbinden. Der "LEFT/MONO"-EINGANG benötigt 1/4"-Klinken
oder XLR-Verbindungen.
verwenden Sie nur den "LEFT/MONO"-EINGANG.)
6. AUSGÄNGE – Verwenden Sie handelsübliche XLR-Kabel
(nicht im Lieferumfang enthalten), um den Subwoofer mit den
Eingängen der Aktiv-Lautsprecher oder den Ihre Endstufe zu verbinden.
7. LINK-AUSGANG – Verwenden Sie handelsübliche XLR-Kabel (nicht im Lieferumfang enthalten), um den Subwoofer mit
den Eingängen eines zusätzlichen Verstärkers zu verbinden (optional).
8. LIMIT-LED – Leuchtet auf, wenn das an den Lautsprecher gesendete Audiosignal "clippt" oder verzerrt. Sollte diese
LED häufig oder ständig leuchten, reduzieren Sie die Lautstärke Ihrer Tonquelle.
9. ERDUNGSSCHALTER – Das Betätigen dieses Schalters erdet den Subwoofer, wodurch Brummgeräusche oder
Rauschen vermindert werden können.
10. PHASENSCHALTER – Das Herunterdrücken dieses Schalters ändert die Polarität des Subwoofer-Ausgangssignals. In
einigen Fällen kann dies Interferenzen bei der Frequenzüberlappung zwischen Subwoofer und Haupt-Lautsprecher
reduzieren.
11. BYPASS-SCHALTER – Das Herunterdrücken dieses Schalters aktiviert den Subwoofer-Hochpassfilter (80 Hz).
Mikrofone*
Mixer*
Lautsprecher*
(Bei Anschluss einer Mono-Tonquelle
Stromversorgung
Lautsprecher*
Subwoofer
5
7
6
Stromversorgung
5 6 6
2
4
8
1
7
3
9 10 11
