RÉGLAGE DE LA PROFONDEUR DE COUPE

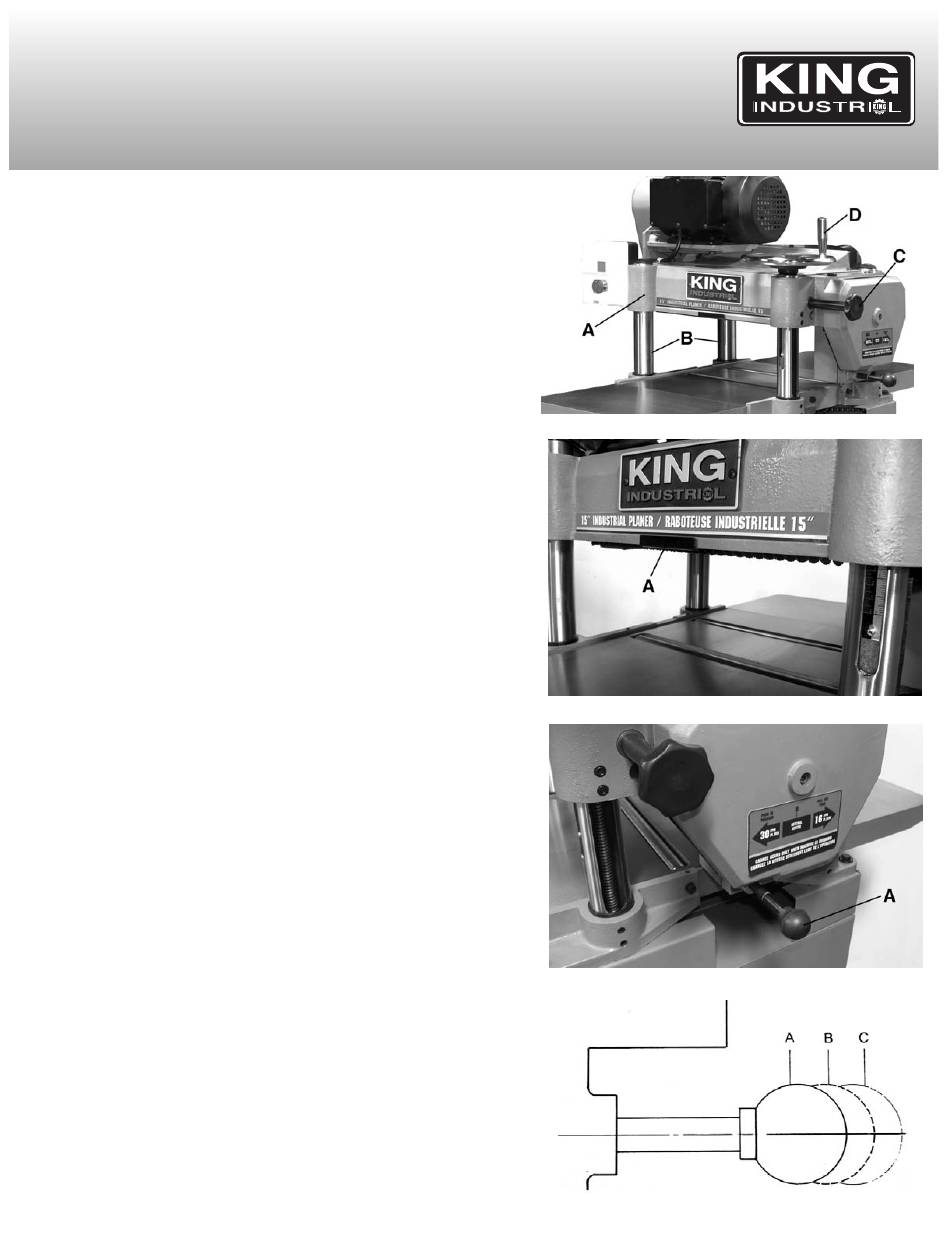

La profondeur de coupe de votre raboteuse est contrôlée par l'abaissement
ou le relèvement de l'ensemble de tête (A) Fig.8, qui contient la tête de coupe
et les rouleaux d'alimentation. L'ensemble de tête s'abaisse et se relève sur
quatre colonnes en acier rectifiées (B). Pour régler la profondeur de coupe,
desserrez simplement les deux boutons de verrouillage de l'ensemble de tête,
dont un est illustré en (C) et tournez la manivelle d'abaissement et de
relèvement (D). Si l'on tourne la manivelle (D) dans le sens horaire, l'ensem-
ble de tête se relève et si on la tourne dans le sens antihoraire, l'ensemble
de tête s'abaisse. Un tour complet de la manivelle déplace la tête d'environ
5/32". Serrez ensuite les deux boutons de verrouillage de l'ensemble de tête
(C).
La profondeur de coupe maximale lorsque l'on rabote une pièce dont la
largeur est inférieure à 6" est de 3/16" lorsque la pièce est passée à travers la
raboteuse d'un coté ou de l'autre de la tête de coupe. Une plaque de limite (A)
Fig.9, est fournie pour limiter la profondeur de coupe à 1/8" pour les pièces
dont la largeur est supérieure à 6".
COMMANDE DE LA VITESSE DES ROULEAUX D'ALIMENTATION
Votre raboteuse possède deux vitesses de rouleaux d'alimentation de 16 et 30
pieds par minute. En règle générale, la vitesse la plus lente permet d'avoir
plus de coupes par pouce, donc une finition plus lisse de la pièce. Nous vous
conseillons d'utiliser la vitesse d'alimentation la plus rapide pour le rabotage
général et d'utiliser la vitesse lente d'alimentation pour la finition de la pièce
aux dimensions finales. Lorsque vous rabotez des pièces larges (supérieurs
à 8"), particulièrement dans du bois dur, il est préférable d'utiliser la vitesse
d'alimentation la plus lente (16 pieds par minute), car cela permet d'avoir
moins de contrainte sur le moteur et d'obtenir une meilleure finition puisqu'il y
a plus de coupes par pouce de longueur de la pièce.
Lorsque le bouton de changement de vitesse (A) fig.10, est poussé
complètement (A) Fig.11, la vitesse d'alimenation des rouleaux est de 30
pieds par minute. Lorsque le bouton de changement de vitesse est tiré
complètement (C) Fig.11, la vitesse d'alimentation des rouleaux est de 16
pieds par minute. Lorsque le bouton de changement de vitesse est au centre
(position neutre) (B) Fig.11, les rouleaux d'alimentation ne sont plus entraînés
et la machine ne sera plus alimentée.
IMPORTANT: NE CHANGER LA VITESSE D'ALIMENTATION QUE
LORSQUE LA MACHINE FONCTIONNE. N'ESSAYEZ PAS DE CHANGER
DE VITESSE AU COURS D'UNE OPÉRATION SINON LE BOÎTIER DES
VITESSES SERA ENDOMMAGÉ.
RÉGLAGES ET OPÉRATION
FIGURE 8
FIGURE 9
FIGURE 10
FIGURE 11
