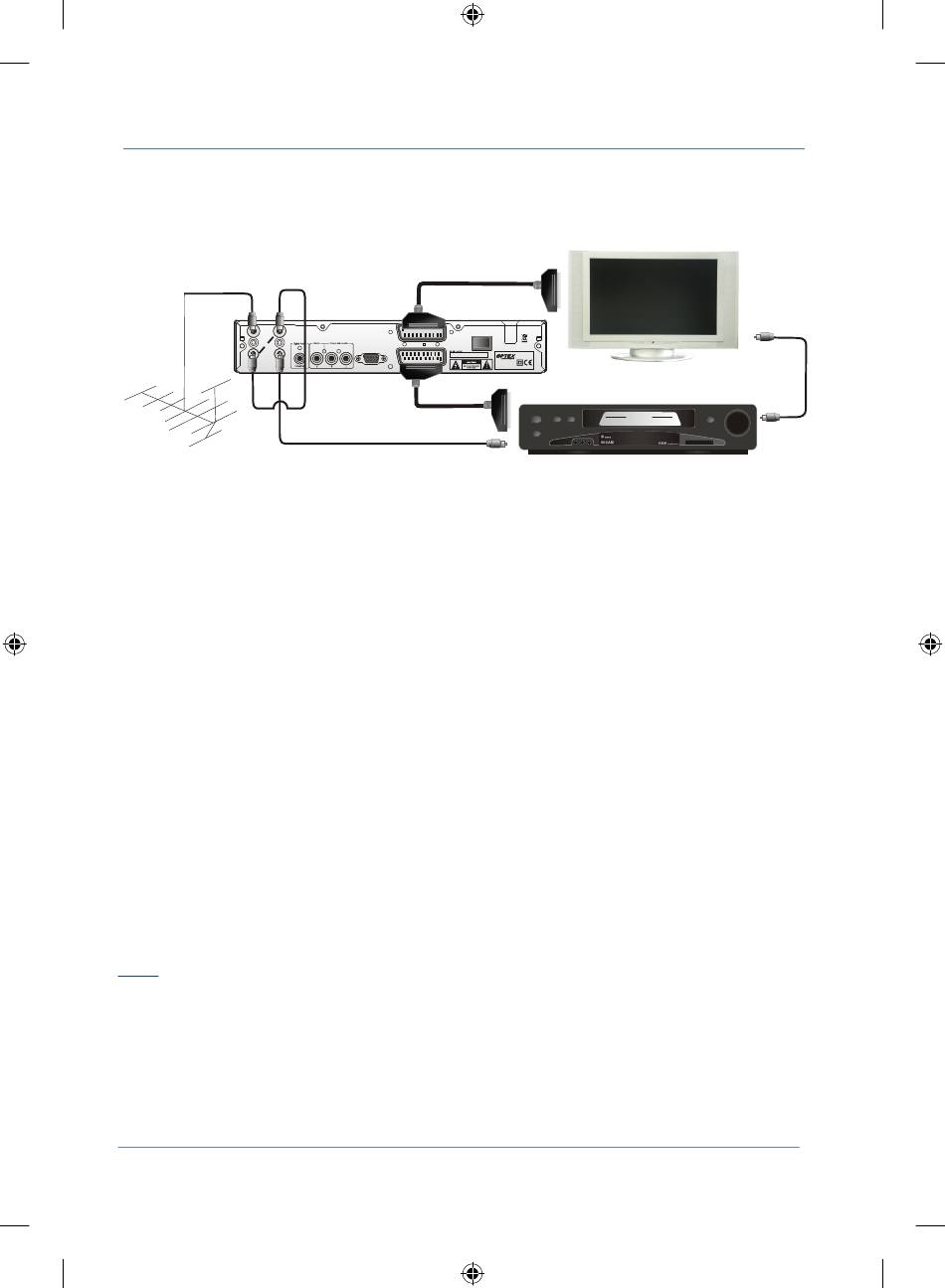

Connexion à un module d'enregistrement vidéo via la prise PERITEL
RF cable
RF IN 1
RF IN 2
Antenna
R F LOOP
R F LOOP
THROUGH
THROUGH
Enlever le câble d'antenne de votre Tv et relier le câble a l'entrée ANT 1 (antenne 1) du PVR
n
Connecter le câble RF court qui vous est fournis avec le produit et connecter le à la prise TO TV
n
1 et à la prise d'entrée ANT 2 de votre PVR.
Connecter les câble RF de TO TV 2 de votre sortie TV/VCR sur votre PVR à l'entre RF de TV/VCR
n
Connecter les câble RF de votre sortie TV/VCR sur votre matériel vidéo à l'entre RF de TV
n
Connecter le câble péritel entre la prise Péritel TV sur le module vidéo et la prise péritel AUX
n
(auxiliaire) sur votre PVR
Basculer sur votre TV, brancher et basculer sur votre PVR
n
Sur votre VCR, il devrait y avoir un bouton pour sélectionner A/V. , il doit être positionné pour
n
enregistrer la TV numérique
Il y a deux ensembles tuner (1 ou 2) sur votre PVR. Vous pouvez sélectionner le "1" ou "2", mais prenez
soin de bien brancher tous les câbles RF sur toutes les entrées "1" ou "2". Référez vous au chapitre
«connecter 2 tuners ensemble»
Vous allez devoir sélectionner la chaîne AV sur votre Télévision pour regarder à partir du PVR. Dans le
cas ou votre TV l'actionne automatiquement, laissez le tel quel.
NOTE: La PERITEL est employée comme connecteur par le deuxième récepteur DVB-T. le signal sera
alors mis en boucle par l'intermédiaire de ce raccordement.
Si vous enregistrez en analogue, la connection du magnétoscope à l'entrée TO TV 2 de votre PVR est
suffisante. Cependant, Vous ne pourrez pas enregistrer de programme numérique.
Scart cable
RF cable
ON
TV
RS 232
VCR
Scart cable
RF cable
12
AC230-240V~50/60Hz
OFF
ORT 8994-PVR
POWER SUPPLY:
AC230-240V ~50/60Hz
MAX POWER CONSUMPTION: 20 WATTS
TV
VCR
Video Cassette Recorder
R cable
F
