Répétiteur TTDM à
distance (maître)
Réseau de
paire de
câbles
torsadés
Ajoutez des TTDM dans le réseau
SIM aux endroits où il est utile d'avoir
un affichage local, des relais, etc.
RaychemTraceTek-IM-H56853-TTDM128-FR-1805
TTDM primaire
(esclave)
Paire de câbles
torsadés RS-485
126 TTSIM au
maximum
Jusqu'à 1500 m de câble
détecteur par TTSIM

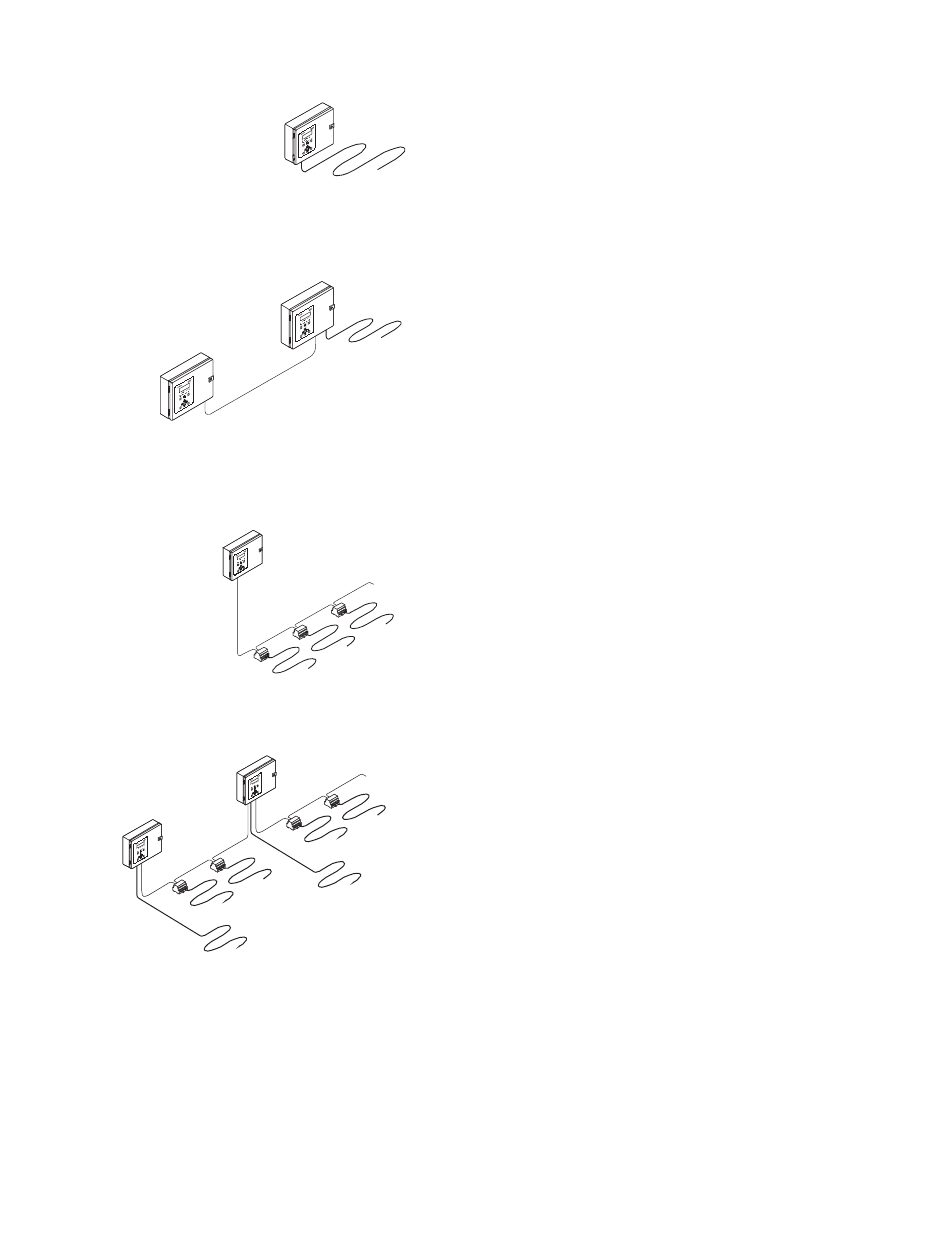

SYSTÈME TTDM-128 AUTONOME À UN SEUL CANAL
(Voir réglage rapide en page 7)
•
TTDM-128 avec jusqu΄à 1500 m de câble de détection TraceTek
ou une combinaison de câbles de détection et de détecteurs
ponctuels.
UN SEUL CANAL AVEC RÉPÉTITEUR À DISTANCE
(Voir réglage rapide en page 7)
•
Système autonome avec TTDM-128 supplémentaire comme
affichage à distance.
•
Le panneau à distance reproduit toutes les conditions du
panneau primaire.
•
Le panneau primaire fonctionne exactement comme le système
TTDM-128 autonome
•
Une interface de Bus vers un ordinateur hôte n'est possible qu'au
TTDM à distance.
SYSTÈME TTDM-128 UNIQUE AVEC RÉSEAU
(Voir réglage rapide en page 8)
•
Une TTDM-128 unique sert de centrale maître pour un
réseau pouvant contenir jusqu'à 126 modules TraceTek
supplémentaires (TTSIM, TT-NRM).
SYSTÈME DE PLUSIEURS TTDM-128 AVEC RÉSEAU
(Voir réglage rapide en page 8)
•
Système identique au système TTDM unique avec réseau, sauf
que d'autres TTDM-128 agissent en tant que modules esclaves.
•
Une TTDM-128 est la maître du réseau, les autres TTDM-128 se
comportent comme des systèmes autonomes.
•
D'autres modules TTSIM et TT-NRM peuvent être installés sur le
réseau, jusqu'à 127 modules au total (y compris les TTDM).
nVent.com | 4
