L'installation du récepteur
8
L'installation du récepteur
L'installation permanente du récepteur doit inclure des fusibles qui protègent
l'équipement et le câblage de la surintensité et d'un court-circuit. En détail
l'alimentation électrique du récepteur et tous les contacts de relais doivent être
protégés par des fusibles.
Tous les fusibles sont utilisés comme des appareils déconnectés. Les fusibles
doivent être facilement accessibles, doivent soumettre un écart de contact d'au
moins 3,0 mm et doivent être placés dans la ligne de poteaux. Notez que le
fusible doit être compatible à la norme IEC 60127-2/V.
Après l'installation de l'équipement, les câbles installés doivent être liés
ensemble par paires (c'est-à-dire à l'aide d'un attache câbles) très proche des
blocs de la borne.
Notez qu'il peut y avoir une tension dangereuse dans le récepteur; c'est pourquoi
seulement les électriciens qualifiés sont autorisés à ouvrir le couvercle.
8.1
L'emplacement du récepteur
Sélectionnez un emplacement qui est dans les limites environnementales du
récepteur et où il est difficile pour les personnes non autorisées d' y obtenir
l'accès. Si possible, montez le récepteur avec les presse-étoupes de câbles vers
le bas.
Manuel d'utilisation Sesam 800
Version : E2
Pour la mesure de perçage de SESAM RX et RXD, voir le chapitre
14.
Ces récepteurs sont, de préférence, vissés avec des vis de 4
mm adaptées à la surface. Pensez à la taille et l'influence de
l'antenne de tous les objets en métal lors de la sélection de
l'emplacement.
SESAM RX DIN doit être installé sur un rail DIN. À l'arrière,
il y a une cavité qui s'insère dans le rail (voir 1 dans Figure
7). Lorsque le cavité est pressée contre le rail, l'adaptateur du
bouton-poussoir (voir 2 dans Figure 7) verrouillera automati-
quement le récepteur sur le rail. Assurez-vous que le bouton-
poussoir est sécuritaire. Pour le retirer, enlever l'adaptateur du
bouton-pression et soulever le récepteur du rail.

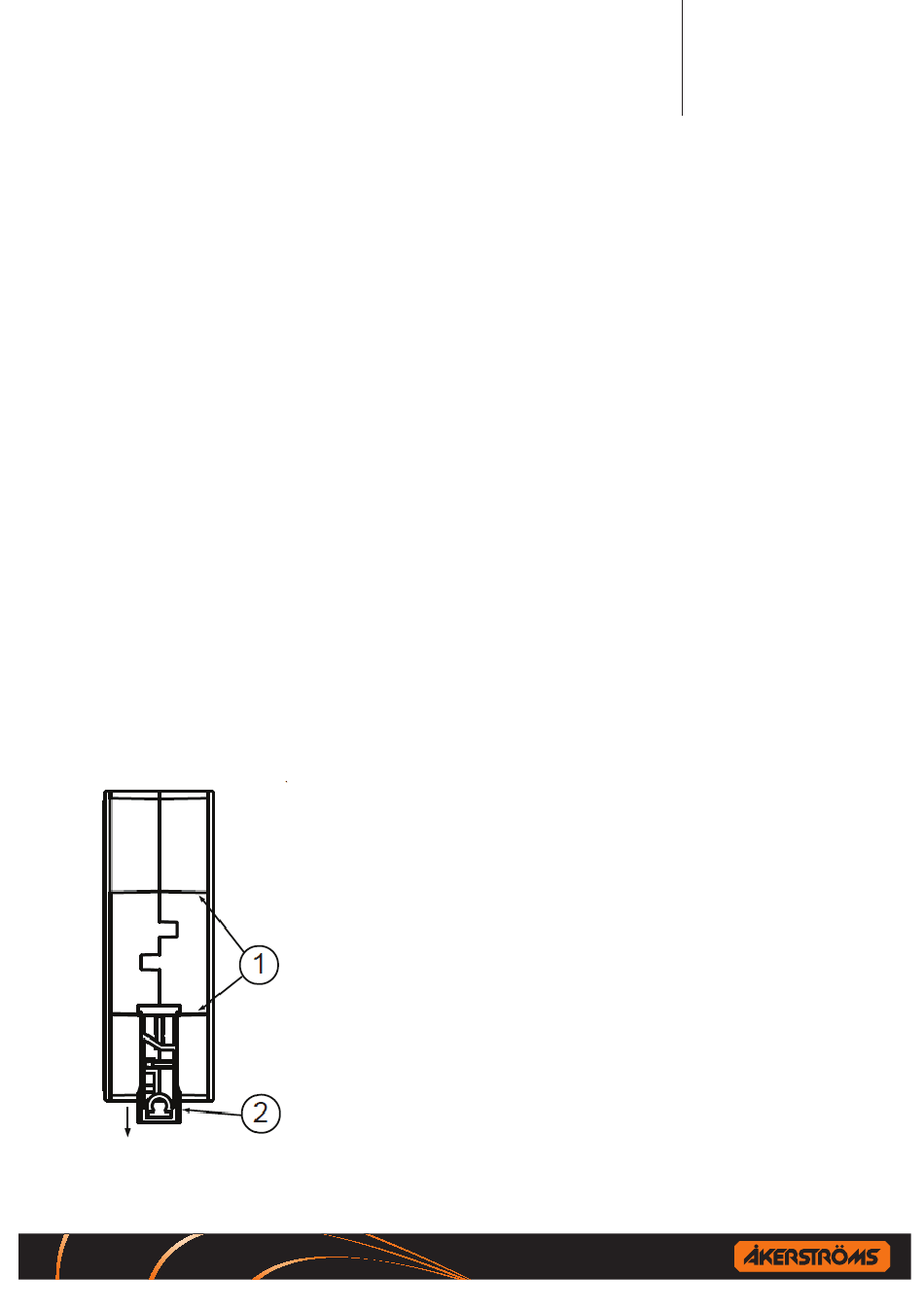

Figure 7.
Le récepteur DIN, le verrou pour le rail.
