Mise en position et mise à niveau, Branchements
Français
Mise en position et mise à niveau
Pour obtenir des détails complets, consultez le manuel Fonctions sophistiquées,
qui se trouve sur le site Internet de Linn à www.linn.co.uk. En variante,
contactez votre revendeur Linn ou la ligne d'assistance Linn (vous trouverez les
renseignements sur cette ligne à la fin de ce manuel).
Pour obtenir les meilleurs résultats, nous vous recommandons de confier le
déballage, l'installation et le réglage de vos enceintes KOMPONENT à un
revendeur Linn agréé.
Mise en position
Les haut-parleurs KOMPONENT peuvent être montés au niveau du sol, fixés à
un mur ou (en ce qui concerne les modèles 104 et 106) placés sur une étagère.
Si vous souhaitez vous servir de cette enceinte KOMPONENT
104 dans le mode autonome, vous devez y fixer les pieds en
caoutchouc fournis, comme illustré cidessous.
Pour de plus amples détails, consultez les manuels de
montage des supports/ferrures KOMPONENT qui sont remis
avec les trousses de supports/ferrures et que vous trouverez
également sur le site Internet de Linn à www.linn.co.uk.
Positionnement suggéré pour les enceintes d'un système 5.1
Komponent 106
Komponent 120
KOMPONENT 110, 106, 104
Manuel Du Proprietaire
Branchements
Généralités
REMARQUE IMPORTANTE. Avant de procéder à des branchements, mettez hors
circuit tout votre système hi-fi ou audiovisuel.
Les bornes sont cachées sous un couvercle amovible. Pour accéder à ces
bornes, détachez le couvercle en repoussant avec précaution les bords vers
l'intérieur. Si votre méthode de branchement et d'acheminement de câble le
permet, vous pouvez parfois remettre en place le couvercle des bornes après
avoir effectué les branchements.

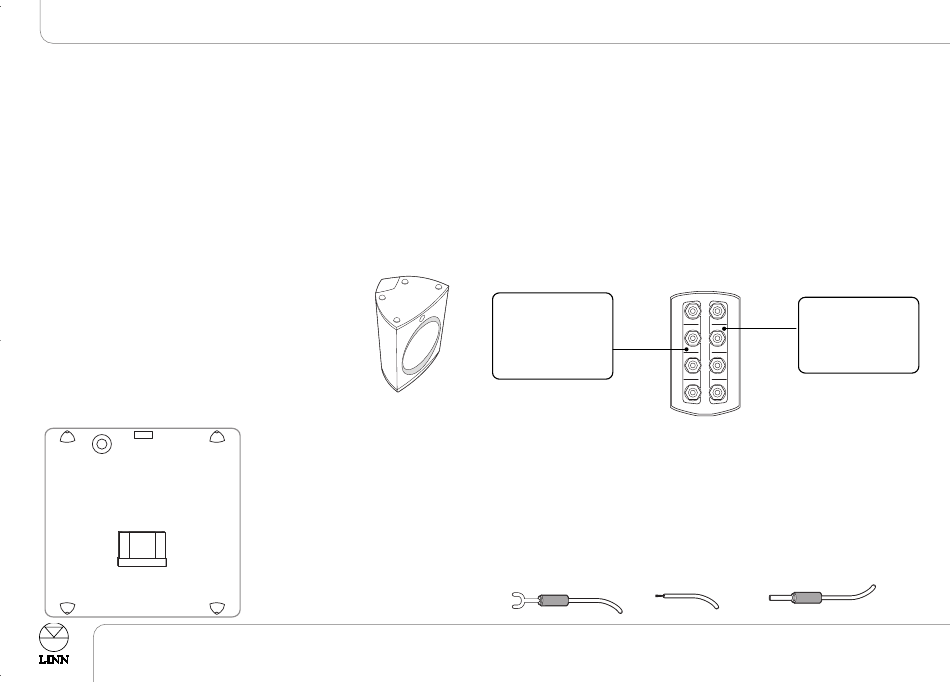

Branchement standard (câblage unifilaire)
Branchez le câble
moins (-) ou noir
sur l'une des
bornes noires du
KOMPONENT.
B B o o r r n n e e s s
Les haut-parleurs sont équipés de bornes à barrettes de raccordement. Ces
bornes peuvent servir de prises femelles pour le branchement de prises
bananes de 4 mm. Elles peuvent également servir de barrettes de
raccordement pour le branchement de fils dénudés ou de câbles se terminant
par des cosses ; pour cela, il suffit de desserrer la section extérieure de la
barrette de raccordement (ne cherchez pas à retirer complètement cette
section extérieure), avant d'introduire le câble ou la borne, puis de resserrer
l'ensemble pour l'immobiliser en position et offrir un bon contact électrique. Le
cas échéant, utilisez l'outil fourni.
Câbles se terminant par des cosses
3
Branchez le câble
plus (+) ou rouge
sur l'une des bornes
rouges du
KOMPONENT.
Fils nus Prises bananes mâles de 4 mm
