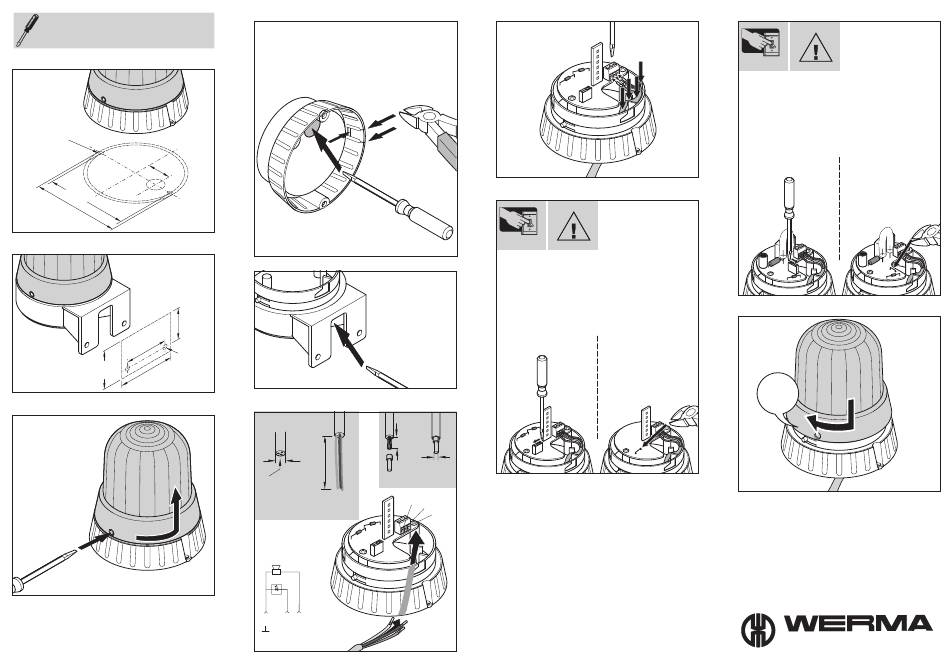

Montage
Mounting
Montage
1a)
Ø4,5mm
Ø0.18"
24,5mm
0.96"
83mm
3.27"
420
89mm
421
3.50"
1b)
32,5mm
1.28"
45mm
1.77"
Ø4,5mm
Ø0.18"
40mm
422
1.57"
59mm
423
2.32
2)
3a)
Bei Bedarf Steg zur seitlichen Kabeldurchfüh-
rung herausbrechen.
Piece of rim can be broken out to allow for
cable exit from side.
En cas de besoin retirer un morceau d'arête
pour la sortie du fil.
Tülle durchstoßen.
Puncture membrane.
420
Perçage de la douille.
421
3b)
Tülle durchstoßen.
Puncture mem-
brane.
Perçage de la
douille.
422
423
4)
£
Ø
9mm
7mm
0.35"
0.28"
£1,5mm²
3
AWG 18-14
Adern
~ 33mm
X3
Wires
X2
1.3"
Conduct.
X3
X2
X1
V+
(N)
(L)
5)
6a)
Zur Umstellung auf
Pulston Schalter/
Drahtbrücke bei
abgeschalteter
OFF
Netzspannung öff-
nen/durchtrennen.
To set to pulse tone turn off power supply
and reset switch/ sever wire jumper.
Pour installer le son intermittent, éteindre la
tension de secteur, presser l'interrupteur ou
couper le fil de liaison.
420 l10 75
420 l10 67
420 l10 68
422 l10 75
422 l10 67
422 l10 68
X1
6b)
Zur Umstellung auf
Pulston Schalter/
Drahtbrücke bei
abgeschalteter
OFF
Netzspannung öff-
nen/durchtrennen.
To set to pulse tone turn off power supply
and reset switch/ sever wire jumper.
Pour installer le son intermittent, éteindre la
tension de secteur, presser l'interrupteur ou
couper le fil de liaison.
421 l10 75
421 l10 67
423 l10 75
421 l10 68
423 l10 67
423 l10 68
7)
„clic"
Technische Änderungen vorbehalten
Subject to technical modifications
Sous réserve de modifications techniques
©
310.420.001.1006
