Manuel utilisateur de l'AUDEMAT FM PROBE 3.1.x – 12/2020
B.3. Entrées analogiques (Metering)
Se référer au manuel ScriptEasy pour plus d'informations sur la gestion des entrées/sorties.
4 entrées analogiques permettent de mesurer des tensions jusqu'à 50 V. Il est possible d'affiner la gamme de
mesure pour une meilleure précision lors de la conversion.

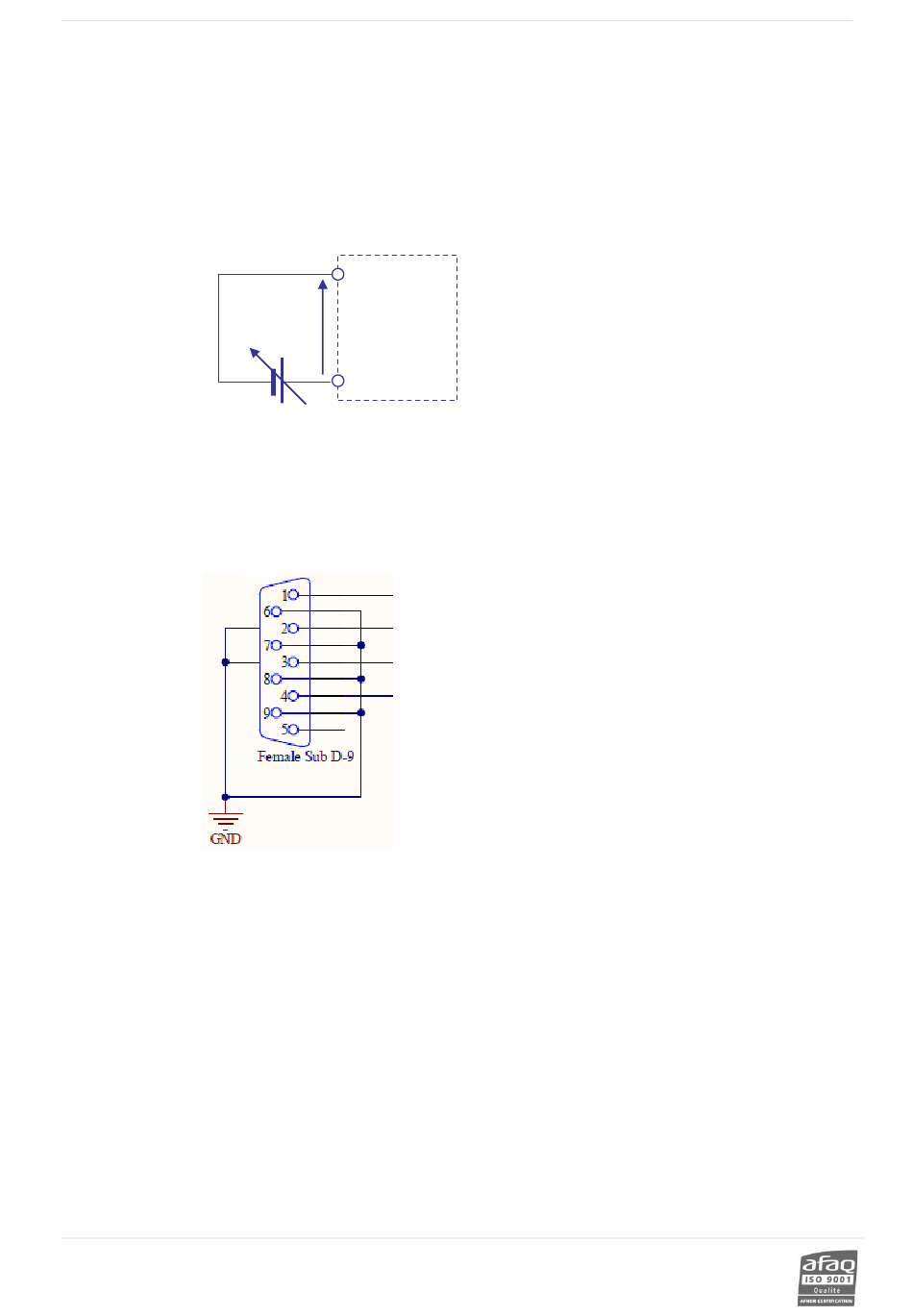

◼ Schéma de principe :
Ces entrées convertissent une tension analogique en un signal numérique utilisable par l'équipement.
La tension (+V) doit être appliquée entre une entrée analogique et la masse.
◼
Plan de connexion externe des entrées analogiques :
Les connexions externes se font sur le connecteur SUB-D 9pts femelle.
➢
Impédance d'entrée : 100 kΩ.
➢
Gamme de mesure : 0-5 V, 0-10 V, 0-25 V & 0-50 V.
➢
Résolution du CAN (convertisseur analogique numérique) : 12 bits pour chaque gamme de tension.
WorldCast Systems SAS - 20, avenue Neil Armstrong – 33700 Merignac – Bordeaux Métropole (France)
+33 (0)5 57 928 928 –
contact@worldcastsystems.com – www.worldcastsystems.com
ENTREE
ANALOGIQUE
+V
+
-
COMMUN
(MASSE)
IN1
IN2
IN3
IN4
Page 74
