Philips DCD778 Manuel D'utilisation

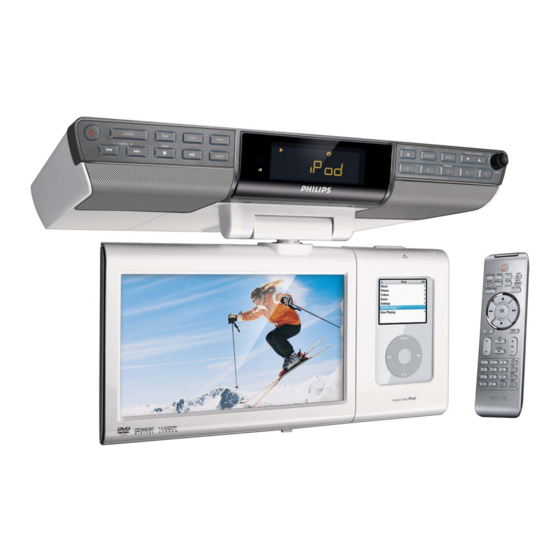

Système de divertissement avec
station d'accueil
Lecteur DVD/ Radio de Cuisine
à Téléviseur LCD

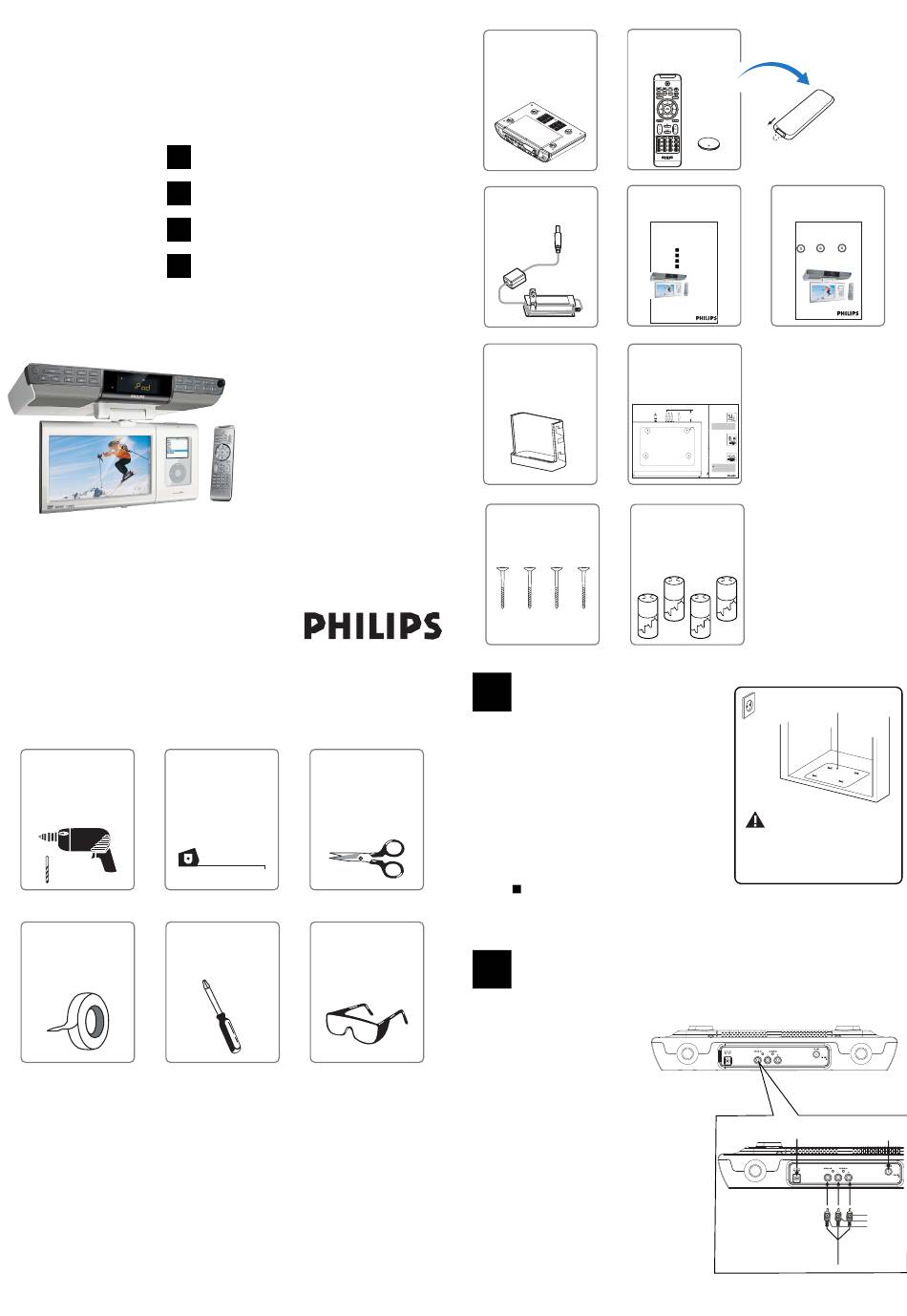

Mise en service rapide
1
2
3
4
Pour connaître toutes les fonctions en détail, lisez également
le Manuel d'utilisation.
Ce dont vous aurez également besoin
Ces outils (non inclus) vous aideront à monter l'appareil, comme indiqué dans la partie 3, Montage,
ainsi que sur le schéma.
Perceuse
électrique
Ruban adhésif
W
Préparation
Connexion
Montage
Utilisation
Ce Guide vous indique :
•
Les réglages de base pour
l'installation
•
comment installer votre appareil
•
comment lire un DVD
•
comment regarder la télévision sur
l'appareil
Ciseaux
Mètre
Tournevis Lunettes
de sécurité
324xxx
Qu'est dans la boîte?
DCD778
Lecteur DVD/
Radio de Cuisine à
Téléviseur LCD
adaptateur 12 V
CC avec support
6 adaptateurs pour
station d'accueil
iPod
4 Vis
Préparation
1
Pour un meilleur fonctionnement, installez
l'appareil aussi loin que possible de toute
nuisance sonore et source d'interférences
(telle qu'un frigidaire, un four à micro-ondes,
une lampe fluorescente, etc.)
a Choisissez un emplacement de montage à proximité
d'une prise murale.
b Utilisez le schéma de montage pour vérifier si
l'agencement et l'épaisseur du socle de votre
meuble de cuisine conviennent.
c Décidez dès à présent si vous souhaitez connecter l'ap-
pareil à d'autres équipements audio/vidéo.
2
( voir B )
Connexion
2
A
Connectez les accessoires fournis suiv-
ants sur leurs prises respectives à
l'arrière de l'appareil:
•
adaptateur 12 V CC
•
Déployez l'antenne FM torsadée
fixée à l'unité principale (l'unité dispose
d'une antenne AM intégrée
B
Other connections (cables not
included)
•
Pour la réception de la télévision sur
cet appareil, connectez une antenne de
téléviseur/un câble CATV (non fourni).
•
Pour une utilisation avec un magnétoscope ou
tout autre équipement audio/vidéo, connectez le câble des composantes et faites correspondre
les couleurs des connecteurs (AUDIO IN L/R, VIDEO IN) sur l'appareil.
PDCC-JH-0707
Télécommande
avec une pile
CR202
CR2025
Retirez le film de protection
Mise en service
Manuel
rapide
d'utilisation
Docking Entertainment System DCD778
Docking Entertainment System
DVD Kitchen Radio
DVD Kitchen Radio
with dock for iPod
with dock for iPod
Quick Start Guide
Thank you for choosing Philips.
1 Need help fast?
Preparation
Read your Quick Start Guide and/or
User Manual first for quick tips
2 that make using your Philips product
Connect it
more enjoyable.
If you have read your instructions
and still need assistance,
3
you may access our online help at
Mount it
www.philips.com/usasupport
4
Use it
This Guide shows you:
• basic installation setup
• how to install your unit
• how to play a DVD
• how you can watch TV on
the unit
For detailed operation of all the features, please also read the
User manual.
Schéma de
montage
Mount it
TV AUDIO IN VIDEO Ask a friend to help you mount the unit as it is quite heavy.
ANT R L IN DC
A
•
Cut the template to fit inside the cabinet. A Template
Recommended depth of cabinet • Align the template border marked "FRONT"
at the rear to allow for connections along the front edge of your cabinet.
• Use adhesive tape to fix the template.
2.5" •
Drill 1/4 inch holes (size X.X mm diameter, X
inch), as marked X on the template.
• Remove the template when you finish drilling.
Tip
– Use a nail to start each drill hole.
– Hold your drill firmly at 90o with the cabinet bottom and drill holes at
Use 1/4" low speed.
– Clear wood shavings.
drill
B
Using the spacers
B
On the spacers, there are 4 pairs of notch length Spacer
options. Depending on the thickness of you cabi-
net bottom (with/ without an overhang), these L (Low) L••H (4 heights)
notch lengths correspond to the 4 notch height in Arrow
the space holders, and allow you to adjust to the
best height to help you mount the unit.
• Measure the height of the cabinet bottom
and/overhang.
• Turn the spacer counterclockwise to determine
which of the 4 heights is most suitable: High • •
Low
•
Insert the spacers accordingly.
C
• Manually fasten the 4 screws down into the
spacer holder holes to mount your set. If the C
overhang is more than 1 1/4 inch, use longer
screws (not included).
Tip
To prevent damage to your set, do not use an electric drill
to secure screws when mounting!
– Hold the unit horizontally when installing it, since the CD tray may
open if the unit is shaken.
– Use the cable manager to manage excess power cord length.
4 pièces
d'écartement
a
Pour réduire le risque
d'incendie, ne placez aucun
appareil de cuisson ou de
chauffage au dessous de
l'appareil.
DC
DCD778
Philips vous remercie de
votre confiance. Gracias por escoger Philips
Besoin d'une aide Necesita ayuda
rapide? inmediata?
Les Guide d'utilisation rapide et Manuel de Lea primero la Guía de uso rápido o el
l'utilisateur regorgent d'astuces destinées à Manual del usuario, en donde encontrará
simplifier l'utilisation de votre produit Philips. consejos que le ayudarán a disfrutar
Toutefois, si vous ne parvenez pas à résoudre plenamente de su producto Philips.
votre probléme, vous pouvez accéder à Si después de leerlo aún necesita ayuda,
notre aide en ligne à l'adresse consulte nuestro servicio de
asistencia en línea en
www.philips.com/usasupport
www.philips.com/usasupport
Schéma
Template
b
TV
(jaune)
AUDIO-R (Red)
(blanc)
AUDIO-L (White)
(rouge)
VIDEO (Yellow)
