Connexions pour bi-amplification

A l'emploi d'une configuration bi-amplification, un amplificateur dédié est raccordé sur les bornes d'entrée LF (pour woofer) et sur les
bornes d'entrée HF (pour CST). Deux méthodes de connexion sont possibles, à savoir la "bi-amplification verticale" et la "bi-amplification
horizontale".
AVERTISSEMENT
Déposez les fiches coupe-circuit avant de raccorder les câbles d'enceintes pour connexions à bi-amplification ; faute de quoi
vous risqueriez d'endommager vos amplificateurs.

Bi-amplification verticale

Dans cette configuration, des amplificateurs stéréo identiques sont utilisés pour chaque enceinte. Un canal de chaque amplificateur entraîne
la section basses fréquences et l'autre canal la section hautes fréquences, comme illustré sur la Figure 4. Raccordez un jeu de câbles de
haut-parleur entre les bornes Channel 2 (ou 1) de l'amplificateur et les bornes d'entrée LF de haut-parleur (pour woofer). Ensuite, raccordez
l'autre jeu de câbles de haut-parleur entre les bornes Channel 1 (ou 2) de l'amplificateur et les bornes d'entrée HF de haut-parleur (pour CST).
Prenez bien soin de raccorder les deux câbles (+) sur les bornes (+) de l'amplificateur et les deux câbles (−) sur les bornes (−) de
l'amplificateur.
TAD Compact Evolution One

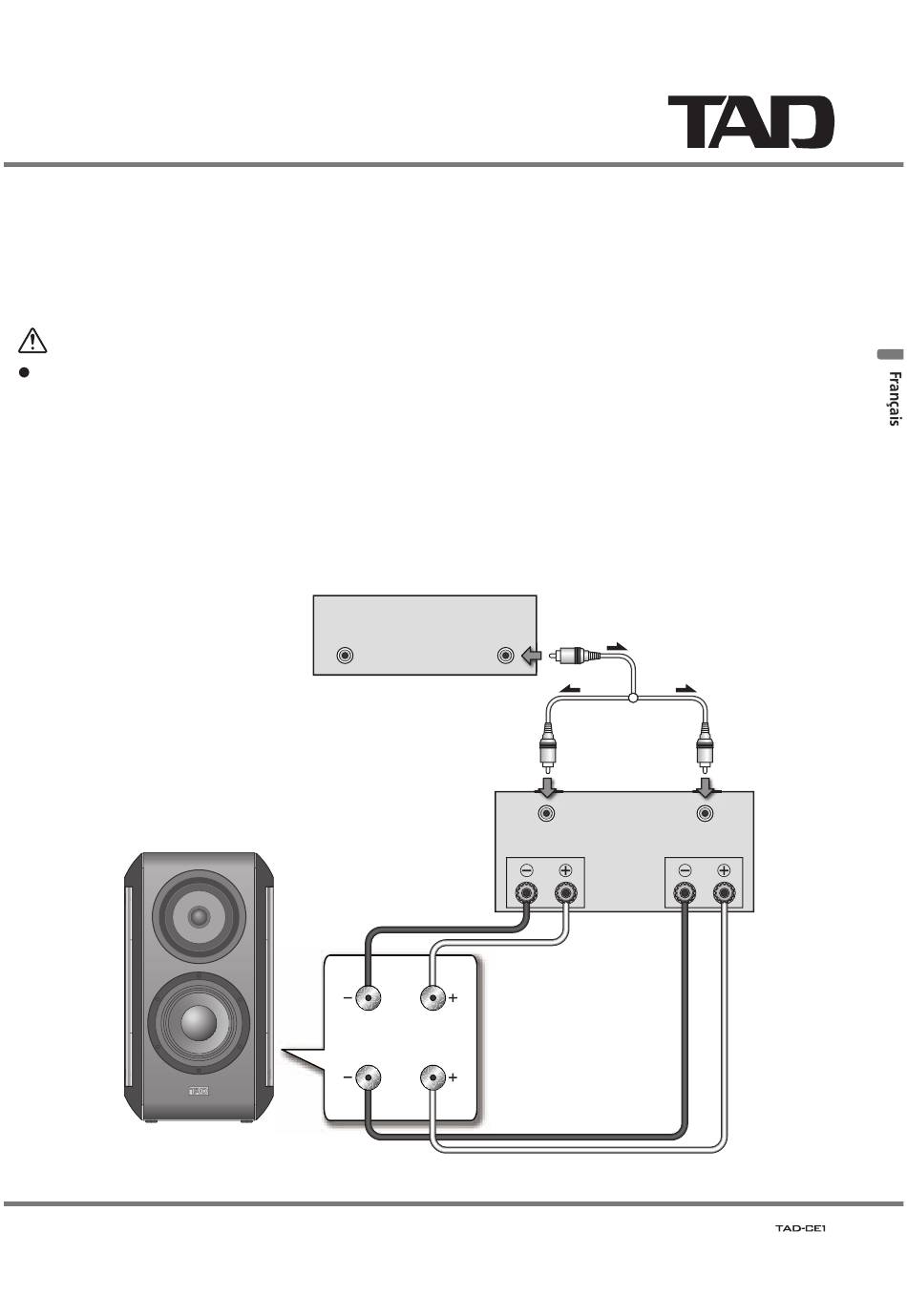

Figure 4. Connexion d'une enceinte TAD Compact Evolution One en un circuit bifilaire vertical
Pré-amplificateur
(arrière)
OUTPUT
OUTPUT
(un seul canal est indiqué)
HF
LF
Adaptateur "Y"
(non fourni)
Amplificateur
(arrière)
INPUT
SPEAKERS OUTPUT
Ch.1
Ch.2
Panneau des bornes
INPUT
9
