6.3.4 Installation d'un échangeur de chaleur pour système à eau glycolée
Kit hydraulique pour le
système de récupération
d'énergie ECOFLOW
FläktGroup PR-2009-0019-FR 2018-01/R9 • Sous réserve de modifications
comparez avec „Installation de composants de traitement d'air pour le refroidissement
/ le chauffage" à la page 41.
Standard :
– Pompe de circulation, vanne de sécurité, manomètre, vase d'expansion, deux robi-
nets d'isolement, robinet de remplissage et vidange, tubes de liaison, manchons de
raccordement,
– Livraison en tant qu'unité individuelle, la tuyauterie de liaison entre le kit hydraulique
et l'échangeur de chaleur sur site,
– Une distance de tuyauterie sur site de 20 m max. a été prise en compte dans la con-
ception.
Version extérieure :
– Pour l'unité de mélange double ECOFLOW,
– Comme la version standard, mais intégrée dans la centrale et entièrement rac-
cordée.
RISQUE D'ENDOMMAGEMENT DE L'APPAREIL !
Lors de la pose des tubes de liaison sur site, raccordez à contre-courant de l'air
par rapport au fluide caloporteur (eau / mélange eau-glycol).
4
Élément de
chauffage
Air soufflé
1
2

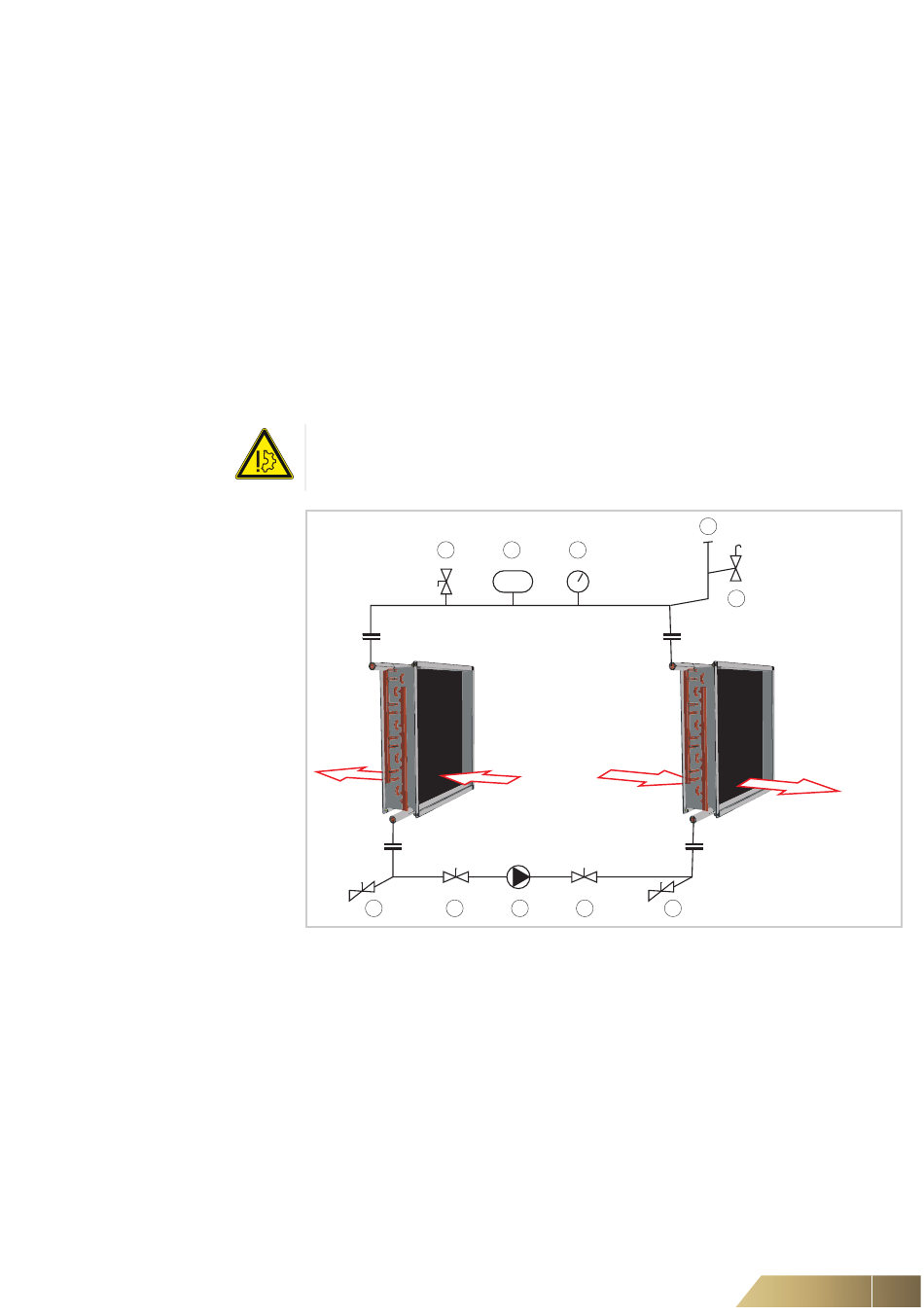

Fig. 6-7:
Exemple de raccordement: contre-courant de l'air vers le fluide caloporteur
1: Vanne de remplissage et vidange
2: Vanne d'arrêt
3: Pompe de circulation
4: Soupape de pression
5: Vase d'expansion à membrane
6: Manomètres
7: Embout de remplissage
8: Vanne de purge
5
6
Protection
antigel
3
2
1
Installation
7
8
Élément de re-
froidissement
Air rejeté
Prévoir
un bac à con-
densats
