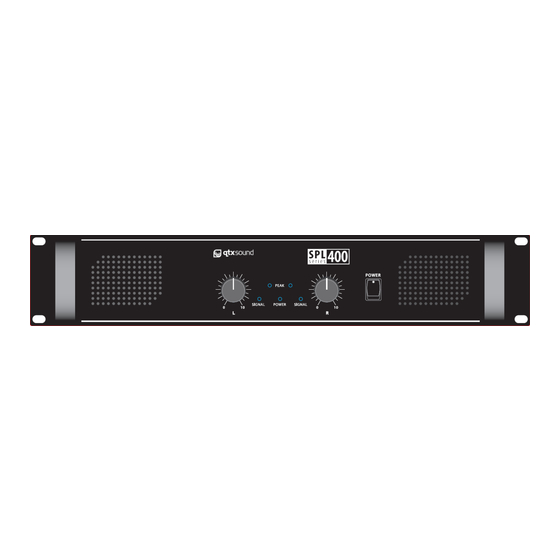

- Page 1 SPL SERIES Stereo Amplifiers Item ref: 178.788, 178.794, 178.797 User Manual / Gebruiksaanwijzing / Mode d’Emploi Gebrauchsanleitung / Manual de instrucciones...
-
Page 2: Safety Instructions
Thank you for purchasing this QTX SPL amplifier. Please read these instructions prior to use. Safety Instructions Hearing damage: Loudspeakers can generate high sound pressure levels (SPL) sufficient to cause permanent hearing • damage to listeners. Care should be taken to avoid prolonged exposure to SPL in excess of 85 dB. Make sure that the amplifier is switched off when the speaker cabinet is connected or disconnected. - Page 3 CONNECTIONS Firstly, check that the specifications of the amplifier are appropriate to the speaker cabinets being operated. Pay particular • attention to the power rating and impedance. Check if the amplifier is switched off before connecting speakers Please note the wiring polarity (+/-). Wires of the same colour must be connected to the same sign of every side i.e. the + •...
- Page 4 1. Mains Inlet IEC mains connector and fuse – connect to 220-250Vac mains, observing correct approved fuse rating • Ensure mains supply has an adequate ground (earth) connection • Ensure good condition of connected mains lead • Keep power switch in the “off” position when connecting or disconnecting mains lead •...
-
Page 5: Audio Connections
Setting Up In your sound reinforcement system, always switch on the amplifier after all the other equipment and always switch it off before anything else, if possible with the gain controls set at minimum: this will avoid annoying and sometimes dangerous signal peaks. Your amplifier can dissipate a lot of heat, be sure to install it in locations with ensure correct air circulations. - Page 6 Specifications SPL400 SPL500 SPL700 SPL1000 Max Output Power @ 4Ω 2 x 200W 2 x 250W 2 x 350W 2 x 500W Minimum Load Impedance 4Ω Inputs 3 x RCA + 3.5mm Outputs Left + Right 4mm binding posts (+/-) Input Sensitivity (0dB) 775mV Input Impedance...
-
Page 7: Veiligheidsinstructies
Hartelijk dank voor de aanschaf van deze SPL versterker. Neemt u a.u.b. een moment de tijd om deze handleiding zorgvuldig door te lezen. Veiligheidsinstructies Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. - Page 8 Plaats geen vloeistoffen en/of metalen objecten op de versterker, deze kunnen door de openingen vallen en kortsluiting veroorzaken. De behuizing wordt zeer warm, raak deze dan ook niet aan bij gebruik en direct na gebruik.. Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
- Page 9 1. INGANG KEUZE SCHAKELAAR 6. KANAAL B REGELAAR 2. MP3 INGANG 7. CLIP INDICATOR 3. KANAAL A REGELAAR 8. NETSCHAKELAAR 4. SIGNAAL LED 9. KANAALS EQ 5. AAN/UIT INDICATOR Acherzijde 1. NETENTREE INCL. ZEKERINGHOUDER 3. UITGANGEN (A + B) 2. INGANGEN (RCA) 4.
-
Page 10: Specificaties
1. Verbindt de luidsprekers (LET OP MINIMALE impedantie 4 Ohm) met de versterker. 2. Sluit de audio uitgang van de TV, Dvd-speler, Cd-speler, computer, mixer of een andere audiobron aan op de RCA –ingangen van deze versterker. Op de voorzijde kan nog een MP3 speler of andere audiobron dmv een 3.5mm jack plug aangesloten worden. -
Page 11: Consignes De Securité
Nous vous remercions pour l’achat de cet amplificateur SPL. Veuillez lire attentivement le mode d’emploi avant la première mise en service. CONSIGNES DE SECURITÉ • Protection de l’ouïe: Des haut-parleurs peuvent générer une pression acoustique très forte qui risque d’endommager l’ouïe des utilisateurs, du personnel et du public. Veillez à ce que la pression sonore ne dépasse jamais 85dB. -
Page 12: Connexions
CONNEXIONS Vérifiez tout d’abord les caractéristiques techniques de votre amplificateur afin de savoir s’il convient à votre enceinte, notamment en termes de puissance et d’impédance. Vérifiez si l’amplificateur est éteint avant de brancher l’enceinte. ATTENTION ! Les polarités (+ et –) doivent correspondre. Connectez les fils de la même couleur sur le même signe de chaque côté... -
Page 13: Fonctionnement
ARRIÈRE ALIMENTATION SECTEUR & PORTE-FUSIBLE CANAUX D’ENTRÉE (RCA) SORTIE CANAL A & B VENTILATAUR FONCTIONNEMENT 1. Branchez le système d’enceintes (charge Minimum 4 Ohms) d’une puissance suffisante sur les fiches de sortie de l’amplificateur. 2. Branchez la sortie du téléviseur, lecteur DVD, ordinateur, table de mixage (ou de toute autre source de signal appropriée) sur les fiches d’entrée de l’amplificateur. -
Page 14: Caracteristiques Techniques
CARACTERISTIQUES TECHNIQUES SPL400 SPL500 SPL700 SPL1000 Puissance de sortie max @ 4Ω 2 x 200W 2 x 250W 2 x 350W 2 x 500W Impédance de charge minimum 4Ω Entrée 3 x RCA + 3.5mm Sortie Bornier Left + Right 4mm terminal (+/-) Sensibilité... -
Page 15: Sicherheitshinweise
Herzlichen Glückwunsch zum Kauf unseres SPL Verstärkers. Vor der ersten Inbetriebnahme bitte sorgfältig diese Anleitung durchlesen. SICHERHEITSHINWEISE Gehörschäden: Lautsprecher können sehr hohe Schallpegel (SPL) erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehörschäden verursachen können. Achten Sie darauf, dass der Schallpegel nie 85dB übersteigt. -
Page 16: Beschreibung
ANSCHLÜSSE Prüfen Sie zuerst die technischen Daten Ihres Verstärkers, um sicherzugehen, dass er für die Box geeignet ist. Achten sie dabei besonders auf die Leistung und die Impedanz. Prüfen Sie, dass der verstärker ausgeschaltet ist und schließen Sie dann die Box an. ACHTUNG! Achten Sie auf die polarität (+/-). Schließen sie leiter mit derselben Farbe an beiden Seiten gleich an, also + am Verstärker mit dem + an der Box. - Page 17 RÜCKSEITE NETZANSCHLUSS & SICHERUNGSHALTER EINGÄNGE KANAL A & B (RCA) AUSGANG KANAL A & B VENTILATOR BETRIEB 1. Die Lautsprecheranlage (Mindestens 4 Ohms Last) mit ausreichender Leistung an die ausgangsklemmen des verstärkers anschließen 2. Den Ausgang des Fernsehers, DVD Spielers, Computers, Mischpults (oder eine andere geeignete Signalquelle) n die entsprechenden eingangsbuchsen des leistungsverstärkers anschließen.
-
Page 18: Technische Daten
• Den Verstärker immer an einer gut belüfteten Stelle aufstellen. • Vor schweren Erschütterungen schützen. • Niemals während des Betriebs die Lautsprecher anschließen oder abziehen. Das kann den Verstärker schwer beschädigen. TECHNISCHE DATEN SPL400 SPL500 SPL700 SPL1000 Max Ausgangsleistung bei 4Ω... - Page 19 Enhorabuena por la compra de nuestro amplificador SPL. Lea atentamente las instrucciones antes de usar el aparato. INSTUCCIONES DE SEGURIDAD Daños auditivos: Los altavoces pueden generar fácilmente altos niveles de presión acústica (SPL) suficientes • para causar daños auditivos permanentes a los artistas, equipo de producción y a los espectadores. Debería vigilarse de no exponerse prolongadamente a SPL que sobrepasen los 85dB.
-
Page 20: Panel Frontal
