Utilisation
Mesures du courant AC (True RMS)
AVERTISSEMENT: Pour prévenir tout risque d'électrocution, débranchez les fils d'essai de
l'appareil avant d'effectuer toute mesure de courant.
1) Réglez le commutateur de fonctions sur la gamme 400 mA, 4000 mA ou 30 A AC.
2) Appuyez sur la gâchette d'ouverture de la pince pour la refermer
entièrement autour d'un seul conducteur. Ne laissez aucun intervalle entre

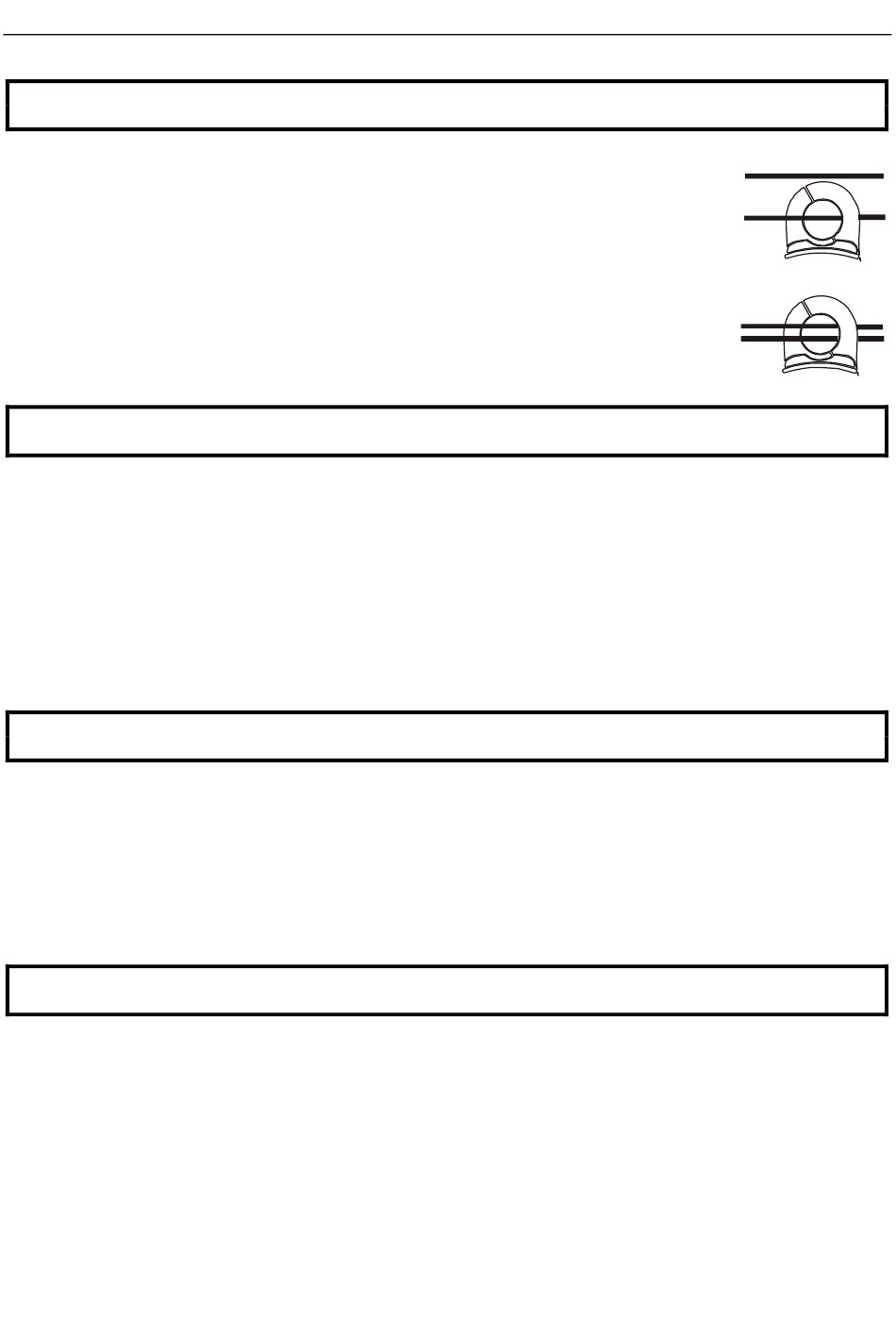

les deux mâchoires. Référez-vous au schéma à droite pour connaître la
manière appropriée de refermer la pince autour d'un seul conducteur.
3) Lisez la valeur du courant AC indiquée sur l'affichage numérique ou
l'affichage à graphique à barres de l'écran LCD.
Mesures de courant DC
AVERTISSEMENT: Pour prévenir tout risque d'électrocution, débranchez les fils d'essai de
l'appareil avant d'effectuer toute mesure de courant.
1) Réglez le commutateur de fonctions sur la gamme ou 30 A DC.
2) Appuyez sur la touche DCA pour réinitialiser l'écran de l'appareil.
3) Appuyez sur la gâchette pour ouvrir la pince de détection de courant.
4) Entourez l'intégralité du conducteur à mesurer. Ne laissez aucun intervalle entre les deux
moitiés de la pince.
5) Lisez la valeur du courant DC indiquée sur l'affichage numérique ou l'affichage à graphique à
barres de l'écran LCD.
Mesures de la tension AC (True RMS)
AVERTISSEMENT: Pour éviter tout risque d'électrocution ou d'endommagement de l'appareil,
n'effectuez aucune mesure de tension qui dépasse les limites maximales spécifiées.
1) Positionnez le commutateur de fonctions sur 400 V AC.
2) Branchez les fils d'essai à l'appareil comme suit : Le fil rouge à la borne « V » ; le fil noir à la
borne d'entrée COM.
3) Connectez les fils d'essai au circuit ou à l'appareil testé.
4) Lisez la valeur de la tension AC indiquée sur l'affichage numérique ou l'affichage à graphique à
barres de l'écran LCD.
Mesures de tension DC
AVERTISSEMENT: Pour éviter tout risque d'électrocution ou d'endommagement de l'appareil,
n'effectuez aucune mesure de tension qui dépasse les limites maximales spécifiées.
1) Positionnez le commutateur de fonctions sur 400 V DC.
2) Branchez les fils d'essai à l'appareil comme suit : Le fil rouge à la borne « V » ; le fil noir à la
borne d'entrée COM.
3) Connectez les fils d'essai au circuit ou à l'appareil testé.
4) Lisez la valeur de la tension DC indiquée sur l'affichage numérique ou l'affichage à graphique à
barres de l'écran LCD.
3
Yes
No
380942-EU-FR-V2.1-4/11
