Montage
5 Montage
5.1 Déballage de l'appareil
Ouvrez l'emballage et ôtez le couvercle
en styropor. Sortez l'appareil et vérifiez
s'il y a des dégâts dus au transport.
Outre les présentes instructions,
l'emballage contient aussi deux clés
emballées séparément servant à ouvrir
le couvercle de l'appareil.
5.2 Fixation de l'appareil
Choisissez soigneusement
l'emplacement de montage de
l'automate à prépaiement. Il doit être
parfaitement accessible pour
l'utilisateur, proche de l'alimentation
électrique et ne doit pas entraver
l'utilisation et le remplacement de
l'appareil raccordé. Lorsque vous avez
déterminé l'endroit idéal, procédez
comme suit:
1. Maintenez l'appareil contre le mur et
marquez l'emplacement du trou de
fixation supérieur.
2. Percez un trou de 6 mm à l'endroit
marqué, insérez une cheville de 6 et
placez une vis à tête ronde (4.5x30)
mais ne la serrez pas à fond.

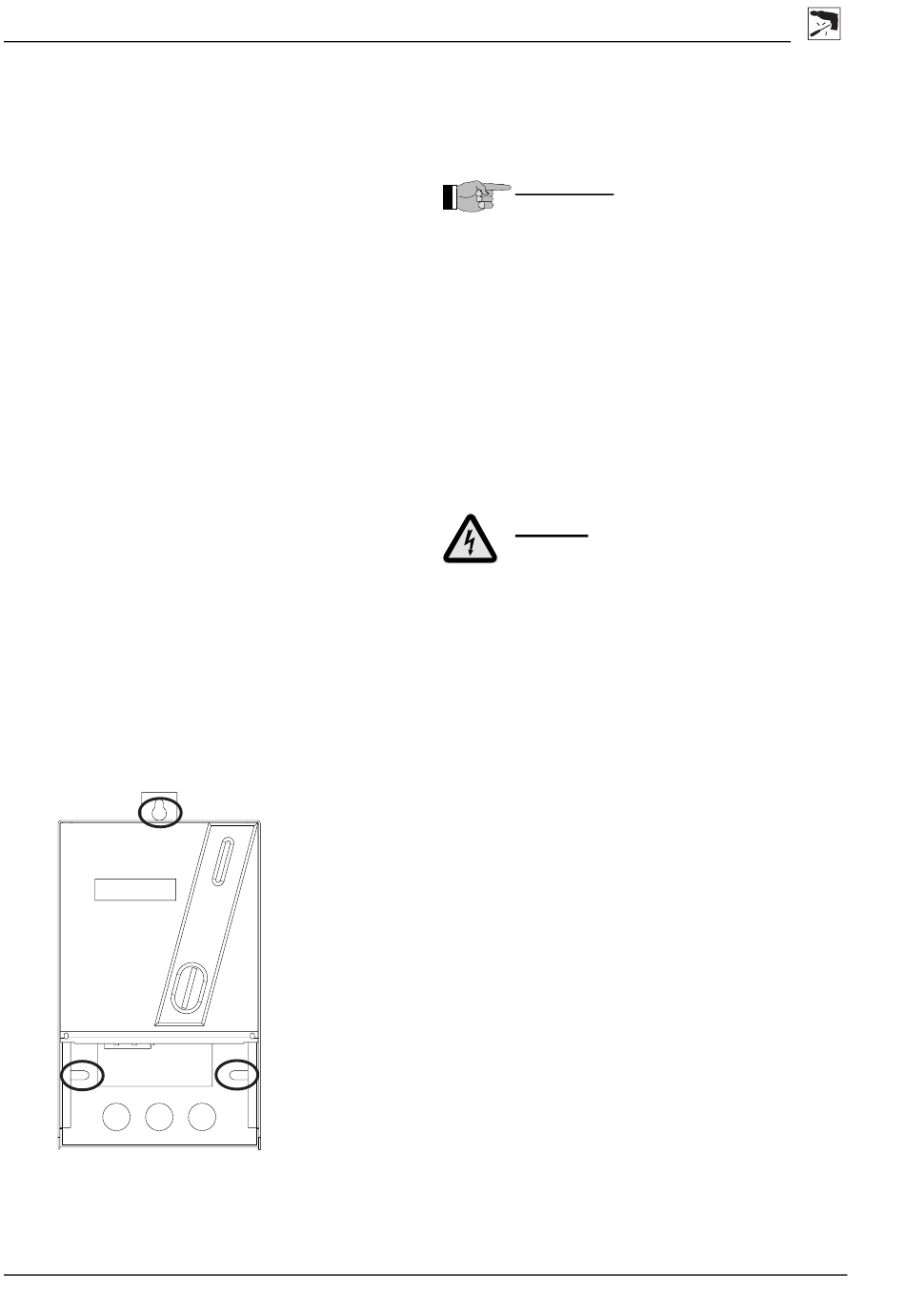

Ill. 7 Trous de fixation
3. Suspendez l'appareil à la vis de
fixation supérieure. Ouvrez le
12
couvercle et enlevez la cassette à
monnaie. Marquez ensuite
l'emplacement des deux autres vis
de fixation (trous longs).
4. Mettez les deux autres chevilles en
place, suspendez de nouveau
l'appareil à la vis de fixation
supérieure et fixez-le à l'aide de
deux autres vis à tête ronde.
5. Serrez alors la vis de fixation
supérieure.
5.3 Raccordements électriques
Les câbles électriques d'alimentation et
de l'appareil raccordé peuvent être
amenés à l'automate à prépaiement
depuis l'arrière ou depuis le bas. Selon
la variante choisie, enlever les
bouchons correspondants. Ces
bouchons peuvent être utilisés comme
passe-câble.
1. Percez un trou au milieu du
bouchon, au moyen d'un poinçon.
2. Insérez le bouchon sur le câble et
introduisez celui-ci dans l'appareil.
3. Enlevez l'isolation des conducteurs
sur env. 10 mm.
4. Raccordez l'alimentation et l'appareil
à commander sur les bornes
correspondantes (voir schéma en
appendice).
Version 1 / Avril 2002
Remarque
Eloignez l'appareil lorsque vous
percez. L'appareil est sensible aux
poussières.
Danger
Avant de raccorder l'alimentation
électrique, s'assurer que celle-ci
n'est pas sous tension.
L'appareil doit être alimenté
uniquement par une ligne
sécurisée par des fusibles, un
coupe-circuit automatique ou un
interrupteur principal.
