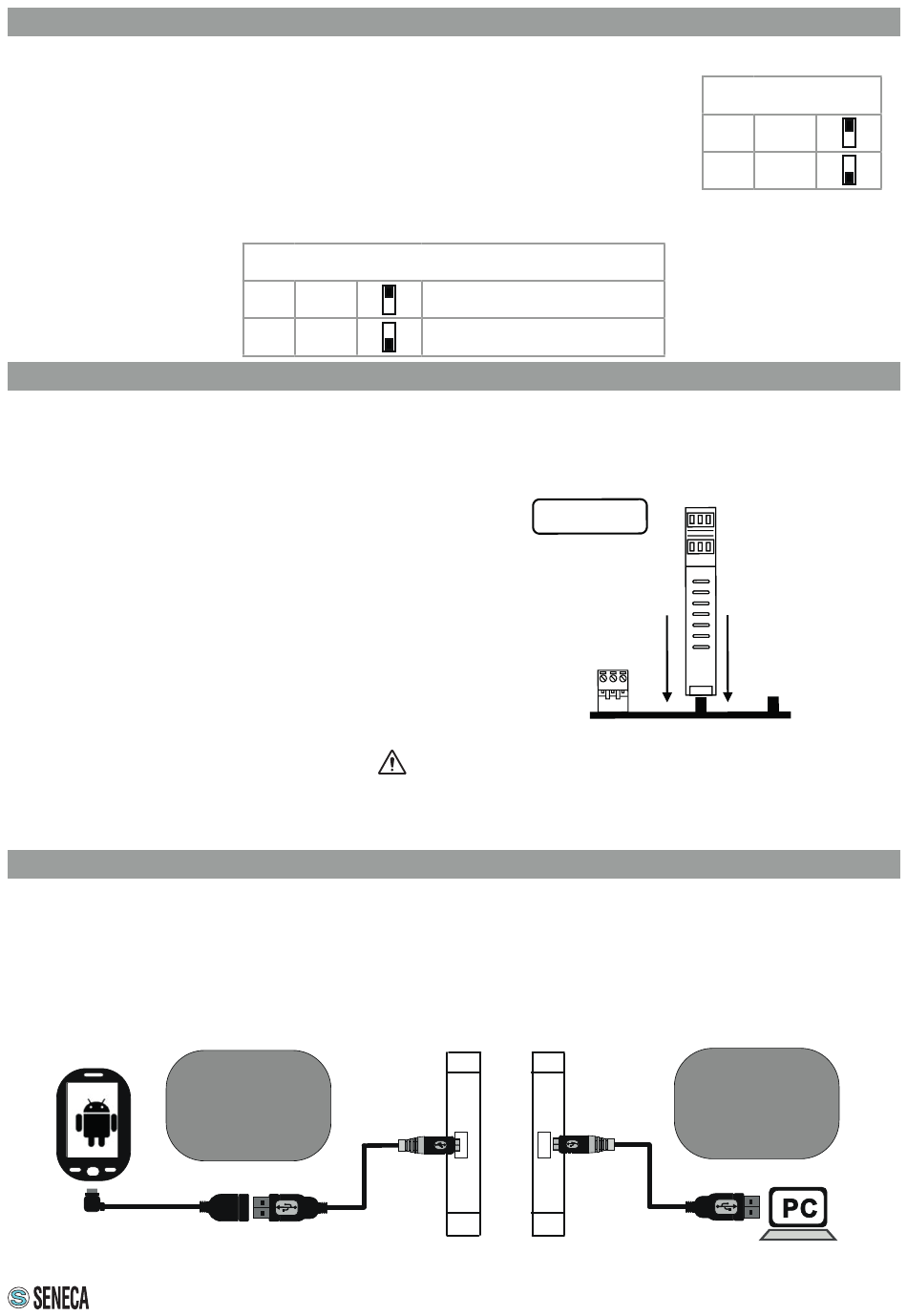

RÉGLAGE DES COMMUTATEURS
RÉGLAGES DES PARAMÈTRES D'USINE
Cette procédure renvoie l'IP à celle des paramètres d'usine (192.168.90.101) et les identifiants
d'accès au serveur Internet/Serveur FTP à l'utilisateur : admin et mot de passe : admin
1. Éteindre le module Z-KEY WIFI et placer sur ON les huit commutateurs DIP SW1
2. Allumer le module Z-KEY WIFI et attendre 10 secondes
3. Éteindre le module Z-KEY-WIFI et placer sur OFF les huit commutateurs DIP SW1
RÉGLAGE RS232/RS485 :
NORMES D'INSTALLATION
Le module a été conçu pour être monté à la verticale sur un guide DIN 46277. Pour que l'instrument fonctionne
correctement et dure longtemps, s'assurer que la ventilation est adéquate, en veillant à ce qu'aucun chemin de
câble ou autre objet ne bouche les fentes d'aération. Éviter de monter des modules au-dessus d'appareils qui
produisent de la chaleur. Il est conseillé de les monter dans la partie basse du tableau électrique.
Insertion dans le guide DIN
Comme illustré sur la figure :
1. Insérer le connecteur arrière IDC10 du module sur
un emplacement libre du guide DIN (l'insertion est
univoque car les connecteurs sont polarisés).
2. Pour fixer le module dans le guide DIN, serrer les
deux crochets situés de chaque côté du connecteur
arrière IDC10.
Il s'agit d'appareils de type ouvert destinés à être installés dans un boîtier/ panneau d'extrémité offrant une
PORT USB
Le module est conçu pour échanger des données selon les modes définis par le protocole MODBUS. Il dispose d'un
connecteur micro USB sur le panneau situé sur l'avant et peut être configuré grâce aux applications et/ou au logiciel.
Le port série USB utilise les paramètres de communication suivants : 115200,8,N,1
Le port de communication USB se comporte exactement comme les ports série, sauf pour les paramètres de
communication.
Pour davantage d'informations, veuillez consulter le site www.seneca.it/products/z-key-wifi
CU
-A
-
MICROO TG
Vérifier que l'appareil concerné figure dans la liste des produits supportés par l'application Easy Setup APP dans le « store ».
configuration RS232 ou RS485 sur les bornes 10 -11 -12 (port série 2)
1
ON
0
OFF
protection mécanique et une protection contre la propagation du feu.
Configurazione
Configuration à
l'aide de l'APPLI
tramite APP
Android
Android
CU
-A-
-
SW2
ACTIVATION RS232
ACTIVATION RS485
Guide DIN
Guida DIN
ATTENTION
MICROB
Inserimento nella
Insertion dans le
guida DIN
guide DIN
Configurazione
Configuration à
l'aide du logiciel
software PC
CU
-A-
MICROB
LÉGENDE
1
ON
0
OFF
MODULE
MODULO
tramite
sur PC
4/7
