Vectron POS Modular Manuel Utilisateur page 23

Vectron POS Modular

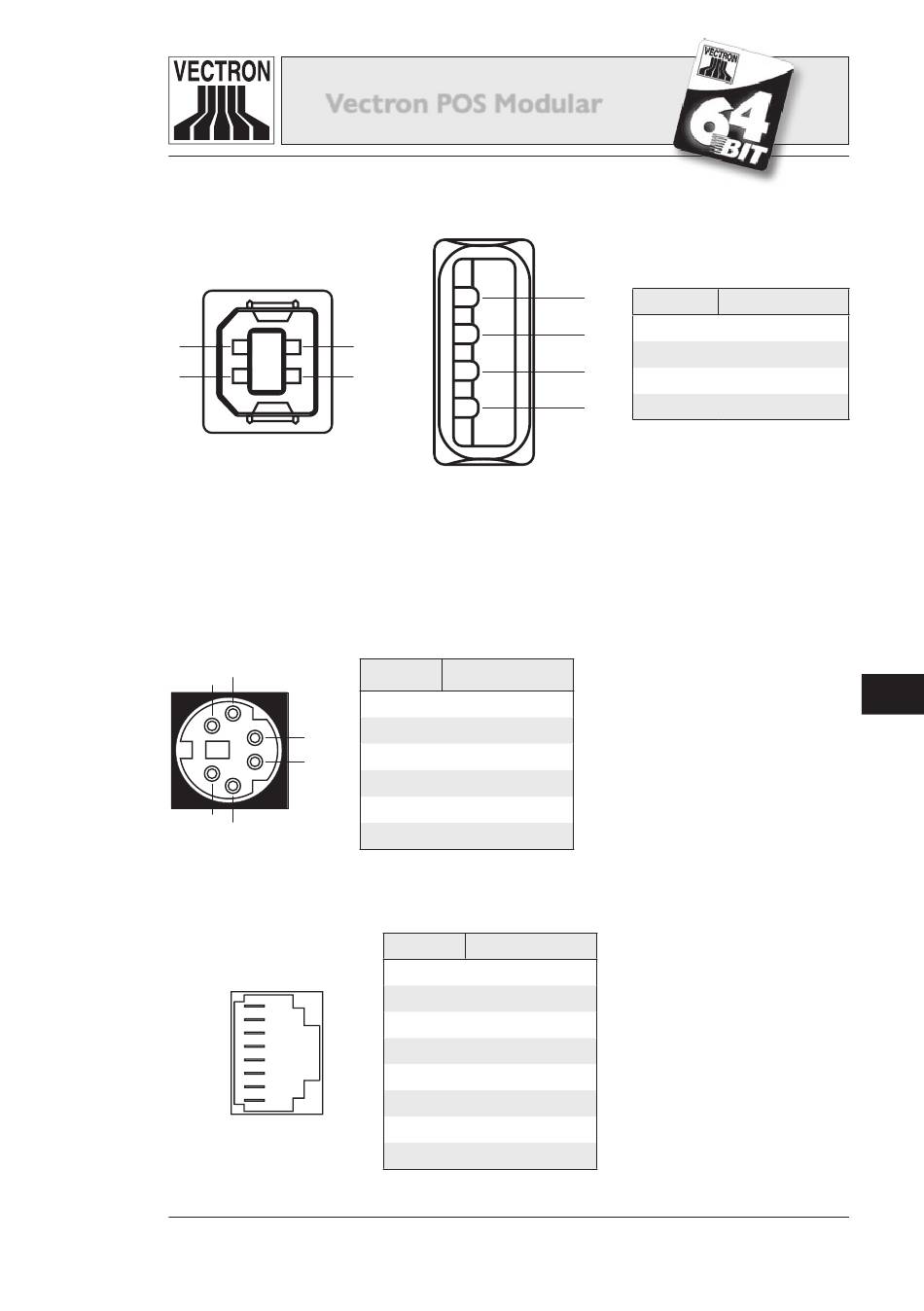

Ports USB
1
2
Fonction USB
Interface PS/2 (clavier PC et souris)
3
5
1
2
6
4
Interface réseau 10/100BaseT (RJ-45)
8 .
.
.
1
4
3
USB Host
BROCHE Affectation
1 KeyData
2 MouseData
3 GND
4 + 5V
5 KeyClock
6 MouseClock
BROCHE Affectation
1 TD+
2 TD-
3 RD+
4 n/c
5 n/c
6 RD-
7 n/c
8 n/c
4 BROCHE Affectation
1 VBUS
3
2
2
3
4
1
23
D-
D+
GND
Modular
FR
