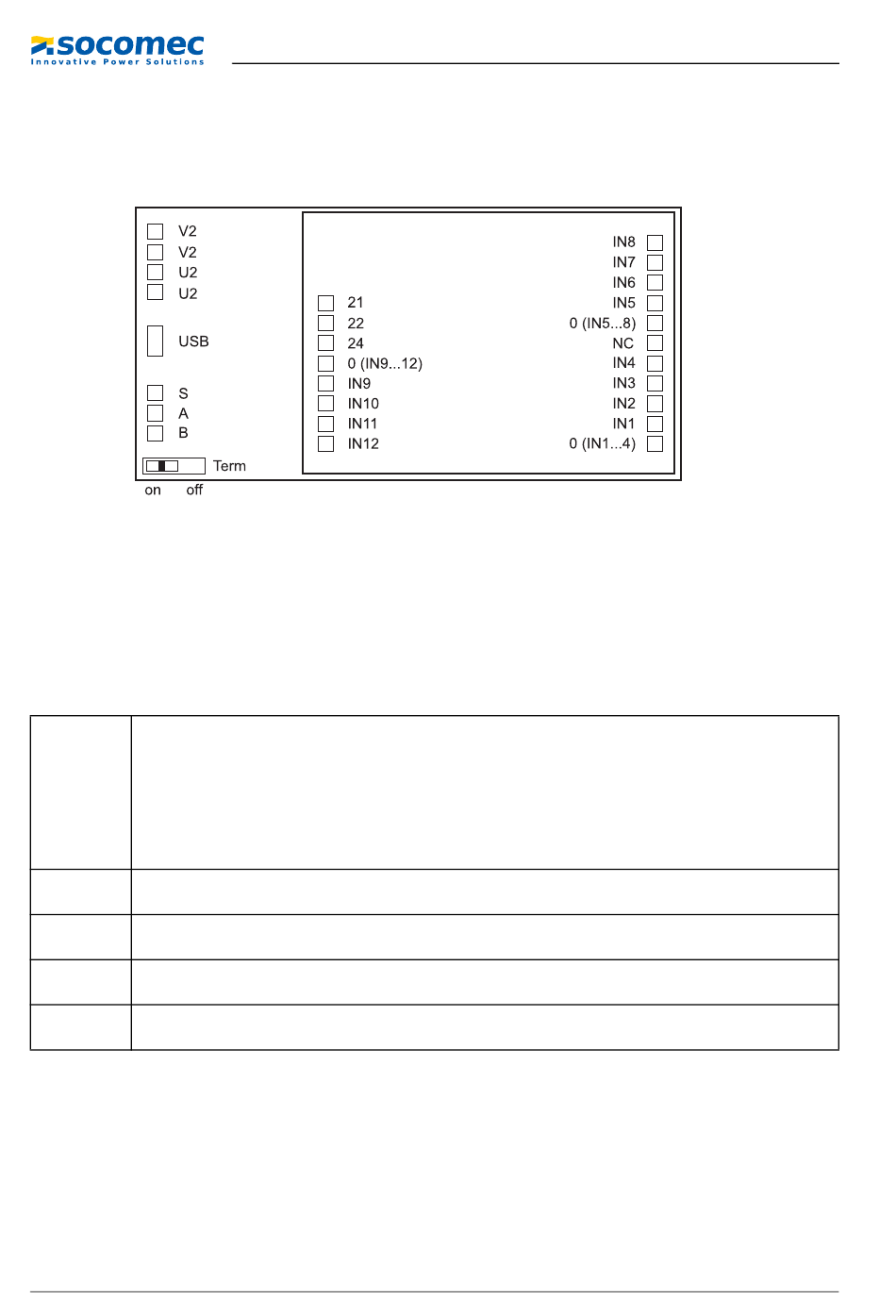

4.2.3 Affectation des connecteurs
Les connecteurs se trouvent au dos de l´appareil.
4.2.3.1
RA780L
La version RA780L ne comprend qu´un bornier puisqu´elle reçoit tous les messages via
le bus ISOM. Elle reçoit ces messages par exemple via le HL765, un RA780, via le module
convertisseur SMI47x, via le DLD... ou via le DLRD...
Tension d´alimentation US :
Raccordement en boucle pour la tension d´alimentation U
U2, V2
Attention : assurez-vous que l´alimentation en tension des RA780 soit
isolée par rapport au PE. Sinon, si un PC est connecté sur une interface
USB, les RA780 et le PC peuvent être endommagés.
USB
interface USB Câble : connecteur USB de type A sur connecteur USB de type B.
S
Blindage du bus ISOM et de l´interface USB.
A,B
Bus ISOM
Term
Résistance de terminaison du bus ISOM, commutable
24
Montage et branchement
.
S
NT 874 640 B
