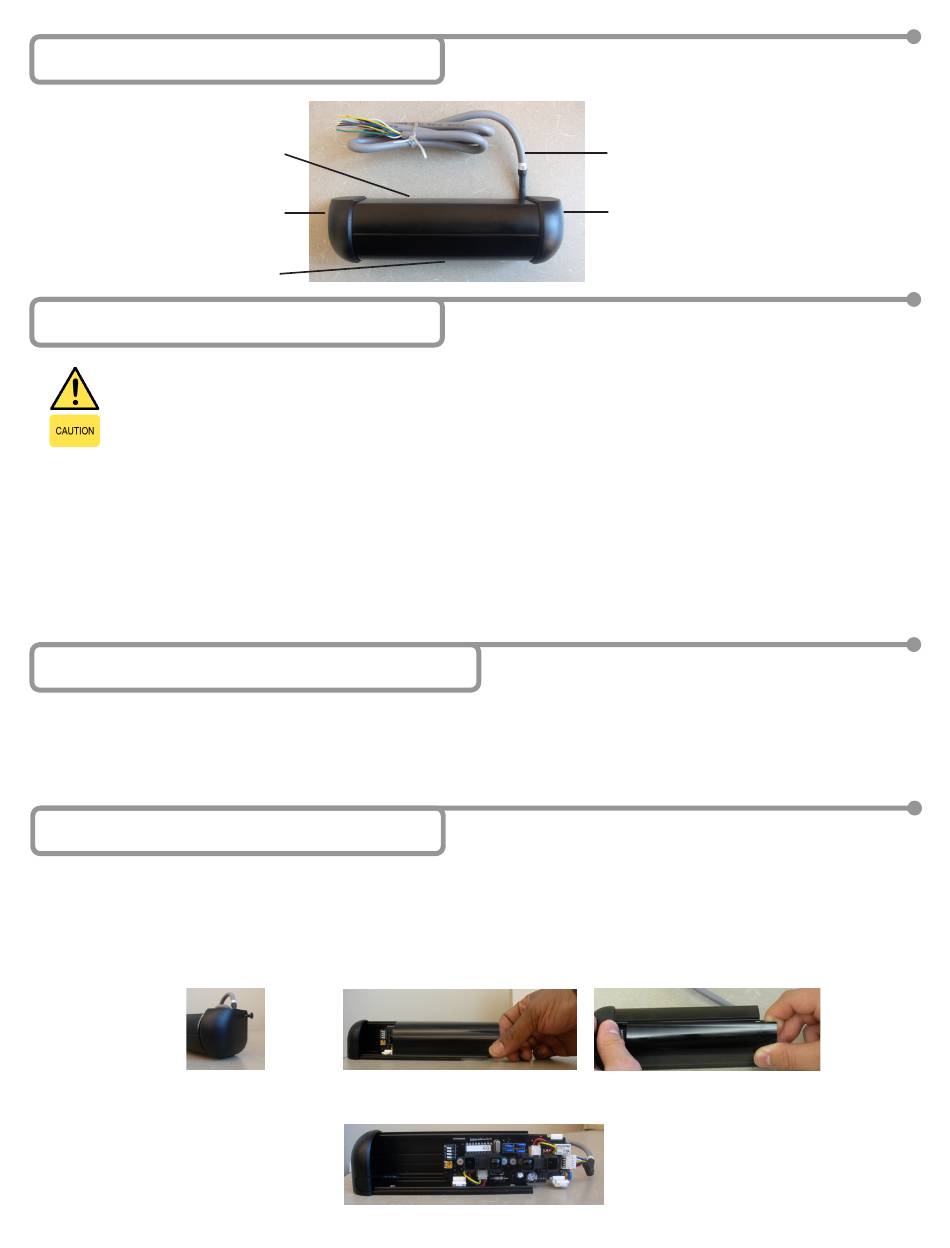

3 ID de composant
CAPUCHON EXTRÉMITÉ GAUCHE
4 Précautions
Coupez toute alimentation allant au linteau avant de commencer toute procédure de câblage.
Gardez un environnement propre et sécuritaire lorsque vous travaillez dans des zones accessibles au public.
Soyez toujours attentif à la circulation piétonnière autour de la zone de la porte.
Arrêtez toujours la circulation piétonnière à travers la porte lorsque vous effectuez des tests qui pourraient causer des
réactions inattendues de la porte.
Décharge électrostatique : Les cartes de circuit imprimé sont vulnérables aux dommages causés par une décharge
électrostatique. Assurez-vous de dissiper la charge de votre corps avant de manipuler tout circuit imprimé.
Vérifiez toujours l'emplacement de tout le câblage avant de remettre l'alimentation pour vous assurer que les pièces mobiles
de la porte ne touchent à aucun fil, ce qui pourrait endommager l'équipement.
Assurez-vous de la conformité à toutes les normes de sécurité applicables (p.ex., ANSI A156.10) lorsque l'installation est complétée.
N'essayez PAS d'effectuer une réparation interne du détecteur. Tous les remplacements ou les réparations de composants
doivent être effectués par BEA, Inc. Un désassemblage ou une réparation non autorisé :
1. Pourrait mettre en péril la sécurité du personnel et pourrait exposer quelqu'un à un risque de décharge électrique.
2. Pourrait nuire à la performance sécuritaire et fiable du produit et entraînera une invalidité de la garantie du produit.
5 Vérification avant installation
1.
Lorsque vous vous préparez à connecter plusieurs dispositifs ensemble pour configurer un système, il est préférable de s'assurer du fonctionnement
adéquat de chaque dispositif de façon indépendante avant de commencer afin de faciliter le dépannage plus tard en cas de défectuosité.
2.
Assurez-vous d'avoir la bonne tension et une stabilité de ligne avant d'installer tout équipement. Lors de l'application d'équipement à une
nouvelle installation au moyen de nouveaux circuits d'alimentation électrique, assurez-vous toujours d'avoir la bonne tension de ligne et
que celle-ci est stable. N'oubliez pas de couper le courant après cette vérification et avant d'effectuer tout câblage dans le système.
6 Installation mécanique
Remarque : Le R2E-100 et les dispositifs qui y sont connectés doivent être montés à l'intérieur d'un endroit protégé conforme à UL294/ULC-S319.
Effectuez les opérations suivantes pour préparer le R2E-100 à être installé sur le linteau :
1.
Retirez uniquement le capuchon d'extrémité droite du R2E-100 (Figure 1) Il est fixé par une vis cruciforme.
2.
Retirez la lentille du R2E-100 en la faisant coulisser simplement par l'extrémité droite du boîtier de 1/4 po puis en la tirant doucement hors
du boîtier (Figure 2).
1
3.
Glissez le circuit imprimé et les pinces de plastique hors du boîtier et mettez-les de côté (Figure 3)
Page 2 de 9
BOÎTIER
LENTILLE
2
3
CÂBLE DE 4 PIEDS
CAPUCHON EXTRÉMITÉ DROITE
75.5644.08 20160316
