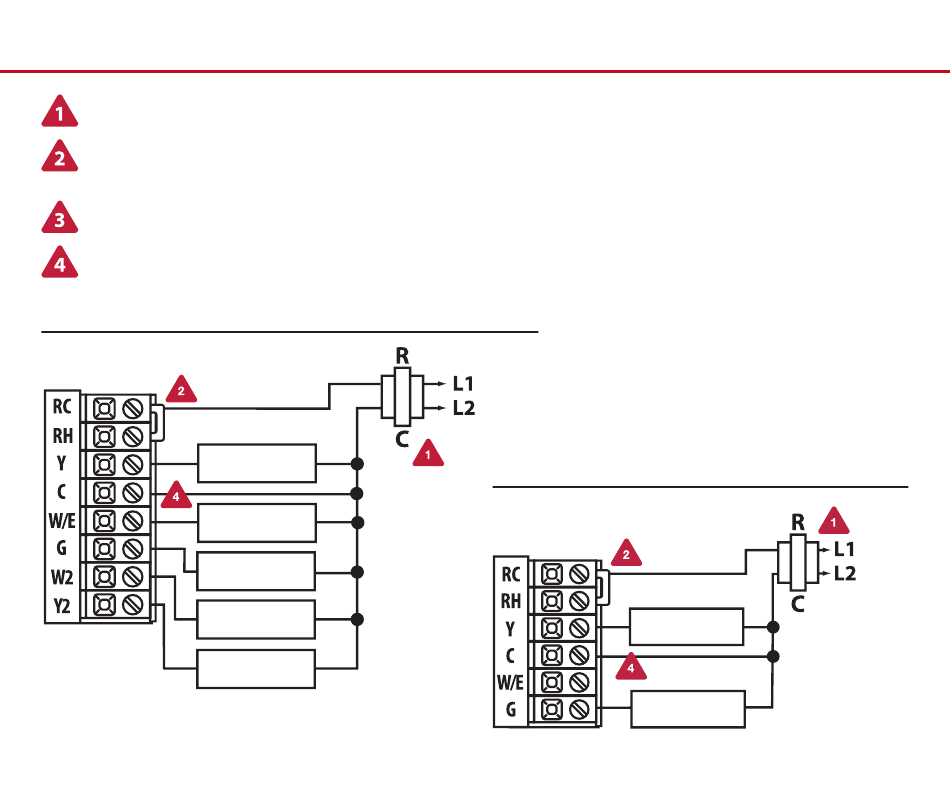

SCHÉMAS DE CÂBLAGE
Alimentation électrique
Cavalier installé en usine. Enlever uniquement lors de l'installation sur
des systèmes à 2 transformateurs
Utiliser les bornes O ou B pour le robinet inverseur
Branchement du fil neutre de 24 V CA
Système classique 2H/2C : 1 transformateur
COMPRESSEUR
CHAUFFAGE
VENTILATEUR
CHAUFFAGE 2
COMPRESSEUR 2
8
RELAIS
RELAIS
RELAIS
RELAIS
RELAIS
(SOUS
TENSION)
Système classique de refroidissement
seul avec ventilateur
COMPRESSEUR
VENTILATEUR
RELAIS
RELAIS
(SOUS
TENSION)
