Juin 2011
6. Installation
Après avoir sorti l'appareil de l'emballage, vérifier visuellement son état général. Conserver l'emballage
quelques jours.
a.
Emplacement
Placer l'appareil sur une surface plane, horizontale, stable et adaptée au poids de l'appareil.
Pour travailler avec aisance, laisser 50cm d'espace de chaque côté de l'appareil et 20cm derrière.
b. Connexion au réseau électrique
Sélectionner une prise de courant proche de l'appareil et adaptée à sa puissance. Utiliser le câble d'alimentation
fourni ou un autre présentant les mêmes caractéristiques.
Pour assurer la sécurité de l'utilisateur, la prise de courant doit être reliée à la terre.
Avant de brancher l'appareil, vérifier que la tension et la fréquence du réseau électrique coïncident bien avec
celles indiquées sur l'étiquette des caractéristiques de l'appareil.
En cas de changement de la fiche électrique de la prise, prendre en compte les éléments suivants :
7. Fonctionnement
a.

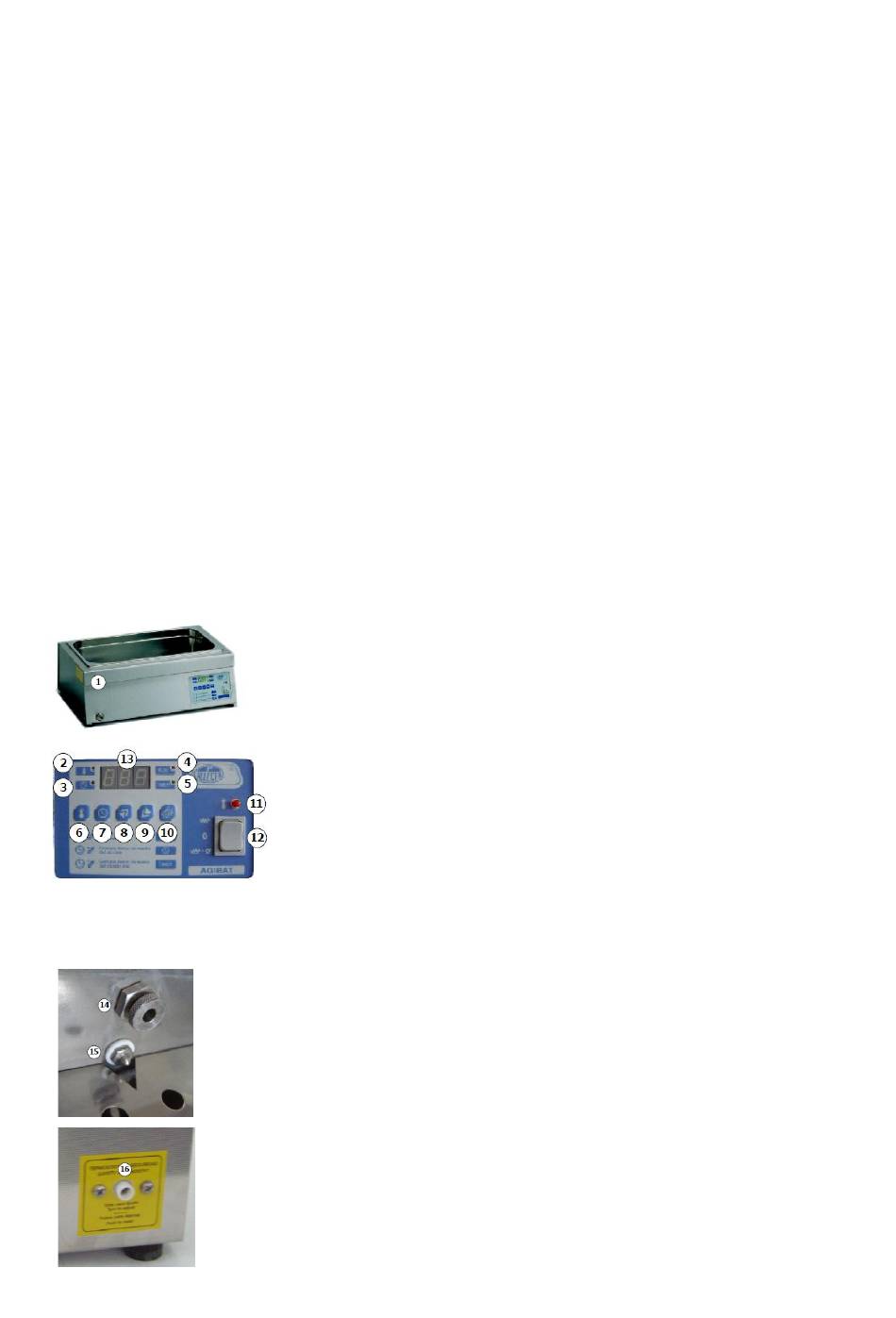

Identification des éléments
Câble bleu :
Câble marron :
Câble jaune et vert :
1 : Robinet de vidange
2 : Témoin lumineux de sélection de température
3 : Témoin lumineux de sélection de temps de fonctionnement
4 : Témoin lumineux de fonctionnement
5 : Témoin lumineux de programmation de mise en marche
6 : Touche de sélection de température
7 : Touche de sélection de temps
8 : Touche d'augmentation de valeur
9 : Touche de diminution de valeur
10 : Touche marche/arrêt
11 : Témoin lumineux d'alarme du thermostat de sécurité
12 : Interrupteur général / Sélection de fonctionnement avec agitation ou non
13 : Ecran
14 : Ecrou d'ajustement du débit d'agitation
15 : Sonde de température / Capteur de niveau d'eau
16 : Bouton de réarmement du thermostat de sécurité
- 4 -
Neutre
Phase
Terre
