Installation
1.
Installation de l'équipement: se référer au schéma de câblage et fixation ci-dessous.
2.
Raccorder le connecteur DALI sur le borniez a l'arrière du détecteur.
3.
Mettre l'unité sous tension.
4.
S'assurer que les charges commutent lorsqu'un mouvement est détecté:
- utiliser la télécommande 307 IR pour passer le capteur en mode test de passage.
- quand un mouvement est détecté en mode test de passage, la LED rouge du capteur clignote.
5.
Si les charges commutent après détection , il faudra par défaut 20 minutes (sans détection) pour que les charges s'éteignent.
6.
Utiliser la Télécommande 307IR pour modifier la sensibilité du capteur: Cela modifie la zone de détection.
7.
Les temporisation par défaut de mise à On, du temps de sortie et de transition peuvent être modifiés en utilisant le système
d'éclairage Helvar et son logiciel de contrôle Designer ou DIGIDIM Toolbox.
Recommandation d'installation
Positionner la cellule de façon que les occupants du local soient normalement dans la zone de détection.
Ne pas installer la cellule à moins de 1m de tout équipement d'éclairage, de chauffage ou ventilation.
Ne pas fixer la cellule sur une surface instable ou vibrante.
Installer l'unité aussi loin que possible de surfaces métalliques.
Le diagramme de détection illustré est basé sur une hauteur de montage de 2,8 m.
Une hauteur de montage plus faible réduit la portée de la zone de détection.

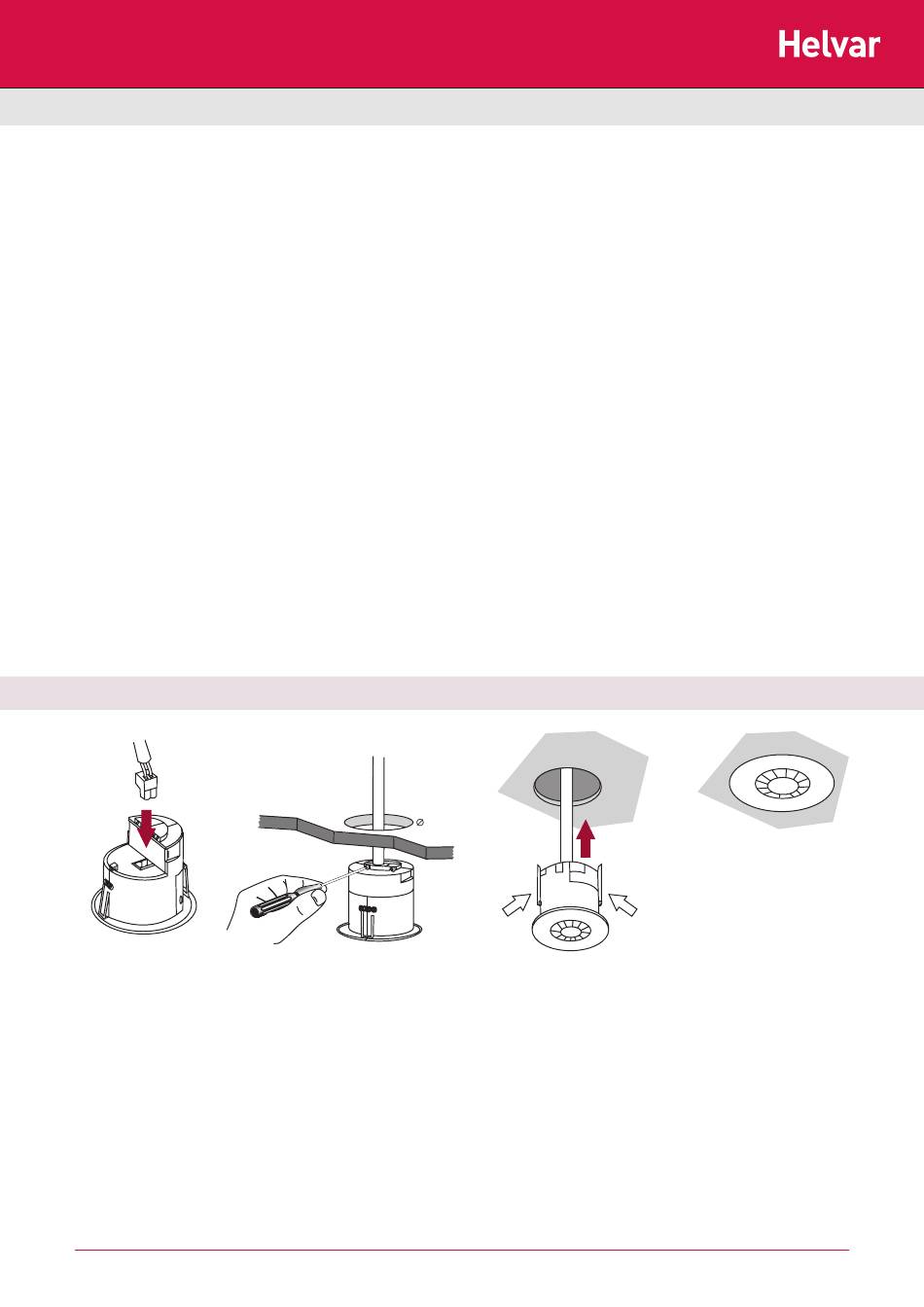

Connexion et Montage
1.
Helvar 313 Détecteur de Profil Bas à Hyperfréquence: Guide d'installation
2.
Serre-câble
64 mm
3.
AVERTISSEMENT
Faire attention pendant
le pliage des ressorts en
installant l'unité.
4.
2
