Fronius String Control 250/30 DCD DF Instructions De Service
Sommaire des Matières pour Fronius String Control 250/30 DCD DF

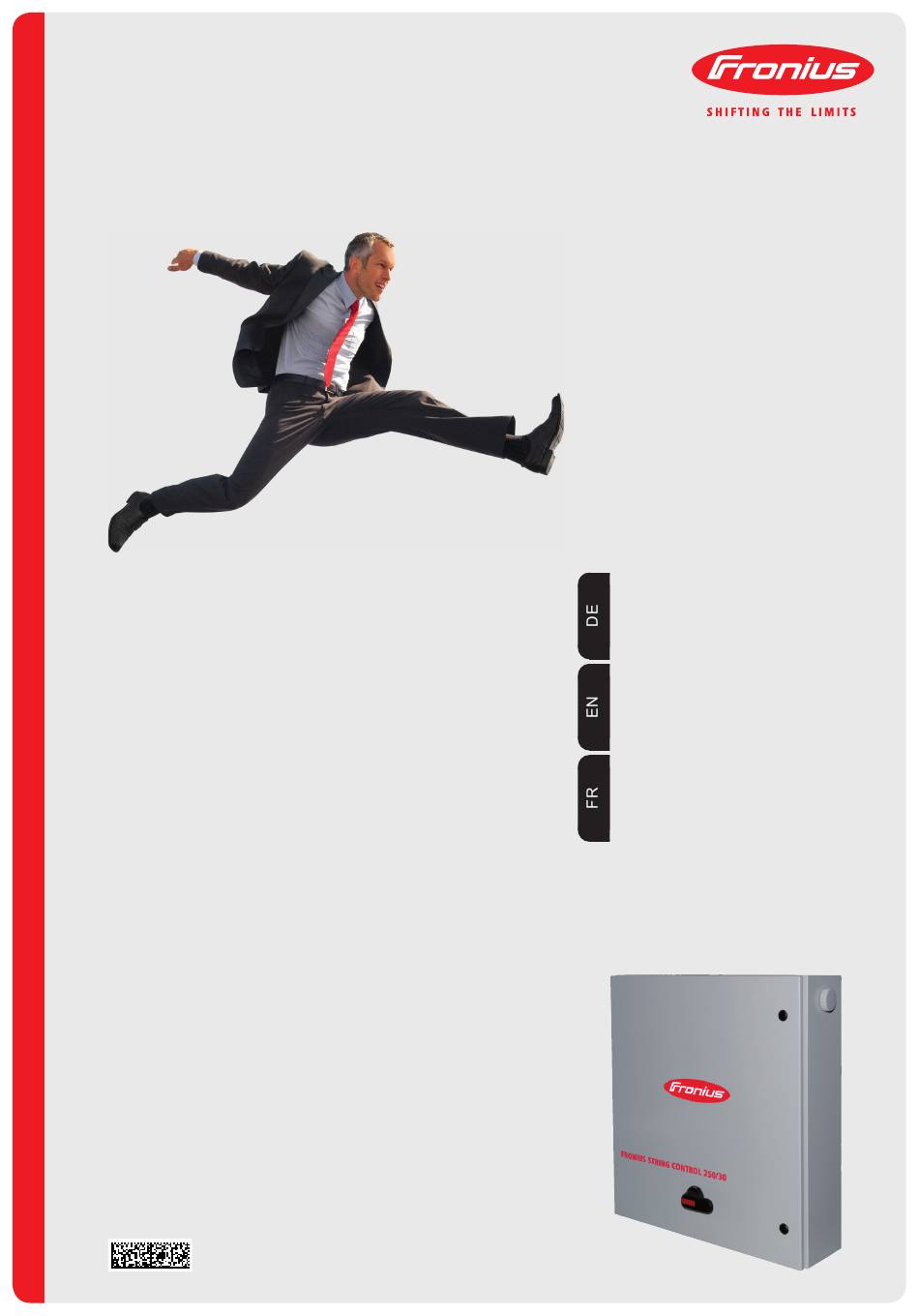

- Page 1 / Battery Charging Systems / Welding Technology / Solar Electronics Bedienungsanleitung Fronius String Control 250/30 DCD DF Anlagenüberwachung Operating Instructions System monitoring Instructions de service Surveillance des installations 42,0410,1892 002-30082013...
-
Page 89: Cher Lecteur
Nous vous remercions de la confiance que vous nous témoignez et nous vous félicitons d'avoir acquis ce produit Fronius de haute qualité technique. Les présentes Instructions de service doivent vous permettre de vous familiariser avec ce produit. Par une lecture atten- tive, vous apprendrez à... - Page 91 Choix de l'emplacement........................101 Monter le Fronius String Control 250/30 DCD DF ................101 Monter les raccords vissés métriques sur le Fronius String Control 250/30 DCD DF ....... 103 Généralités............................103 Ordre recommandé de mise en place des raccords vissés métriques ..........103 Monter les raccords vissés métriques sur le Fronius String Control 250/30 DCD DF ......
- Page 92 Exemple de configuration ........................113 Sécurité..............................113 Raccorder le câble de communication de données RJ45 au Fronius String Control 250/30 DCD DF . 114 Raccorder des câbles de communication de données multibrins au Fronius String Control 250/30 DCD DF ..............................
-
Page 93: Consignes De Sécurité
Consignes de sécurité Explication des DANGER ! Signale un risque de danger immédiat. S'il n'est pas évité, il peut en- consignes de sé- traîner la mort ou des blessures graves. curité AVERTISSEMENT ! Signale une situation potentiellement dangereuse. Si elle n'est pas évitée, elle peut entraîner la mort ou des blessures graves. -
Page 94: Utilisation Conforme À La Destination
Utilisation confor- Cet appareil est exclusivement destiné à une utilisation dans le cadre d'un em- me à la destina- ploi conforme aux règles en vigueur. tion Toute autre utilisation est considérée comme non conforme. Le fabricant ne saurait être tenu pour responsable des dommages consécutifs. Font également partie de l'emploi conforme la lecture attentive et le respect de toutes les indications et de tous les avertissements de sécurité... -
Page 95: Classification Cem Des Appareils
Classification Les appareils de la classe d'émissions A : CEM des appa- ne sont prévus que pour une utilisation dans les zones indus- reils trielles peuvent entraîner dans d'autres zones des perturbations de rayonnement liées à leur puissance. Les appareils de la classe d'émissions B : répondent aux exigences d'émissions pour les zones habitées et les zones industrielles. -
Page 96: Marquage De Sécurité
Marquage de Les appareils portant la marque CE répondent aux exigences essentielles de sécurité la directive basse tension et compatibilité électromagnétique. Pour plus d'in- formations, consulter l'annexe ou le chapitre « Caractéristiques techniques » de votre documentation. Élimination Ne pas jeter cet appareil avec les ordures ménagères ! Conformément à la di- rective européenne 2002/96/CE relative aux déchets d'équipements électri- ques et électroniques et sa transposition dans le droit national, les équipements électriques usagés doivent être collectés de manière séparée et... -
Page 97: Généralités
10 à 30 chaînes de modules solaires au maximum peuvent être rassemblées à l'entrée du Fronius String Control 250/30 DCD DF, ce qui permet en sortie de réduire à une ligne prin- cipale DC+ et DC-. -
Page 98: Livraison
Dans le cas où une protection contre les surtensions de type 1 ou de type 2 serait souhai- tée, celle-ci peut être placée dans le Fronius String Control 250/30 DCD DF, sur le rail de montage prévu à cet effet. -
Page 99: Avertissements Sur L'appareil
Avertissements Des symboles de sécurité et des avertissements sont appliqués sur le Fronius String Con- sur l'appareil trol 250/30 DCD DF. Ces avertissements et symboles de sécurité ne doivent être ni retirés, ni recouverts. Ils permettent de prévenir les erreurs de manipulation pouvant être à l'origine de graves dommages corporels et matériels. -
Page 100: Description De L'appareil
Description de l'appareil - Boîtier (10) (11) (12) Fronius String Control 250/30 DCD DF - Vue inclinée Fronius String Control 250/30 DCD DF - Vue du des- du dessus sous Pos. Désignation Boîtier Éclisse de montage supérieure... -
Page 101: Description De L'appareil - Intérieur De L'appareil
Uniquement nécessaire en cas d'utilisation optionnelle d'un bloc d'alimentation de rail normalisé. IMPORTANT ! Les raccords vissés métriques et aveugles ne sont pas montés sur le Fronius String Control 250/30 DCD DF, mais joints à la livraison. Description de l'appareil - Inté-... - Page 102 Bornes de raccordement avec porte-fusibles pour câble DC 'IN' Section de câble monobrin 2,5 - 25 mm² Section de câble multibrins 2,0 - 16 mm² Canal de mesure 1 Canal de mesure 2 Canal de mesure 3 Canal de mesure 4 Canal de mesure 5 (10) Rail normalisé...
-
Page 103: Monter Le Fronius String Control 250/30 Dcd Df
En fonction du support de pose, divers types de chevilles et de vis sont nécessaires pour villes et des vis le montage du Fronius String Control 250/30 DCD DF. C'est la raison pour laquelle les che- villes et les vis ne sont pas comprises dans la fourniture du Fronius String Control 250/30 DCD DF. -
Page 105: Monter Les Raccords Vissés Métriques Sur Le Fronius String Control 250/30 Dcd Df
Monter les raccords vissés métriques sur le Fronius String Control 250/30 DCD DF Généralités Mettre en place les raccords vissés métriques en fonction du nombre de chaînes de modules solaires existantes, équiper les raccords vissés vides avec des inserts d'étanchéité. -
Page 106: Couple De Serrage Pour Raccords Vissés Métriques
6,0 Nm 4,0 Nm 8,0 Nm 5,0 Nm 10,0 Nm 6,5 Nm 13,0 Nm 8,5 Nm Le vissage s'effectue sur la face intérieure du Fronius String Control 250/30 DCD DF. Le couple de serrage pour l'anti-traction s'applique aux câbles raccordés. -
Page 107: Relier Le Fronius String Control 250/30 Dcd Df À L'onduleur
Relier le Fronius String Control 250/30 DCD DF à l'onduleur Sécurité AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en rai- son de la tension DC des modules solaires. Avant tous travaux de raccordement, veiller à ce que le côté entrée et le côté... -
Page 108: Connexion Avec Bride De Raccordement Direct
Dans l'affirmative, tenir compte des spécificités requises pour la mise à la ter- re du module solaire En cas de mise à la terre existante d'un module solaire, Fronius recommande de toujours placer les fusibles de chaîne dans la branche non mise à la terre. -
Page 109: Raccorder Les Chaînes De Module Solaire Au Fronius String Control 250/30 Dcd Df
DCD DF les câbles DC (mesuré à partir du bord inférieur intérieur du Fronius String Control 250/30 DCD DF) : 350 mm par rapport aux bornes de raccordement pour câble DC 'IN' 350 mm par rapport aux bornes de raccordement avec porte-fusibles pour câble DC 'IN'... - Page 110 Raccorder les Couple de serrage 6,5 Nm chaînes de modu- Couple de serrage 2,5 Nm le solaire au Fronius String Control 250/30 DCD DF...
-
Page 111: Critères De Sélection Des Fusibles De Chaînes Appropriés
Critères de sélection des fusibles de chaînes appro- priés Généralités L'utilisation de fusibles de chaîne dans le String Control 250/30 DCD DF permet une pro- tection supplémentaire des modules solaires. Pour le module solaire correspondant, le courant de court-circuit maximal I est détermi-... -
Page 112: Fusibles
Fusible à choisir conformément au tableau « Fusibles » : SPF 12 avec courant nominal 12,0 A et tension nominale 1000 V AC / DC Fusibles Valeur de courant Fusible Valeur de courant Fusible nominale nominale 4,0 A SPF 4 9,0 A SPF 9 5,0 A... -
Page 113: Mettre En Place Les Fusibles De Chaîne
Mettre en place les fusibles de chaîne Sécurité AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en rai- son de la tension DC des modules solaires. Avant tous travaux de raccordement, veiller à ce que le côté entrée et le côté sortie en amont de l'appareil soient hors tension ! Ne pas retirer ou mettre en place des fusibles sous charge ! Toutes les opérations de raccordement doivent être effectuées exclusive-... -
Page 114: Raccorder Le Câble De Communication De Données Au Fronius String Control 250/30 Dcd Df
Raccorder le câble de communication de données au Fronius String Control 250/30 DCD DF Possibilités de La connexion du Fronius String Control 250/30 DCD DF au Fronius Solar Net peut s'effec- connexion tuer de 2 manières : par câble de communication de données préconfectionné avec des prises RJ45 Recommandation pour le câble :... -
Page 115: Exemple De Configuration
+12V OUT 1 +12V +12V +12V +12V Onduleur avec Fronius Com Card Fronius String Control Fronius Datalogger Prise de raccordement Sécurité AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en rai- son de la tension DC des modules solaires. - Page 116 REMARQUE! Procédure à suivre, lorsqu'un seul câble de communication de données est raccordé au Fronius String Control 250/30 DCD DF (p. ex. lorsque le Fronius String Control 250/30 DCD DF est le dernier composant dans un Froni- us Solar Net) : brancher la prise de raccordement au connecteur RJ45 libre ;...
-
Page 117: Raccorder Des Câbles De Communication De Données Multibrins Au Fronius String Control 250/30 Dcd Df
6 mm max., les deux câbles sont passés, comme le câble RJ45, par l'insert en caout- munication de chouc et l'ouverture prévue à cet effet. données multi- brins au Fronius Les étapes de travail suivantes s'appliquent aux câbles de communication de données String Control d'un diamètre de 6 mm max. - Page 118 REMARQUE! Procédure à suivre, lorsqu'un seul câble de communication de données multibrins est raccordé au Fronius String Control 250/30 DCD DF (p. ex. lorsque le Fronius String Control 250/30 DCD DF est le dernier composant dans un Fronius Solar Net) : Si le câble de communication de données est raccordé...
-
Page 119: Déconnexion En Cas De Surintensité Et De Sous-Tension
Si le Fronius String Control 250/30 DCD DF mesure un flux de courant > 3 A ou une tension < 7 V dans l'alimentation de composants Fronius Solar Net, l'alimentation énergétique dans le Fronius Solar Net est interrompue. -
Page 120: Rétablissement Manuel De L'alimentation Énergétique
S'il n'y a pas de court-circuit et que la LED 'PWROK' n'est pas allumée, on se trouve alors en présence d'une déconnexion suite à sous-tension. Dans ce cas, une alimentation énergétique externe des composants Fronius DATCOM par un bloc d'alimentation externe est nécessaire. -
Page 121: Raccorder L'alimentation En Énergie Externe
Raccorder l'alimentation en énergie externe Généralités L'alimentation en énergie du Fronius String Control 250/30 DCD DF s'effectue via le Froni- us Solar Net. En liaison avec des composants supplémentaires Fronius DATCOM ou lorsque la lon- gueur du câble de communication de données dépasse 100 m, l'alimentation en énergie via le Fronius Solar Net n'est plus suffisante. - Page 122 Insérer le câble de bloc d'alimentation dans la gaine en silicone Gaine en silicone Ø 14 x 420 mm Si aucune ouverture n'est disponible, découper un évidement supplémentaire dans l'insert en caoutchouc pour le câble de bloc d'alimentation Mettre en place le câble de communication de données et le câble de bloc d'alimen- tation dans l'insert en caoutchouc Mettre en place l'insert en caoutchouc avec les câbles dans le raccord vissé...
-
Page 123: Configurer L'adresse
Respectez les consignes de sécurité figurant dans les Instructions de servi- Généralités Le Fronius Solar Net permet l'exploitation maximum simultanée de 200 Fronius String Control 250/30 DCD DF. La différenciation des différents Fronius String Control intervient par l'affectation d'une adresse. -
Page 124: Fermer Le Fronius String Control 250/30 Dcd Df
Fermer le Fronius String Control 250/30 DCD DF Sécurité AVERTISSEMENT ! Une décharge électrique peut être mortelle. Danger en rai- son de la tension DC des modules solaires. Avant tous travaux de raccordement, veiller à ce que le côté entrée et le côté... -
Page 125: Paramétrages
Si le Fronius String Control 250/30 DCD DF enregistre un écart trop important sur un canal de mesure par rapport à... -
Page 126: Affichage Des Données Et Messages D'état
Fronius DATCOM Detail. Les codes de service du Fronius String Control 250/30 DCD DF vont de State 901 à 905. Ces codes de service désignent un écart inacceptable des canaux de mesure 1 à 5. -
Page 127: Diagnostic D'état Et Élimination Des Défauts
Respectez les consignes de sécurité figurant dans les Instructions de servi- Diagnostic d'état et élimination des codes de service envoyés par le Fronius String Control 250/30 DCD DF, loggés par le erreurs Datalogger ou en fonction du paramétrage x ... désigne le canal de mesure Cause : écart inacceptable d'un canal de mesure par rapport à... -
Page 128: Remplacer Les Fusibles De Chaîne
Couper la liaison aux câbles d'alimentation AC de l'onduleur au moyen d'un dispositif de sectionnement AC Interrompre la liaison entre les chaînes de module solaire vers le Fronius String Con- trol 250/30 DCD DF Placer un écriteau parfaitement lisible et compréhensible pour prévenir toute remise en marche et tout raccordement de liaisons interrompues/ouvertes Vérifier l'absence de tension aux chaînes de module solaire... -
Page 129: Opérations Finales
Fermer le capot Éliminer le court-circuit des chaînes de module solaire Éliminer l'interruption de la liaison entre les chaînes de module solaire vers le Fronius String Control 250/30 DCD DF Rétablir la liaison aux câbles d'alimentation AC de l'onduleur au moyen d'un dispositif... -
Page 130: Caractéristiques Techniques
29.1 x 29.5 x 9.6 in. Alimentation électrique Fronius DATCOM via Fronius Solar Net en option via bloc d'alimentation de rail normalisé 12 V Consommation de courant max. Fronius Solar Net 110 mA Poids environ 25 kg environ 55 lbs.
