IFC 100

1.3 Combinaisons possibles de convertisseur / capteur de mesure

Capteur de mesure
OPTIFLUX 1000
OPTIFLUX 2000
OPTIFLUX 4000
OPTIFLUX 5000
OPTIFLUX 6000
WATERFLUX 3000

1.4 Principe de mesure

Un fluide conducteur coule à l'intérieur du tube de mesure isolé électriquement et y traverse un
champ magnétique. Ce champ magnétique est généré par un courant qui traverse une paire de
bobines de champ. Une tension U est alors induite dans le fluide :
U = v * k * B * D U = v * k * B * D U = v * k * B * D U = v * k * B * D
dans laquelle :
v = vitesse d'écoulement moyenne
k = constante de correction pour la géométrie
B = intensité du champ magnétique
D = diamètre intérieur du capteur de mesure
Le signal de tension U, proportionnel à la vitesse moyenne d'écoulement v et donc au débit q, est
capté par des électrodes. La tension du signal est très faible (typiquement 1mV à v = 3 m/s
/ 10 ft/s et bobines de champ d'une puissance de 1 W). Un convertisseur de mesure amplifie
ensuite le signal de la tension mesurée, le filtre (le sépare du bruit), puis le transforme en
signaux normalisés pour la totalisation, l'enregistrement et le traitement.

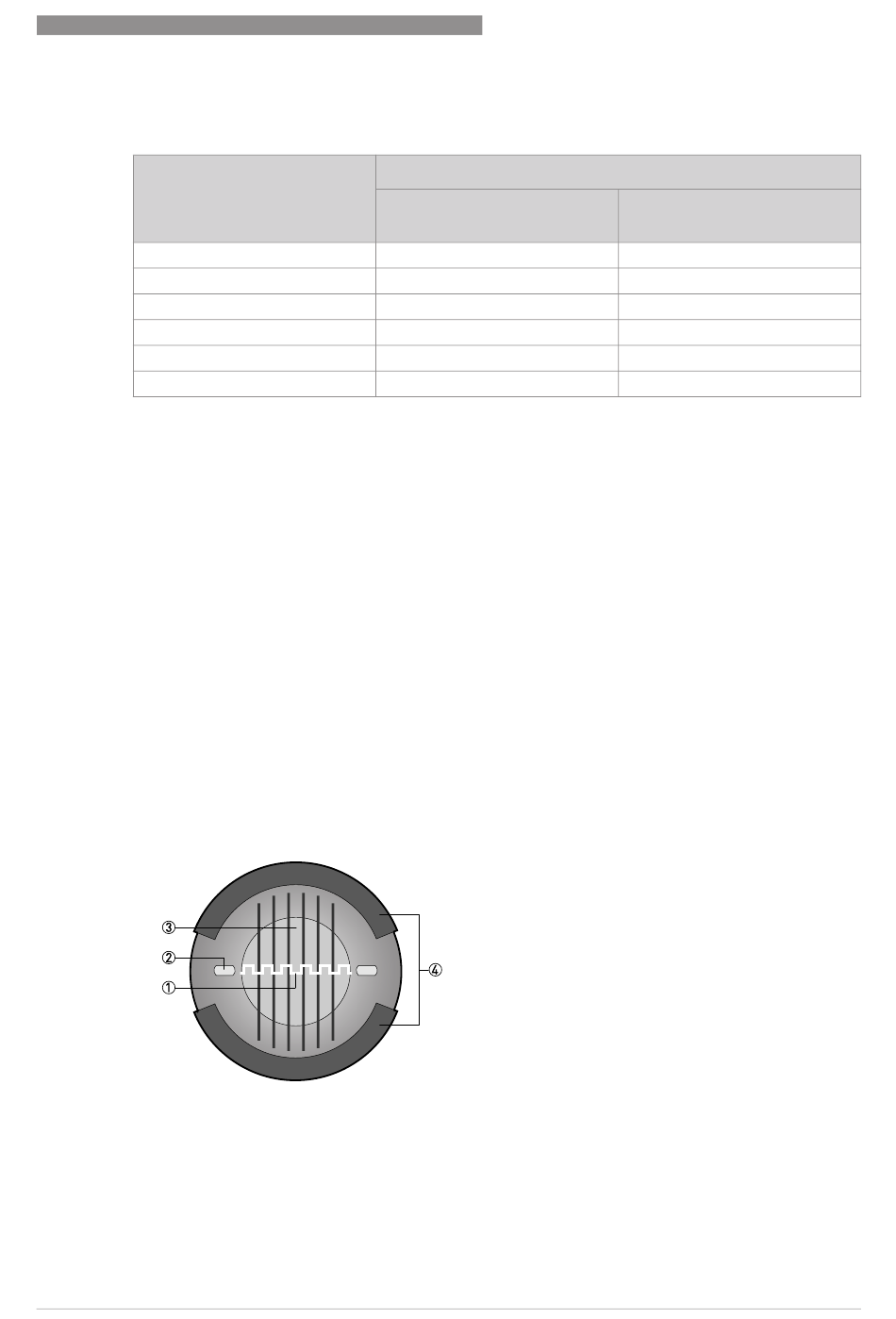

1 Tension (tension induite proportionnelle à la vitesse d'écoulement)
2 Electrodes
3 Champ magnétique
4 Bobines de champ
08/2009 - 4000040602 - TD IFC 100 R02 fr
AVANTAGES PARTICULIERS
Capteur de mesure + convertisseur de mesure IFC 100
Version compacte (0°/45°)
OPTIFLUX 1100 C
OPTIFLUX 2100 C
OPTIFLUX 4100 C
OPTIFLUX 5100 C
OPTIFLUX 6100 C
WATERFLUX 3100 C
www.krohne.com
Version séparée dans boîtier
mural
OPTIFLUX 1100 W
OPTIFLUX 2100 W
OPTIFLUX 4100 W
OPTIFLUX 5100 W
OPTIFLUX 6100 W
WATERFLUX 3100 W
