Les connexions sur le Smart-Shunt doivent toujours être solidement fixées afin d'y empêcher
l'apparition de résistances de passage. Le smart-Shunt peut chauffer en cas de sollicitation élevée
prolongée.
Le pôle moins de la batterie ou de tout le groupe de batteries ne doit pas comporter d'autres connexions (ex.
de consommateurs ou de chargeurs) autres que celle du Smart-Shunt.
La sortie de commande du Smart-Shunt fournit 300 mA max. et sert à commander une Votronic Switch Unit. Il
s'agit de relais hautes intensités ne nécessitant pas de courant de maintien. Ainsi, ils ne sollicitent pas
inutilement la batterie. La sortie de commande est télécommandée depuis le panneau, mais peut être activée
et désactivée manuellement et permet également un déclenchement automatique (Protection contre les
décharges profondes) en cas de dépassement d'une capacité résiduelle ou une tension de batterie définis.
Affichage et unité de commande (panneau d'affichage)
Le panneau d'affichage doit être intégré autant que possible dans un endroit central, aisément accessible dans
la partie séjour ; Ainsi, la lecture des informations et l'utilisation des fonctions s'en trouvent facilitées. La
largeur intérieure de la découpe est d'au moins 184 x 57 mm.
La découpe à l'arrière doit être obturée au moyen d'un matériau non conducteur afin de protéger
efficacement l'électronique pour continuer à utiliser pleinement l'espace de rangement situé à l'arrière. Une
ventilation de la partie électronique doit être garantie.
Le panneau d'affichage est relié au Smart -Shunt au moyen du câble de commande à 6 pôles fourni. Le
raccordement est livré prêt à brancher et le câble doit être posé conformément aux consignes de sécurité.
Le panneau d'affichage et la prise USB et le relais de pompe est directement alimenté par la batterie.
Les capteurs de chaleurs ainsi que les capteurs de réservoir utilisent le bornier répartiteur à 5 broches fourni
comme connexion moins commune Les extrémités des brins doivent être dénudées pour cette forme de 11
mm de long.
Pompe à eau
Le contact de relais pour la pompe à eaux est connecté à l'affichage par un bouton. La sortie ne doit pas
dépasser 16 A de charge.

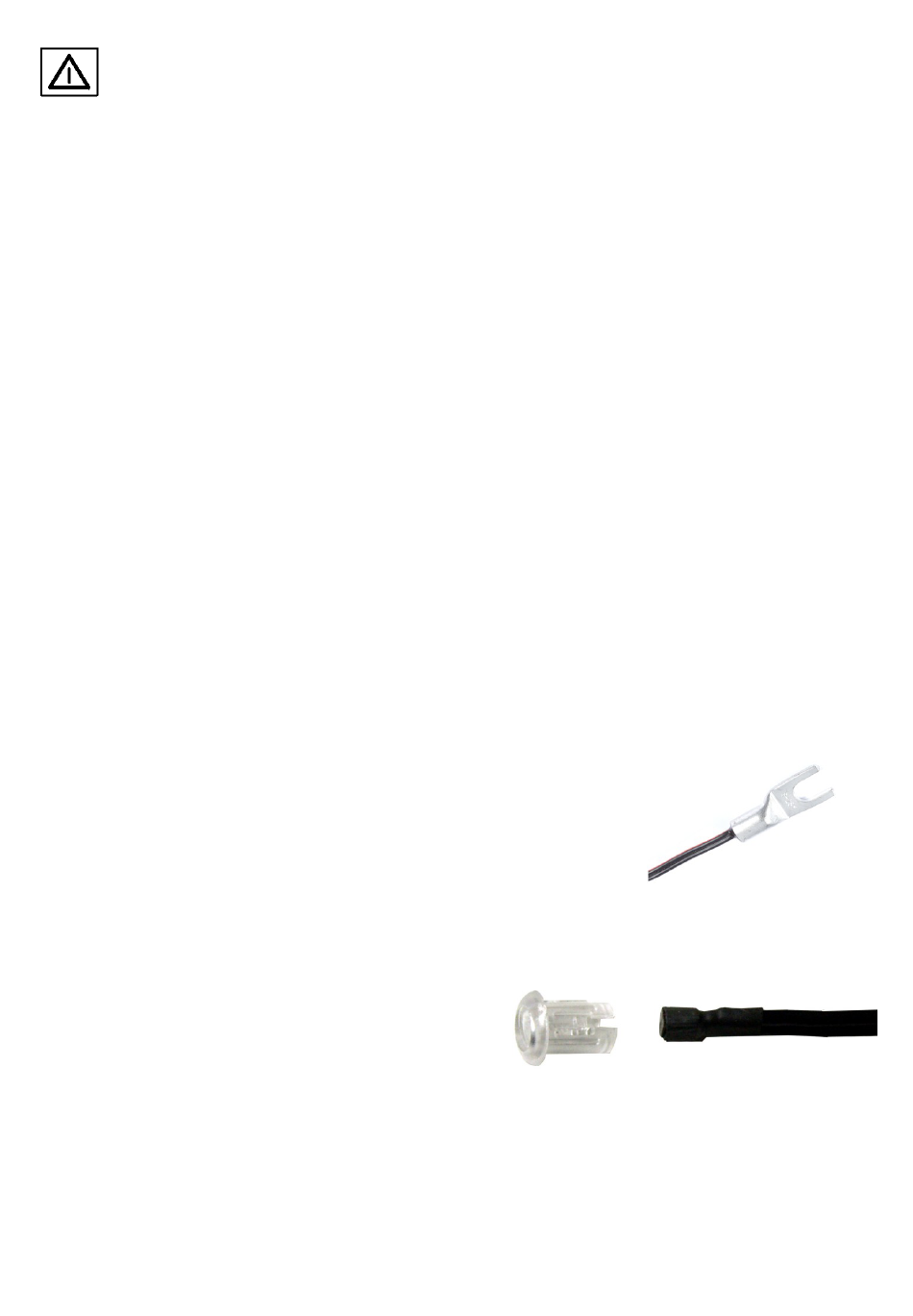

Capteur température extérieure
Monter si possible le capteur de température extérieure fourni sous le véhicule
à un endroit protégé. Le lieu de montage ne doit pas être influencé par les
sources de chaleur (échappement, chauffage etc.) Si la longueur du câble de
raccordement sur le capteur de température ne suffit pas, celle-ci peut être
prolongée à la dimension voulue par un câble d'au moins 0,75 mm².
Les capteurs sont protégés contre les inversions de polarité et peuvent être
raccordés à discrétion.
Capteur de température intérieure
Pour le montage, retirer le capuchon du capteur de
température, enficher le câble avec son câble de derrière
par le trou de montage (7,5 mm). Poser ensuite à nouveau
le capuchon et enfoncez les deux depuis l'avant dans le
trou de montage. Les capteurs sont protégés contre les
inversions de polarité et peuvent être raccordés à
discrétion.
Capteurs de réservoir
En option, il est possible de raccorder et d'utiliser jusqu'à deux capteurs de réservoir Votronic. Tous les
capteurs de réservoir Votronic de la catégorie "Loisirs mobiles » sont compatibles. Les connexions des
capteurs de réservoirs sont connectées comme indiqué dans le tableau des connexions au panneau
d'affichage. La section du câble doit être d'au moins 0,75 mm². Les capteurs de réservoir ne sont alimentés par
le panneau que tant que les niveaux de remplissage sont consultés.
