4 Raccordement hydraulique
Généralités
L'installation des tuyaux doit être effectuée conformément
aux normes et directives en vigueur.
F2016 ne peut fonctionner que jusqu'à une température
de retour d'environ 55 °C, et une température de sortie
d'environ 62 °C.
F2016 n'est pas équipée de vannes d'arrêt externes ; elles
doivent être installées pour faciliter tout entretien ulté-
rieur. La température de retour est limitée par le capteur
de la canalisation de retour.
Volumes d'eau
Lors du raccordement avec F2016, un volume de système
disponible minimum d'au moins 20 litres par kW de pui-
ssance calorifique est recommandé.
REMARQUE!
La tuyauterie doit être vide avant que la pompe
à chaleur ne soit branchée, pour éviter que
d'éventuels polluants n'endommagent les diffé-
rents composants.
Flexibles du circuit chauffage
F2016 peut être connecté directement au système de
chauffage voir la section « Raccordement » ou selon
l'une des solutions du système pouvant être téléchar-
gées sur le site Web www.nibe.fr.
La pompe à chaleur doit être purgée par le raccorde-
ment du haut (XL1, sortie HM), via le purgeur placé
sur le tuyau flexible joint.
Installer le filtre à particules fourni (HQ1) avant l'entrée
d'air, comme le branchement inférieur (XL2, entrée
HM) sur le F2016.
Tous les tuyaux extérieurs doivent être calorifugés
avec au moins 19 mm d'épaisseur d'isolation de tuyau.
Installer les vannes d'arrêt (QM40) et de vidange
(QM1) de sorte que le F2016 puisse être vidé en cas
de panne d'alimentation prolongée.
Les tuyaux flexibles fournis agissent comme des
amortisseurs de vibration. Les tuyaux flexibles sont
fixés de manière à ce qu'une courbe se crée, amortis-
sant ainsi les vibrations.
Pompe de charge
REMARQUE!
La pompe de charge doit être opérationnelle,
même si le F2016 ne fonctionne pas, pour em-
pêcher tout dommage dû au gel.
12
Chapitre 4 |
Raccordement hydraulique
La pompe de charge peut également être commandée
directement à partir de F2016, terminal (X3), qui prend
en compte la température extérieure. Sinon, relier la po-
mpe à chaleur à un circuit intermédiaire avec échangeur
thermique, pompe et eau avec antigel (ne s'applique pas
lors de branchement à VVM300).

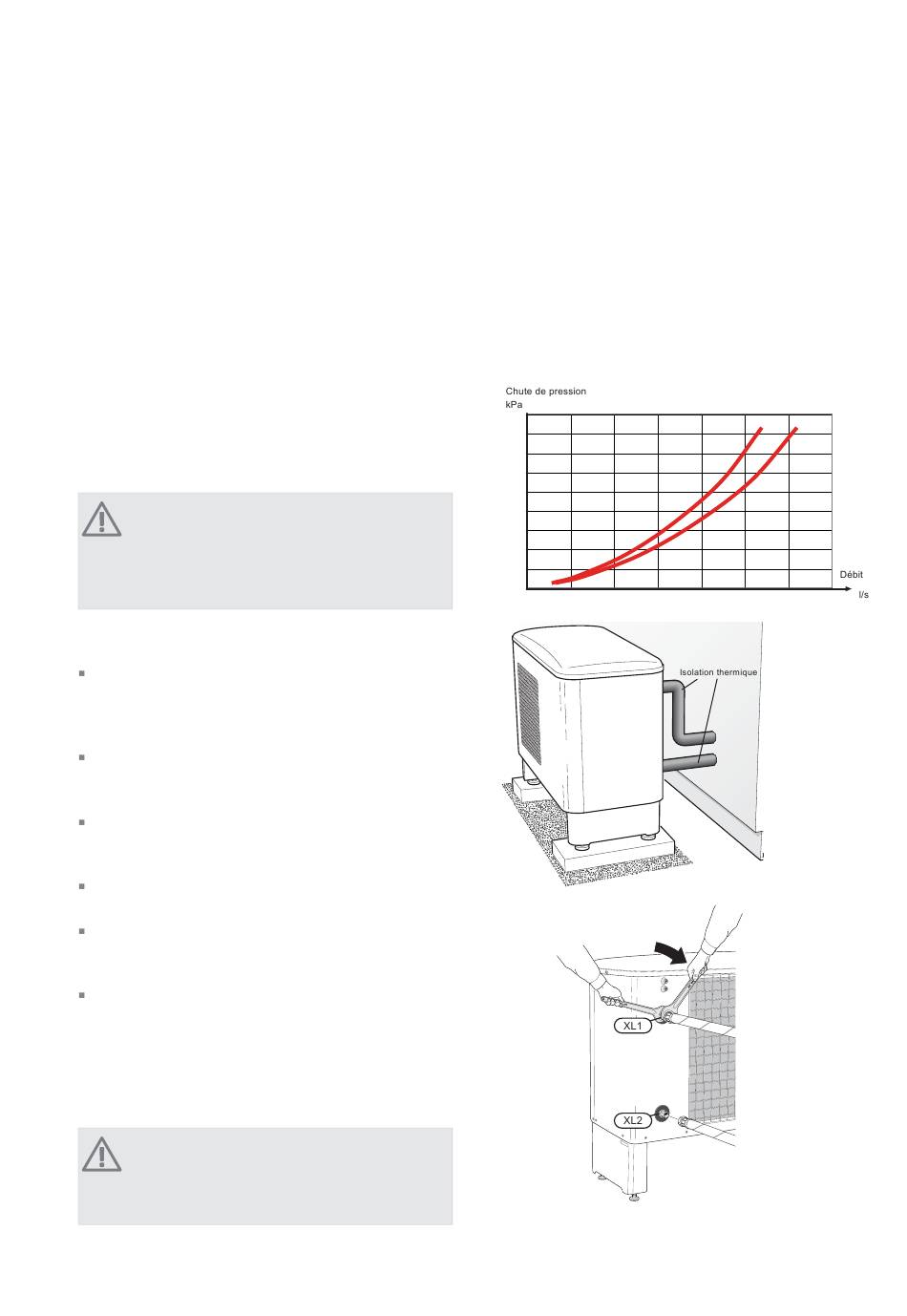

Chute de pression, côté fluide
chauffage
F2016 -6, 8, 11
Tryckfall
kPa
9
8
7
6
5
4
3
2
1
0
0
0,10
0,20
0,30
6 kW
8, 11 kW
Flöde
l/s
0,40
0,50
0,60
0,70
NIBE™ F2016
