Voyants............................... 27 Alerte audio..............................29 Mode veille..............................30 6. Dépannage Forcer la reconnaissance du boîtier RAID externe avec Stockage et snapshot ou le QNAP External RAID Manager..............................31 Le remplacement à chaud les disques en panne..................31 Assistance et autres ressources.........................32 7. Glossaire QTS................................33...
Page 3
8. Notifications Garantie limitée............................34 Clause de non-responsabilité........................34 GNU Public License............................34 Avis de la FCC............................42 Respect des normes CE..........................42 SJ/T 11364-2006............................43 Avis VCCI..............................43 Avis BSMI..............................44...
1. Préface À propos de ce Guide Ce guide fournit des informations sur le boîtier RAID externe QNAP TR-004U ainsi que des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage.

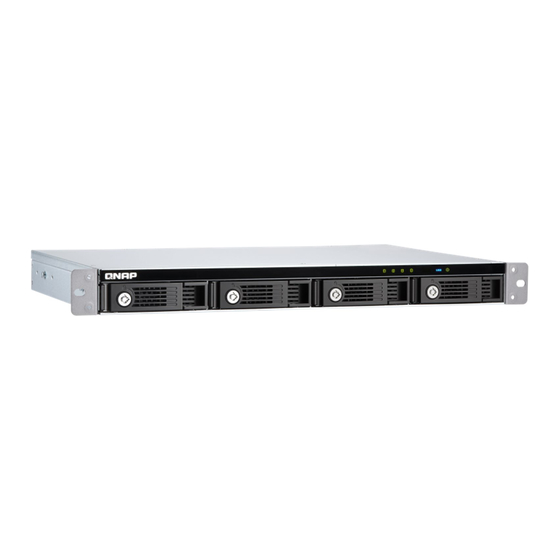

À propos du TR-004U Le boîtier RAID externe TR-004U est conçu pour augmenter la capacité et l’utilité de votre NAS ou serveur. Il prend en charge les configurations RAID, JBOD et un multiplicateur de ports pour une compatibilité et une sécurité...
Page 6
Guide de l'utilisateur du Boîtier RAID externe QNAP Composant TR-004U Commutateurs • Alimentation Important Après avoir éteint le boîtier RAID, QNAP recommande d’attendre au moins deux secondes pour le rallumer. • Mode Dimensions Facteur de forme 1 U monté en rack...
Guide de l'utilisateur du Boîtier RAID externe QNAP Composant TR-004U Humidité relative • Humidité relative sans condensation : 5 à 95% • WBGT : 27˚C (80,6˚F) Emplacement de sécurité Emplacement de sécurité Kensington Conseil Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com.
Guide de l'utilisateur du Boîtier RAID externe QNAP Panneau arrière Composant Composant éro éro Emplacement avec attaches de câble USB Interrupteur d'alimentation Port USB 3.0 de Type C Emplacement de sécurité Kensington Changement de mode Entrée d’alimentation Bouton Configurer Numérotation des disques Configuration requise pour l'installation Catégorie...
Page 9
Guide de l'utilisateur du Boîtier RAID externe QNAP 2. Installer le boîtier RAID sur un rack. Pour plus de détails, consultez les rubriques suivantes : • Kit de rails • Installation des poignées 3. Installez les disques. Pour plus de détails, consultez les rubriques suivantes : •...
RAID à un NAS ou à un serveur. Installation du disque Le TR-004U est compatible avec les disques durs 2,5 et 3,5 pouces, ainsi que les SSD de 2,5 pouces. Installation de disques 3,5 pouces sur des plateaux de 3,5 pouces Avertissement •...
Page 11
Guide de l'utilisateur du Boîtier RAID externe QNAP 3. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau.
Guide de l'utilisateur du Boîtier RAID externe QNAP c. Facultatif : Verrouillez le plateau. 5. Mettez le boîtier RAID sous tension. Important Le boîtier RAID peut prendre jusqu'à 30 secondes pour détecter l'installation du nouveau boîtier. Installation de disques 2,5 pouces sur des plateaux de 3,5 pouces Avertissement •...
Page 13
Guide de l'utilisateur du Boîtier RAID externe QNAP • Observez les procédures de décharge électrostatique (ESD) pour ne pas endommager les composants. 1. Mettez le boîtier RAID hors tension. 2. Retirez un plateau de disque. a. Facultatif : Déverrouillez le plateau.
Page 14
Guide de l'utilisateur du Boîtier RAID externe QNAP 3. Installez un disque sur le plateau. a. Placez le disque sur le plateau de sorte que les trous sur le bas du disque soient alignés avec les trous placés sur le bas du plateau.
Guide de l'utilisateur du Boîtier RAID externe QNAP c. Facultatif : Verrouillez le plateau. 5. Mettez le boîtier RAID sous tension. Important Le boîtier RAID peut prendre jusqu'à 30 secondes pour détecter l'installation du nouveau boîtier. Installation des poignées L'installation des poignées vous permet d'avoir une meilleure prise et de sécuriser le boîtier RAID.
4. Installez une deuxième poignée de l'autre côté du châssis. 5. Mettez le boîtier RAID sous tension. Connexion du boîtier RAID à un NAS Un NAS QNAP peut prendre en charge un maximum de deux boîtiers RAID externes. Installation du matériel...
Connexion du boîtier RAID à un serveur Un serveur Windows, macOS ou Linux ne limite pas le nombre de boîtiers RAID qu’il peut prendre en charge. Cependant, QNAP recommande de limiter le nombre maximal de connexions à quatre boîtiers RAID.
2. Mettez le boîtier RAID sous tension. 3. Vérifiez que le boîtier RAID sont reconnus par le serveur. a. Allez dans l’utilitaire de gestion de disques de votre serveur ou ouvrez QNAP External RAID Manager dans Windows ou macOS. b. Vérifiez que le boîtier RAID est listé.
Page 19
Guide de l'utilisateur du Boîtier RAID externe QNAP 2. Insérez le câble dans le clip. 3. Serrez le clip pour sécuriser le câble. Installation du matériel...
Guide de l'utilisateur du Boîtier RAID externe QNAP Retrait d'un câble USB du clip de câble USB 1. Libérez le clip de câble. 2. Retirez le câble du clip. Installation du matériel...
Guide de l'utilisateur du Boîtier RAID externe QNAP Kit de rails Le TR-004U est compatible avec les modèles suivants : • RAIL-B02 Les kits de rails ne sont pas inclus avec le boîtier RAID et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé...
• Vous ne pouvez utiliser qu’un type de disque (disque dur ou SSD) dans un groupe RAID. La combinaison de différents types de disque dans un groupe RAID n’est pas prise en charge. • QNAP recommande de créer des groupes RAID distincts pour chaque capacité et type de disque. Remarque Le boîtier RAID ne prend pas en charge l'extension de capacité...
Guide de l'utilisateur du Boîtier RAID externe QNAP Type de RAID Nombre de disques Description RAID 0 2 ou plus • Les disques sont combinés en utilisant le striping. • RAID 0 offre les vitesses de lecture / écriture les plus rapides et utilise la capacité...
Important • QNAP recommande d'utiliser un seul type de disque (disque dur ou SSD) dans un groupe RAID. Si différents types de disques sont combinés dans un groupe RAID, le groupe RAID fonctionnera en fonction de la vitesse du disque le plus lent.
Contrôle logiciel Ceci est le paramètre d’usine par défaut. Ce mode vous permet de configurer les paramètres RAID à l'aide du QNAP External RAID Manager sous Windows ou Mac ou à l'aide de Stockage et snapshots sur un NAS QNAP.
Page 26
Guide de l'utilisateur du Boîtier RAID externe QNAP a. Ouvrez QNAP External RAID Manager sur votre serveur ou accédez à Stockage et snapshots dans QTS. b. Vérifiez que les paramètres ont changé. Méthode Action utilisateur QNAP External RAID Manager 1. Ouvrez le QNAP External RAID Manager sur votre serveur.
Page 27
Guide de l'utilisateur du Boîtier RAID externe QNAP Méthode Action utilisateur QNAP External RAID Manager 1. Ouvrez le QNAP External RAID Manager sur votre serveur. 2. Localisez le groupe RAID et vérifiez que l'état a changé pour le paramètre souhaité.
Guide de l'utilisateur du Boîtier RAID externe QNAP 5. Opérations de base Ce chapitre décrit les opérations de base du boîtier RAID externe. Bouton Régler (Set) Le bouton Régler (Set) sert à configurer les paramètres RAID à partir du panneau arrière du boîtier RAID externe.
Page 29
Guide de l'utilisateur du Boîtier RAID externe QNAP Statut Description État du système Vert Le boîtier RAID est prêt. Rouge • Le disque n'est pas valide. • Le volume disque a atteint sa capacité maximale. • Le volume disque est sur le point d’atteindre sa capacité...
Guide de l'utilisateur du Boîtier RAID externe QNAP Statut Description Bleu • Le boîtier RAID est connecté à l'hôte. • La copie des données est terminée. Clignote en bleu toutes les • Les données sont en cours de copie. secondes •...
Guide de l'utilisateur du Boîtier RAID externe QNAP Mode veille Le boîtier RAID est doté du mode veille pour aider à réduire le bruit et la consommation d'énergie. Lorsque le boîtier RAID passe en mode veille, le ventilateur système et les disques durs installés cessent de tourner et les processus système sont suspendus.
Forcer la reconnaissance du boîtier RAID externe avec Stockage et snapshot ou le QNAP External RAID Manager Si Stockage et snapshots ou le QNAP External RAID Manager ne parvient pas à localiser le boîtier RAID, les disques ou les données peuvent être défectueux.
Guide de l'utilisateur du Boîtier RAID externe QNAP 12. Localisez le volume qui contient le nouveau disque, puis vérifiez que l’état indique Rebuilding (Reconstruction). Assistance et autres ressources QNAP fournit les ressources suivantes : Ressources Documentation https://docs.qnap.com Centre d'assistance https://helpdesk.qnap.com Téléchargements...
QNAP External RAID Manager Utilitaire Windows et macOS qui vous permet d’afficher et de configurer des boîtiers RAID externes QNAP Stockage et snapshots Utilitaire QTS qui vous permet d’afficher et de configurer des boîtiers RAID externes QNAP connectés à un NAS QNAP Glossaire...
à un usage particulier. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit.
Page 36
Guide de l'utilisateur du Boîtier RAID externe QNAP Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works.
Page 37
Guide de l'utilisateur du Boîtier RAID externe QNAP modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
Page 38
Guide de l'utilisateur du Boîtier RAID externe QNAP When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
Page 39
Guide de l'utilisateur du Boîtier RAID externe QNAP c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
Page 40
Guide de l'utilisateur du Boîtier RAID externe QNAP When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material,...
Page 41
Guide de l'utilisateur du Boîtier RAID externe QNAP accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
Page 42
Guide de l'utilisateur du Boîtier RAID externe QNAP covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
éliminer ces interférences. Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Respect des normes CE Ce NAS QNAP est conforme aux normes de conformité...
