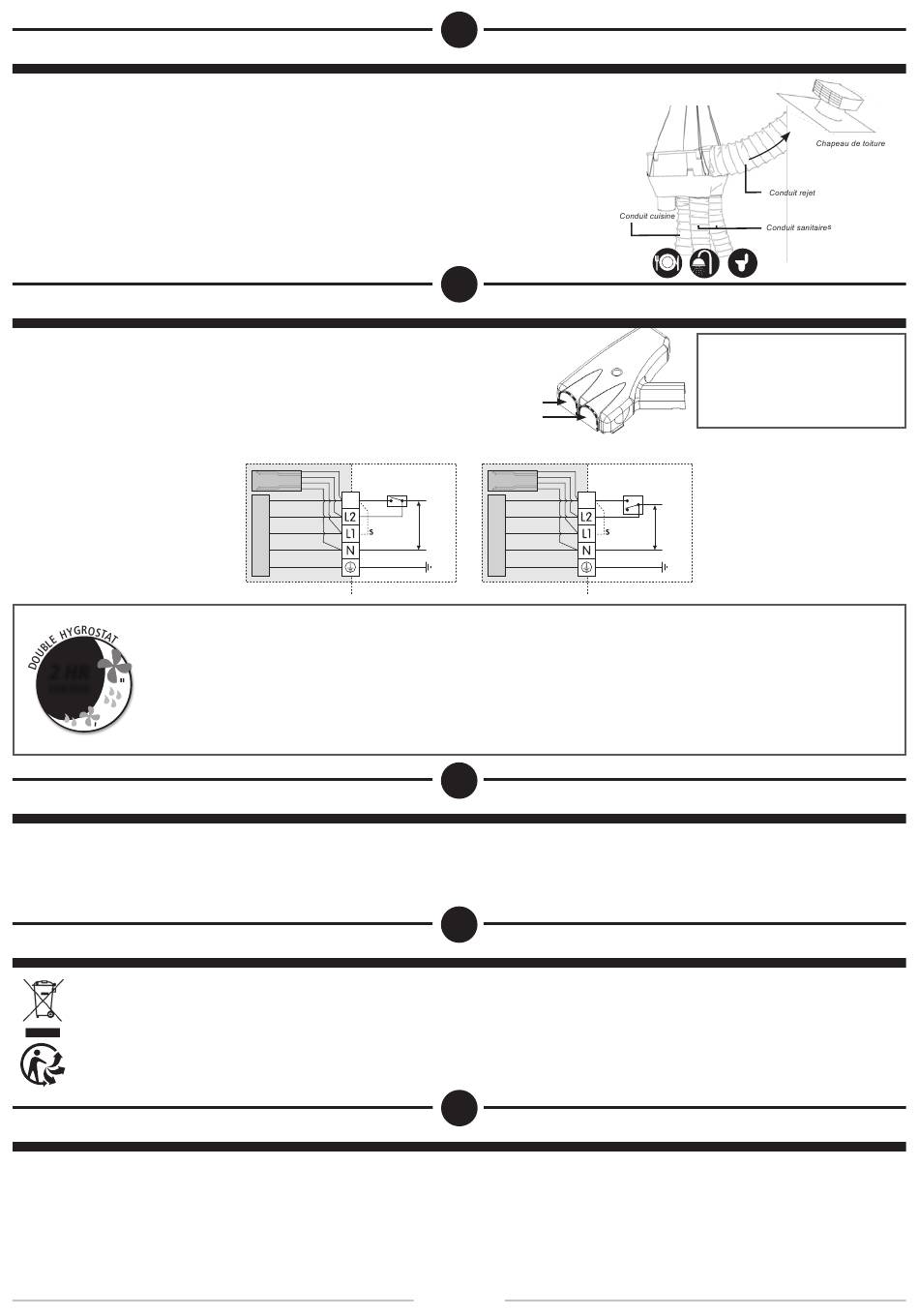

Raccordement des conduits
• Raccorder les conduits au caisson de VMC, bouches d'extraction et rejet d'air vicié.
• Utiliser des conduits PVC souples de Ø correspondant aux piquages auxquels ils seront
raccordés et de préférence isolés pour réduire la condensation dans le réseau.
• Un piquage d'extraction ne doit être raccordé qu'à une seule bouche et réciproquement.
• Utiliser du ruban adhésif et/ou des colliers de serrage pour garantir le maintien et
l'étanchéité des raccordements.
• Les conduits doivent être bien tendus, suivre un parcours simple et éviter les coudes
brusques.
• La longueur maximale de conduit est de 12m par piquage d'extraction et 6m pour le rejet.
Raccordement électrique
• Utiliser de la gaine annelée Ø20.
• Dévisser et retirer la trappe de câblage, passer la gaine annelée dans
l'orifice prévu à cet effet. Un deuxième orifice peut être découpé en cas
de besoin (fils commutateur dissociés des fils alimentation).
• Câbler suivant les schémas ci-dessous et revisser la trappe après câblage.
DOUBLE HYGROSTAT (2HR CONTROL) :
Fonctionnement automatique :
• La VMC est équipée de 2 sondes d'humidité (1 sur le piquage cuisine et 1 sur le piquage de la SdB principale).
• Dès que le taux d'humidité dépasse 65% (taux fixé en usine) en cuisine ou en SdB, la VMC passe en grande vitesse.
2 HR
• La VMC revient en petite vitesse dès que l'humidité est évacuée.
CONTROL
Fonctionnement manuel :
• Le passage en grande vitesse peut être activé par un commutateur installé dans la cuisine.
• Après 30 min, la VMC revient automatiquement en petite vitesse.
Entretien général
Au moins 1 fois/an, l'installation nécessite un entretien :
• Dépoussiérer l'intérieur du caisson de VMC (turbine, piquage, etc...).
• Contrôler les connexions électriques et vérifier l'état général du réseau de gaine.
• Nettoyer et dépoussiérer les bouches d'extraction et les entrées d'air.
Protection de l'environnement
Ce produit est conforme à la directive « DEEE ».
En fin de vie, le caisson de VMC ne doit pas être traité avec les déchets ménagers.
En tant qu'utilisateur final vous avez la responsabilité de le déposer dans un centre de recyclage prenant en charge les appareils
électriques et électroniques ou de l'apporter au commerçant lors de l'achat d'un nouveau produit.
Pour de plus amples informations adressez vous à votre municipalité ou à votre magasin distributeur.
Votre geste contribue à la préservation de l'environnement.
Condition de garantie
La garantie se limite au seul remplacement des pièces reconnues défectueuses par notre SAV.
En cas de mauvais fonctionnement, rapporter l'appareil accompagné de son justificatif d'achat à votre distributeur.
La garantie ne couvre pas les dysfonctionnements dus au non-respect des consignes de la présente notice.
sauf conditions particulières (voir sur l'emballage ou votre distributeur).
GARANTIE DE 6 ANS
Les pièces détachées concernant ce produit seront disponibles pour une durée de
après vente (SAV) adressez vous à votre installateur, distributeur ou prenez contact avec notre SAV :
QUINOA SAV : 65 ZI Eygreteau - 33230 COUTRAS - France - Tél : +33(0)5 57 56 15 95 - E mail : SAV@distribution.QuinoaGroup.com
Schéma de câblage avec interrupteur
Gris
Marron
2HR CONTROL
Noir
Commutateur
Bleu
en cuisine*
L3
Blanc
GV
M
Marron
PV
O
T
Noir
230V-50Hz
S
E
Bleu
U
R
Vert-Jaune
Partie constructeur déjà connectée
Partie utilisateur à connecter
4
5
Trappe
de câblage
Zone de
découpe
Schéma de câblage avec inverseur
Gris
Marron
2HR CONTROL
Noir
Bleu
L3
Blanc
Phase
M
Marron
O
Mono
T
Noir
E
Bleu
U
Neutre
R
Vert-Jaune
Partie constructeur déjà connectée
Partie utilisateur à connecter
6
7
8
10
années à compter de la date d'achat. Pour le service
3/4
ATTENTION : dans le cas d'une
découpe d'orifice non utilisé, il est
indispensable soit de reboucher , soit
de se procurer une nouvelle trappe
de câblage auprès de notre SAV.
Commutateur
en cuisine*
GV
Phase
PV
Mono
S
230V-50Hz
S : Shunt (pontage) pour logement T5 et +.
Neutre
* : Pour profiter de la temporisation 30 min,
ramener manuellement le commutateur sur PV
ou utiliser un bouton poussoir.
AIR VICIÉ
SORTIE
