4.1 Système d'actionnement hydraulique
Le vérin à cale Connect'o'maat® doit être contrôlé par le biais de système hydraulique de
l'excavateur.
Il existe des impératifs de sécurité légaux applicables pour les systèmes de commande des
systèmes d'accouplement rapide. Le Connect'o'maat® avec actionnement à cale hydraulique
est donc fourni avec un système de commande hydraulique qui satisfait toutes les conditions
requises. Pour obtenir une explication de ce système et des diagrammes
hydrauliques/électriques, consulter le manuel de fonctionnement pour le système opérationnel
VERACHTERT SB.
Quand le système Connect'o'maat® est acheté sans le système de commande VERACHTERT,
l'utilisateur doit s'assurer lui-même que le système d'actionnement satisfait les conditions
requises. Le système de commande doit satisfaire les conditions requises suivantes :
• La commande de la cale doit être protégée contre un fonctionnement « non intentionnel » ;
par exemple, par l'installation d'une commande à deux mains.
• Une fois connecté, il ne doit y avoir aucune formation de pression sur la ligne b, voir Figure
4.1.1. Dans le cas contraire, il est possible de déconnecter pendant le fonctionnement.
Note : Certains excavateurs peuvent avoir une pression dans l'un des orifices de sortie
provenant de la valve de commande, quand la valve de commande est en position
centrale. Quand il existe une pression dans l'un des orifices de sortie, assurez-vous que
la ligne de pression est raccordée à la ligne a.
• Le système doit être conçu de sorte qu'après déverrouillage, le coulisseau de cale reste
totalement sorti pendant au moins 30 secondes, contre la pression du ressort.
• La pression de fonctionnement maximale dans le cylindre est de 350 bars, le flux d'huile
requis est d'approximativement 15 l/min.
Pour plus d'informations concernant les modifications de l'excavateur, contactez votre
fournisseur.
L'utilisation d'une fonction hydraulique sans les dispositifs de sécurité mentionnés ci-
dessus n'est pas autorisée. La marque CE n'est alors plus valable.

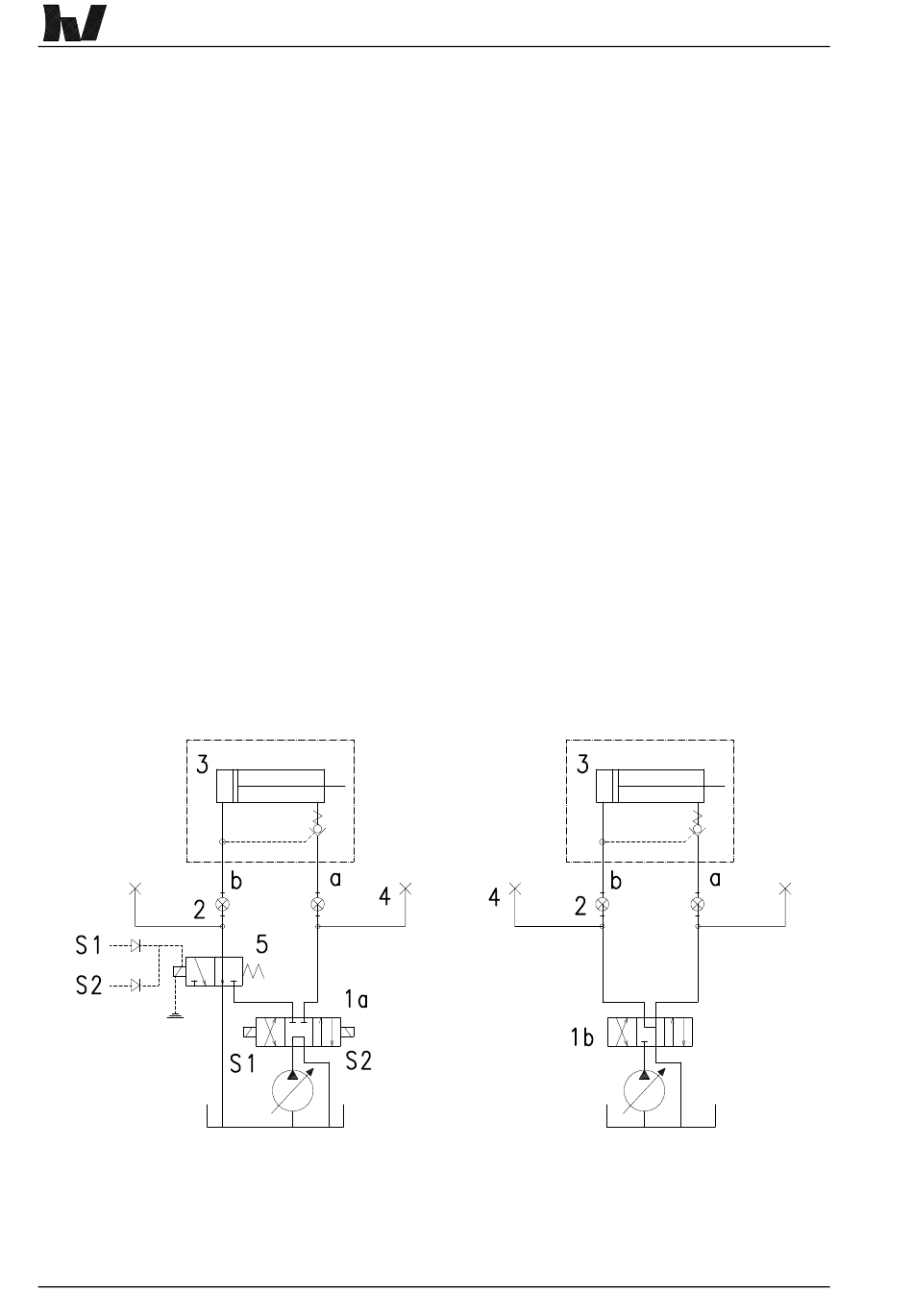

Figure 4.1.1. (2 diagrammes de connexion en exemple)
1a, 1b : soupape de commande, fonction hydraulique supplémentaire
3 :
Vérin à cale Connect'o'maat®
2 :
clapet à bille
4 :
raccord pour fonction hydraulique supplémentaire
5 :
clapet de décharge
