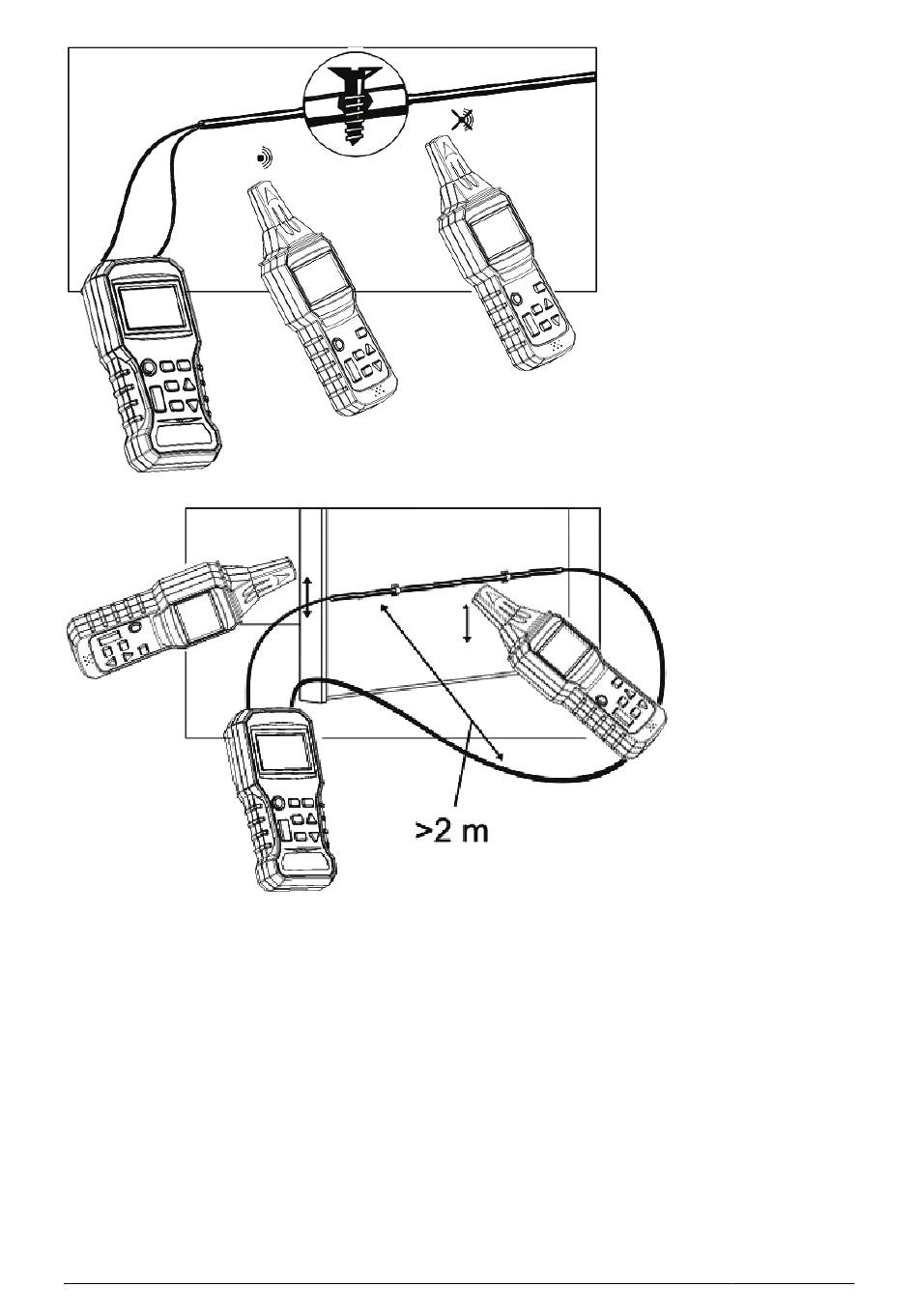

Figure 4 Deux exemples de tests de détection des interruptions de ligne. L'illus-
tration du haut montre un test à deux conducteurs ; l'illustration du bas montre un
test à un seul conducteur. Les illustrations présentent un seul émetteur à un em-
placement fixe et un seul récepteur, mais utilisé à deux emplacements différents.
Sur l'illustration du haut, le récepteur placé à gauche détecte un signal, tandis
que le récepteur placé à droite n'en détecte aucun.
3
