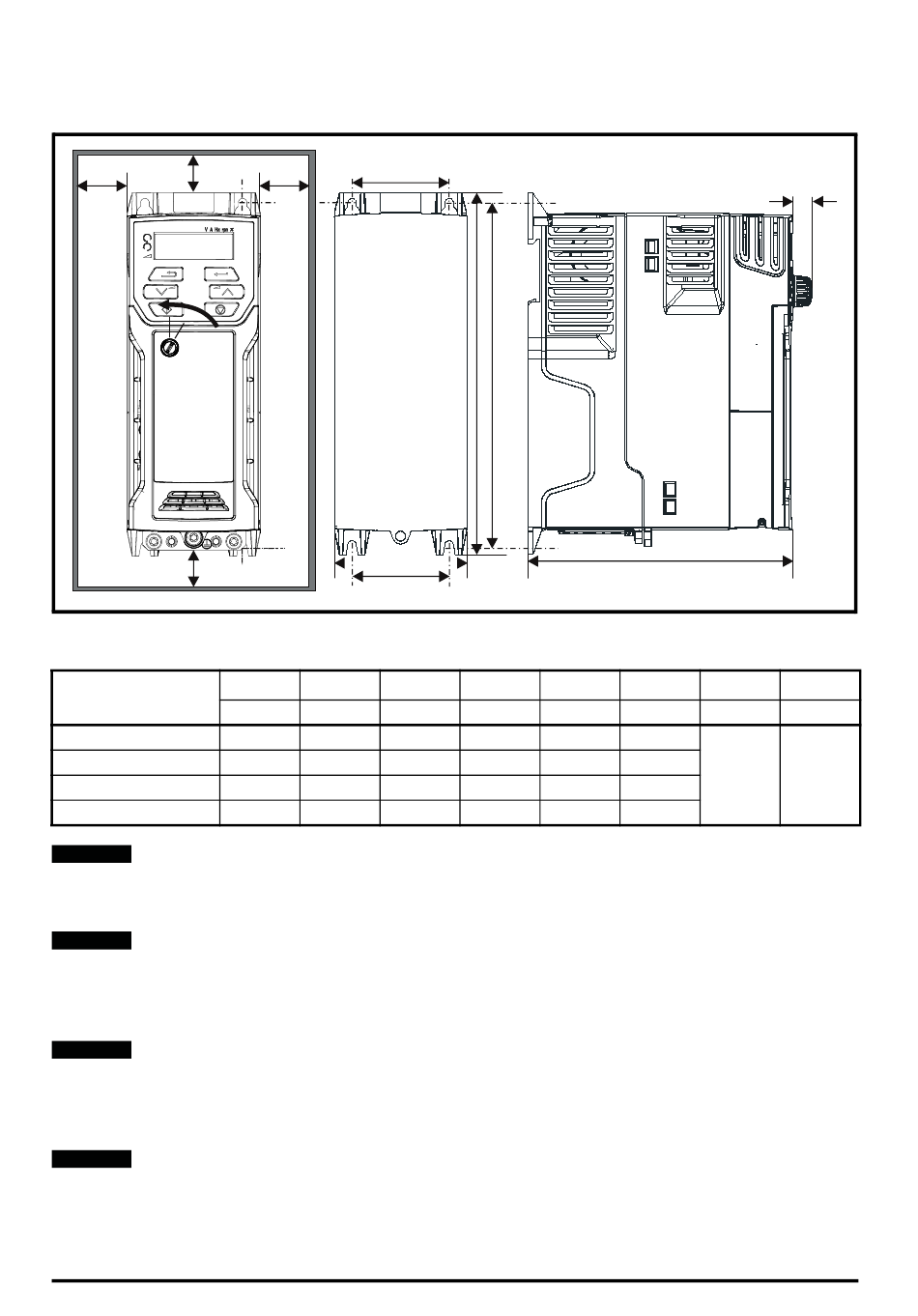

Installation mécanique
Les variateurs peuvent être montés sans espacement entre eux. Pour des informations plus
détaillées sur l'installation mécanique, consulter le Guide d'installation - Puissance.
B
A
Démontage
du capot
B
Pour démonter le capot, utiliser un tournevis plat et tourner le clip de fixation d'environ 30° dans le
sens anti-horaire, puis pousser le capot vers le bas en le faisant glisser.
Taille du variateur
1
2
3
4
Un espacement minimum de 100 mm au-dessus et au-dessous des variateurs tailles 01
NOTE
à 04 est requis pour les applications dans lesquelles le produit est utilisé à charge
nominale et à température ambiante nominale.
* Un espacement minimum de 50 mm au-dessus et sous les variateurs tailles 01 à 04 est
NOTE
admissible pour les applications dans lesquelles la température ambiante de
fonctionnement est inférieure ou égale à 35 °C ou lorsqu'un déclassement de 20 % est
appliqué au courant de sortie moyen.
Le déclassement pour des espacements inférieurs doit s'appliquer en plus du
NOTE
déclassement applicable en cas d'augmentation de la fréquence de découpage au-delà
de 3 kHz. Pour plus d'informations sur le déclassement applicable en cas d'augmentation
de la fréquence de découpage, voir le Guide d'installation - Puissance.
Si le montage sur rail DIN est choisi dans une installation, des vis de fixation doivent être
NOTE
utilisées pour fixer le variateur sur la plaque de fond.
